dirna Bergstrom bycool green line LITE Montageanweisungen Seite 28

LITE
FR

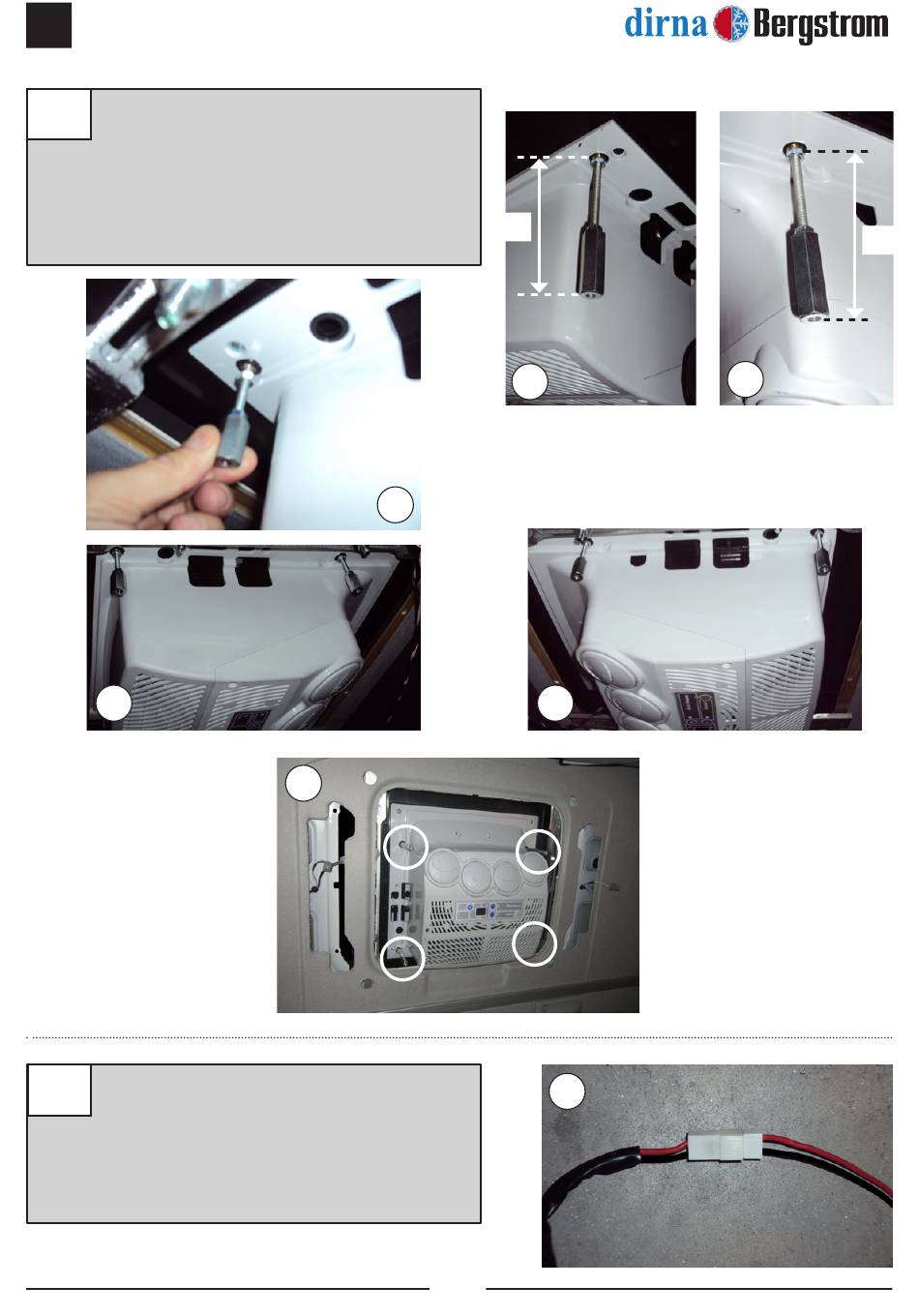

Visser les goujons 10 mm dans les inserts M6
12
de la base et serrer l'écrou contre l'insert.
Attention : laisser les séparateurs hexagonaux
à 80 mm depuis la partie plate de la partie
frontale dans la partie arrière et 98 mm dans
la partie frontale.
12
Porter les câbles d'alimentation jusqu'à
13
l'écoutille et agrafer ces derniers aux terminaux
fournis et placer le boîtier à 2 voies fourni.
Attention : Faire coïncider les câbles tel que
cela est indiqué R= (+) et N= (-).
12
12
28
Arrière
80
12
12
13
®
Devant
98
12
