F2

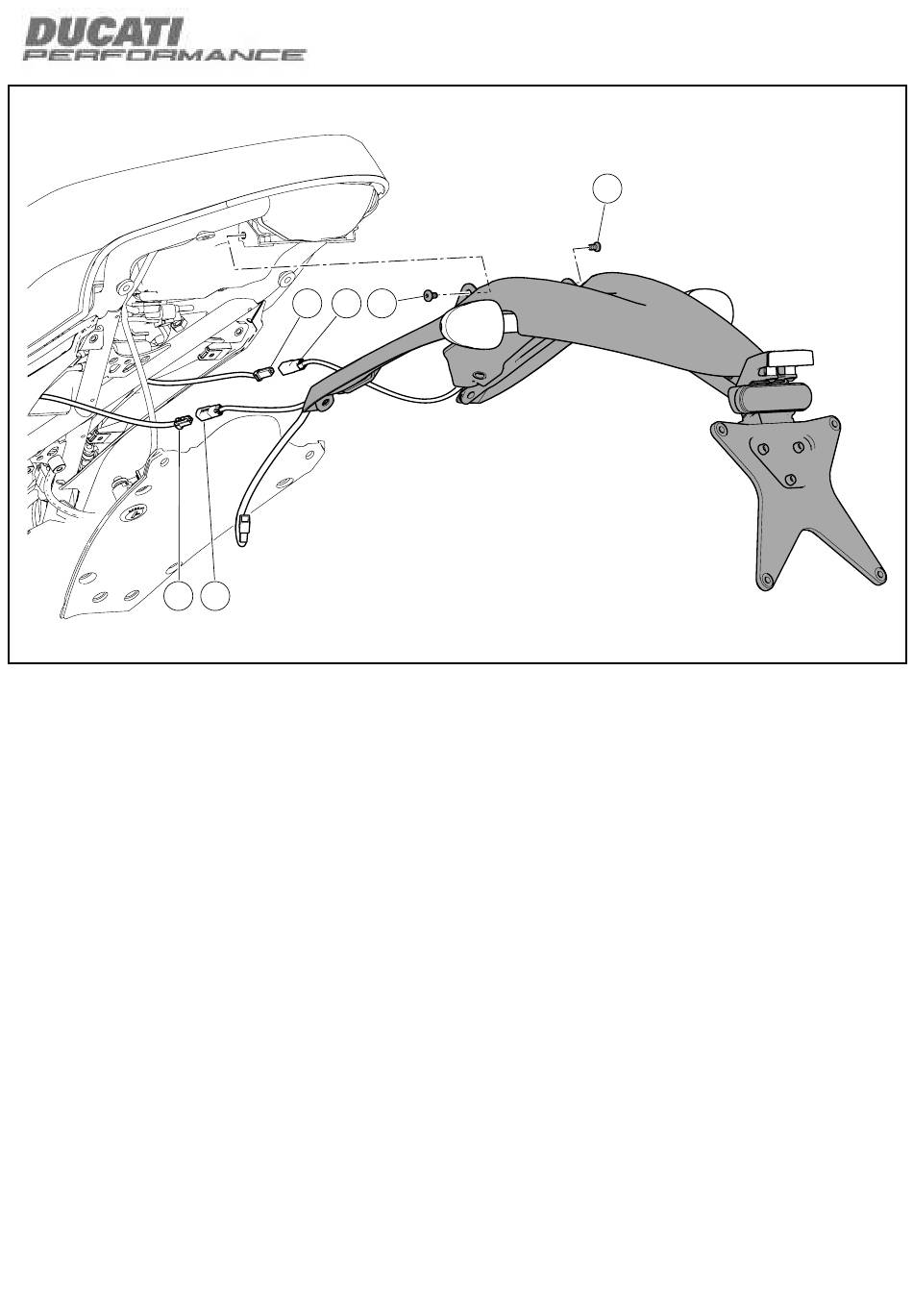

Montagem do grupo guarda-lamas traseiro
Ligue as tomadas das cablagens do indicador esquerdo (G1) e
direito (H1) às fichas (F2) e (F1) da cablagem principal.
Posicione o grupo guarda-lamas traseiro/subchassi no chassi da
moto.
Encoste os 2 parafusos (11).
18
F1
H1 11
G1
11
Rear mudguard unit assembly
Connect LH (G1) and RH (H1) turn indicator wiring sockets to plugs
(F2) and (F1) of main wiring.
Position rear mudguard/subframe unit on motorcycle frame.
Start no. 2 screws (11).
ISTR 634 / 01
