I1
I2
I3

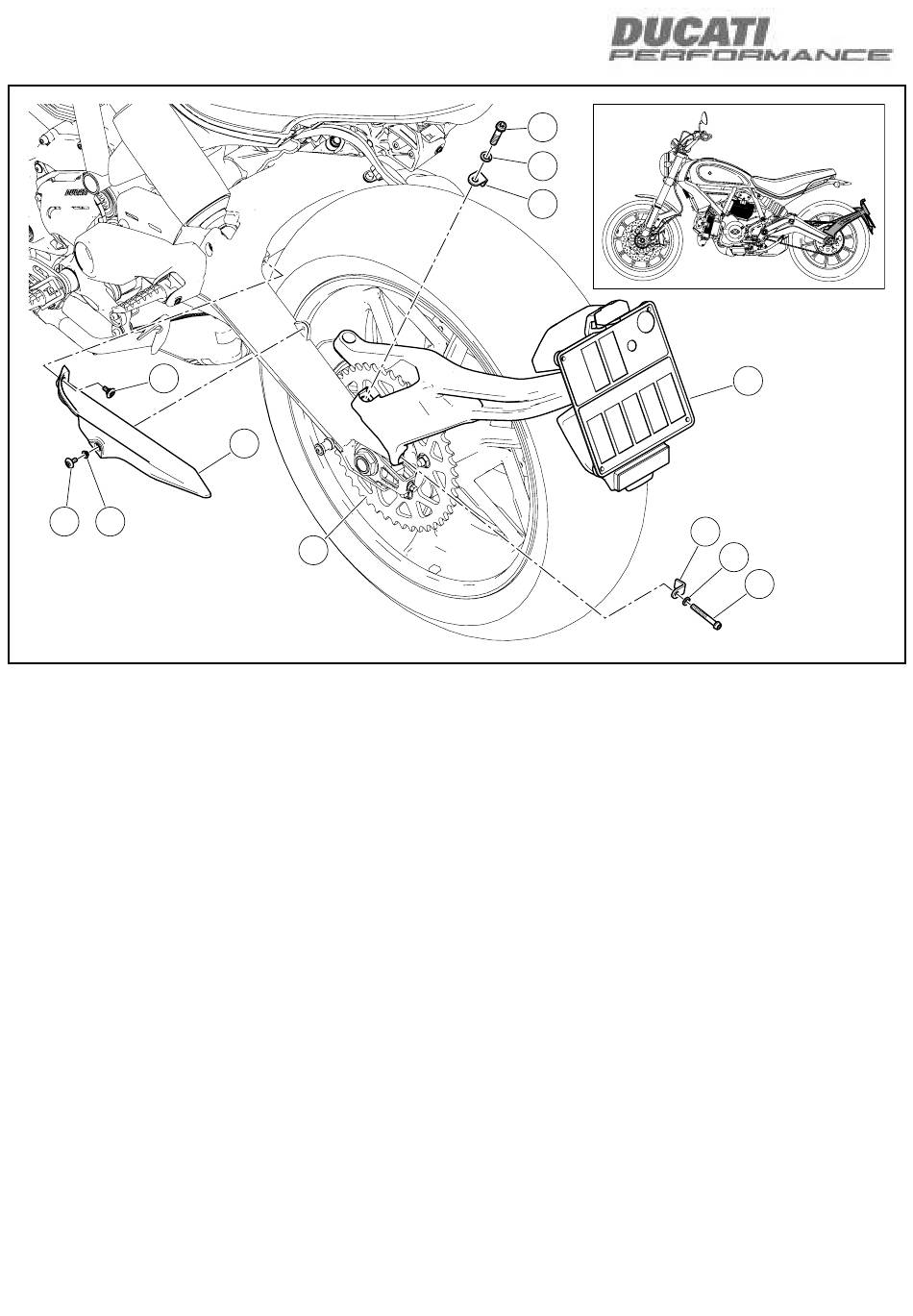

Desmontagem do protetor de corrente
Desatarraxe o parafuso (I1) e o parafuso (I2) com o casquilho (I3).
Remova o protetor de corrente (I) do braço oscilante traseiro.
Desatarraxe o parafuso (L1) e remova a anilha (L5) e a chapa (L6).
Desatarraxe o parafuso (L2) e remova a anilha (L7) e a chapa (L8).
ISTR 634 / 01
I
D3
L1
L5
L6
Chain guard disassembly
Loosen screw (I1) and screw (I2) with bushing (I3).
Remove chain guard (I) from rear swinging arm.
Loosen screw (L1) and remove washer (L5) and plate (L6).
Loosen screw (L2) and remove washer (L7) and plate (L8).
L
L8
L7
L2
7
