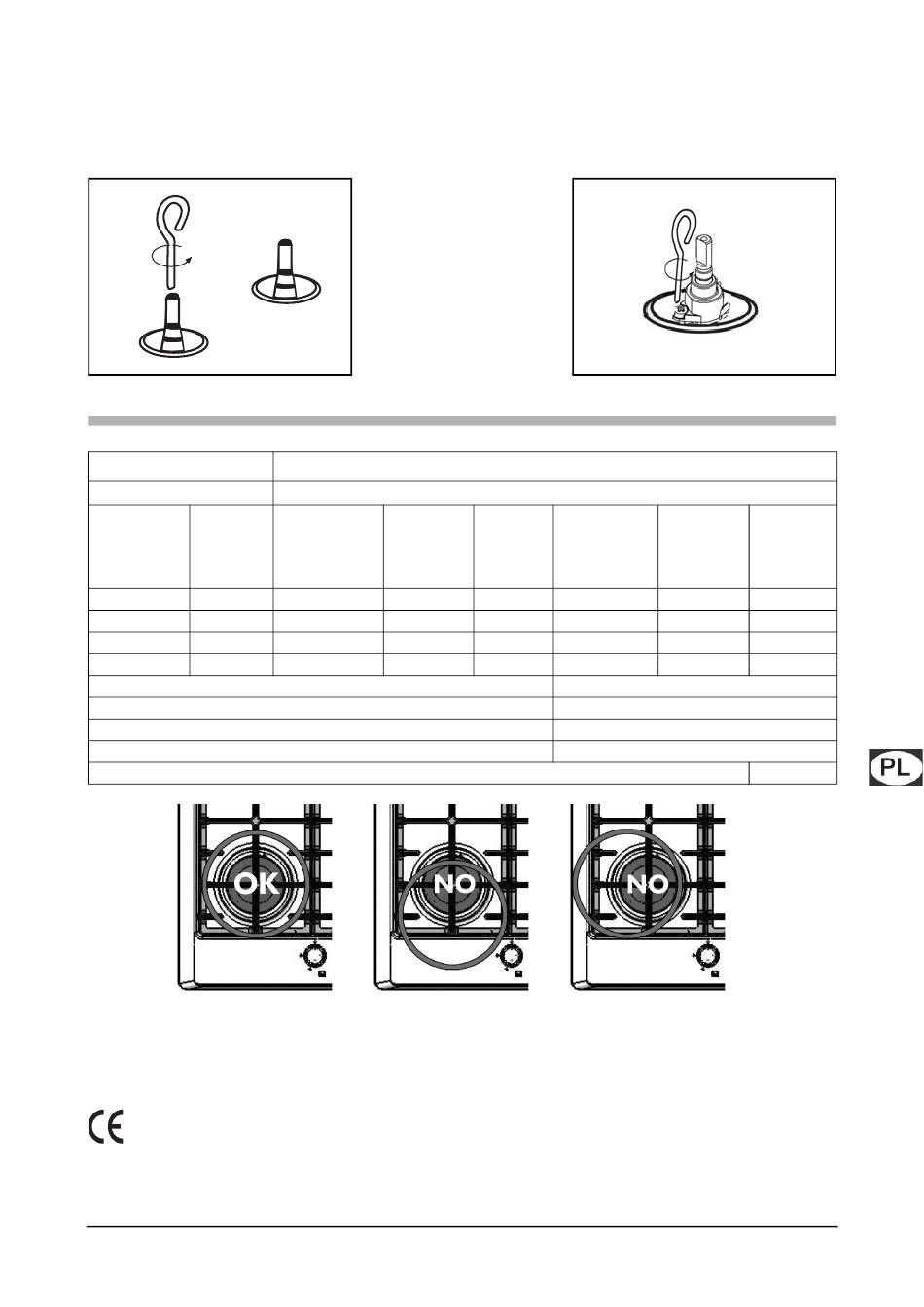

Regulacja minimum
– Zdjąć pokrętła (wyjmowane, montowane na wcisk).
– Zapalić palniki i dokonać regulacji minimum, obracając śrubę regulacji zgodnie z ruchem wskazówek zegara
aby zmniejszyć płomień i w przeciwną - aby go zwiększyć (rys. 6-7). Śrubokręt do regulacji jest dostarczony
w komplecie.
Najwyższe
Najniższe
minimum

Dane techniczne

Dane techniczne
Kategoria urządzenia:
PALNIKI MOC
NOMINALNA
(kW)
Pomocniczy 1,00
Średniej mocy 1,75
Dużej mocy 3,00
Potrójna korona 3,80
CAŁKOWITA ZAINSTALOWANA MOC GAZU (kW)
CAŁKOWITE NOMINALNE NATĘŻENIE PRZEPŁYWU GAZU G20 (m³/h)
CAŁKOWITE NOMINALNE NATĘŻENIE PRZEPŁYWU GAZU G30/G31 (g/h)
MOC / NAPIĘCIE / PRĄD / CZĘSTOTLIWOŚĆ
POWIETRZE POTRZEBNE DO SPALANIA (2m³/h na kW zainstalowanej mocy nominalnej gazu)
Używanie garnków o średnicy większej od podanej może powodować nadmierne nagrzewanie się pokręteł
i blatu i, w przypadku dłuższego użycia, żółknięcie pokrywy (jeśli jest wykonana ze stali nierdzewnej).
Firma Franke nie ponosi odpowiedzialności za ewentualne szkody powstałe wskutek takiego użycia.
Łączna moc termiczna: patrz tabliczka na spodzie płyty.
Powietrze do spalania: 2 m
Napięcie zasilania 220-240 V 50-60 Hz.
Niniejsze urządzenie spełnia wymogi następujących dyrektyw europejskich:
– 90/396/EWG (Gaz);
– 2006/95/WE (Niskie Napięcie);
– 2004/108 WE (Kompatybilność Elektromagnetyczna - EMC).
minimum
rys. 6
II 2H3+ (G20=20 mbar >> G30/G31=28-30/37 mbar)
MOC NOMINALNE
ZREDUKOWANA NATĘŻENIE
(kW) PRZEPŁYWU
GAZU G20
(m³/h)
0,65 0,095
0,70 0,167
1,30 0,286
2,10 0,362
3
/h na kW zainstalowanej mocy - patrz tabliczka.
FHM 905 4G LTC
DYSZE G20 NOMINALNE
20 mbar NATĘŻENIE
(100/mm) PRZEPŁYWU
GAZU G30/G31
(g/h)
72 73
97 127
115 218
133 277
0,6 W / 220-240 V / 16 A / 50-60 Hz
rys. 7
DYSZE MAKS.
G30/G31 ZALECANA Ø
28-30/37 mbar GARNKÓW
(100/mm) (mm)
50 140
65 220
85 240
97 260
11,30
1,077
822
22,60
57
