Installations-
anleitung
C 710
www.contura.eu

Werbung

loading

Inhaltszusammenfassung für Nibe Contura C 710

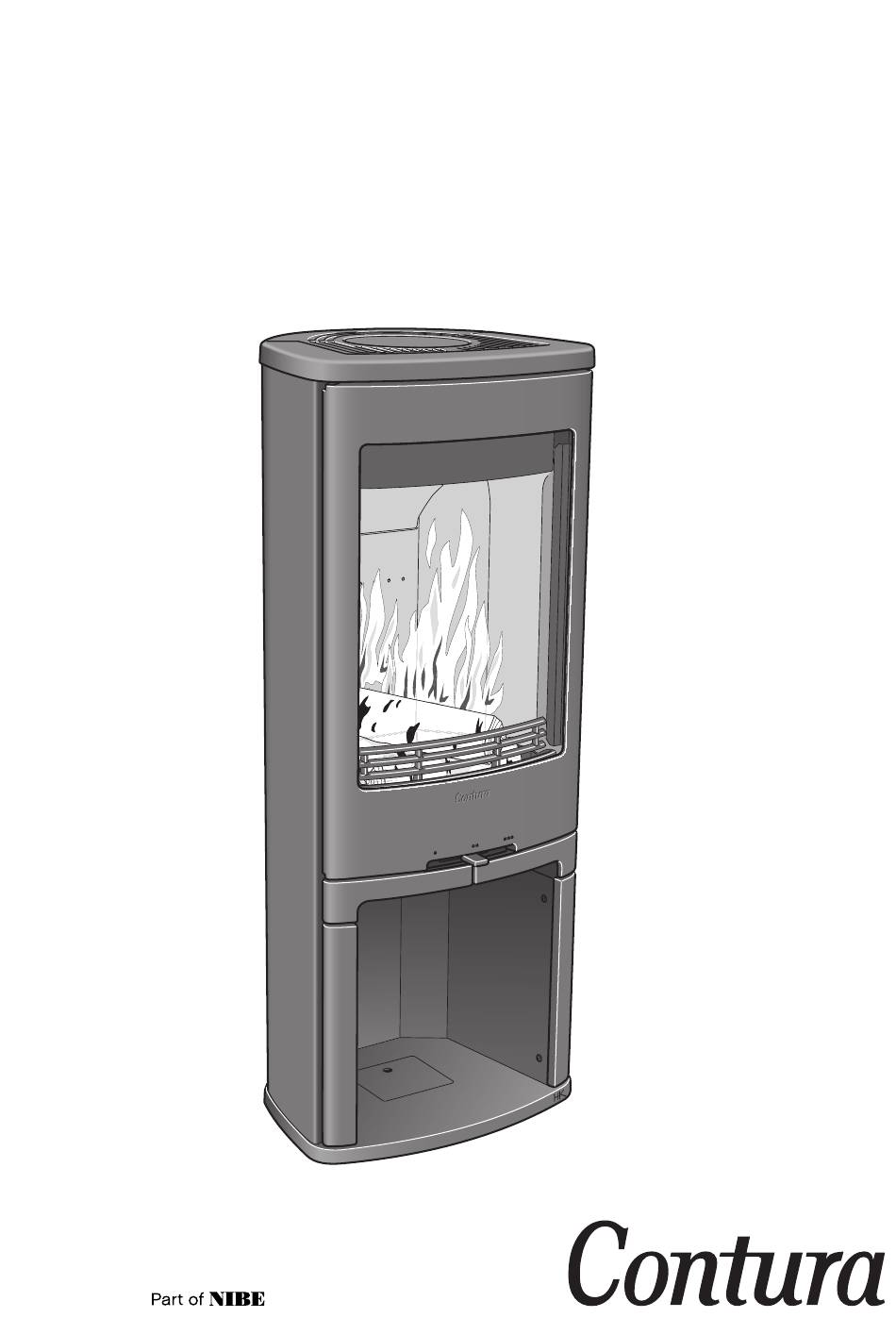

  • Seite 1 Installations- anleitung C 710 www.contura.eu...
  • Seite 2 Contura 710 Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß AVCP System 3 Europäische Norm EN 13240:2001 / A2:2004 Prüfstelle...
  • Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
  • Seite 4 FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Fachpersonal Nennleistung 5 kW Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des...
  • Seite 5 SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.
  • Seite 6 ZULUFT Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird.
  • Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C 710 Der Mindestabstand zwischen Kaminofenöffnung und einem Brennbare Decke brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Anforderungen zum Sicherheits- abstand für den Schornstein zu Ø150...
  • Seite 8 MONTAGE Montage Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
  • Seite 9 MONTAGE...
  • Seite 10 DEMONTAGE So demontieren Sie das Strahlungsblech So demontieren Sie die Brennraumauskleidung Behandeln Sie das Vermiculit vorsichtig. Heben Sie olie Rauchumlenkplatte mit einer Hand an, während die Seiten abgenommen werden. Die Seitenstreben müssen beim Reinigen nicht entnommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.
  • Seite 12 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811278 IAV SE-EX C710-2 Die aktuelle Version dieser Heizinstruktion kann unter 2016-06-23 www.contura.eu heruntergeladen werden.
