EcoDim ECO-DIM.04 Handbuch Seite 2

ECO-DIM.04
Aansluitvoltage:
Frequentie:
Maximaal wattage:
Minimaal wattage:
Dimtechniek:
Dimbare led lampen:
Lampen met elektronische trafo's: 5-300VA
Halogeen- en gloeilampen:
Geschikte afdekramen:
√ Berker by Hager
√ Busch-Jaeger *
√ GIRA
√ JUNG *
√ Merten by Schneider
√ PEHA
√ NIKO
* Mits gebruik van meegeleverd koppelstukje.
Geschikt voor:
- Geschikt voor zowel retrofit lampen als nieuwe installaties.
- Tweedraadsaansluiting – geen nuldraad nodig.
- Soft start systeem voor langere levensduur van de led lamp.
- Ingebouwde beveiliging voor kortsluiting, temperatuurprotectie
en overbelasting
220-240 V
50Hz
150W
0W
Fase afsnijding (Trailing Edge
R,C)
0-150W
5-300VA
Alleen voor Jung
Alleen voor Busch-Jaeger

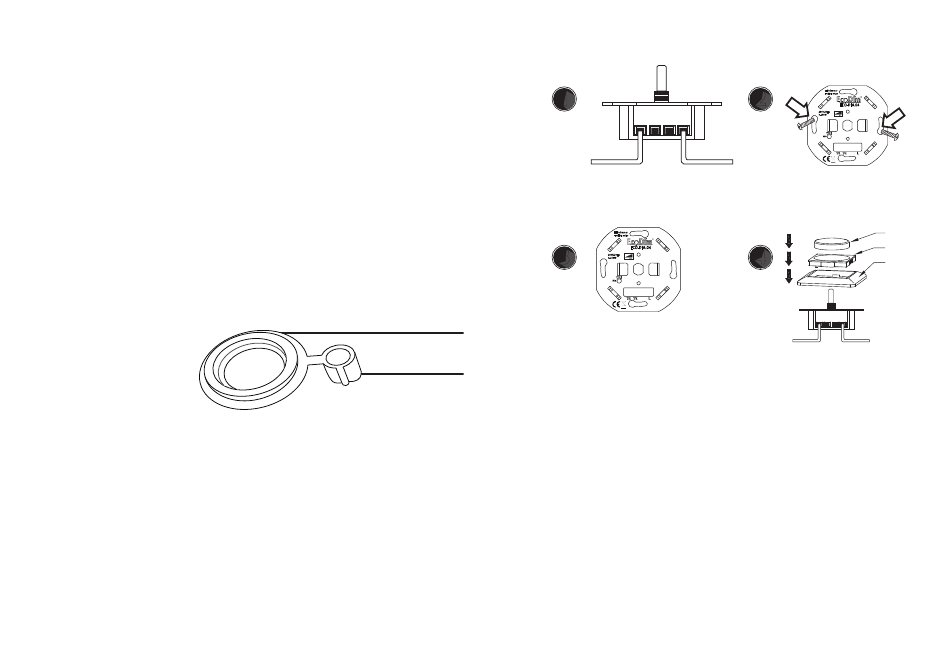

Installatie
1 2 3 4 5
N
1 2 3 4 5 1 2 3
Stap 1: Zorg er altijd voor dat de elektriciteit tijdens de installatie
is uitgeschakeld. Sluit vervolgens de stroomdraden aan zoals
aangegeven in het 'Aansluitschema' .
Stap 2: Installeer de dimmer nu in de inbouwdoos.
Stap 3: Schakel de elektriciteit weer aan. Zet de aangesloten
lampen aan middels de dimmer as. Stel nu de MIN in, zoals
aangegeven onder 'MIN instellen' .
Stap 4: Plaats het afdekraam en de dimmerknop weer op de
dimmer.
1 2 3 4 5
L
Rotary Knob
4 5 Secondary Plate
Front Panel
N L
