MERKMALE ................................................................................................. 42
ANZEIGE UND TASTEN ............................................................................... 43
VERSCHRAUBBARE KRONE ...................................................................... 44
KRONE MIT ANTRIEBSRAD ....................................................................... 45
MODUSWECHSEL ...................................................................................... 46
UHRZEIT-MODUS . ....................................................................................... 48
YACHTTIMER-MODUS . ............................................................................... 51
TIMER-MODUS . ........................................................................................... 60
STOPPUHR-MODUS ................................................................................... 62
ALARM-MODUS . ......................................................................................... 64
ORTSZEIT-MODUS . ..................................................................................... 69
AUSWECHSELN DER BATTERIE ................................................................ 70
EINSTELLUNG DER ZEIGERPOSITIONEN ................................................. 73
STÖRUNGSSUCHE . ..................................................................................... 76
TECHNISCHE DATEN .................................................................................. 78
2_7T84_G.indd 41
I Informationen zur Pflege der Uhr finden Sie in der beiliegenden Broschüre
„Weltweite Garantie und Bedienungsanleitung" " unter „ERHALTUNG DER
FUNKTIONSTÜCHTIGKEIT IHRER UHR".
INHALT
Seite
07.6.19 9:58:59 AM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Seiko 7T84
Inhaltszusammenfassung für Seiko 7T84
-
Seite 1: Inhaltsverzeichnis
INHALT Seite MERKMALE .................... 42 ANZEIGE UND TASTEN ................ 43 VERSCHRAUBBARE KRONE .............. 44 KRONE MIT ANTRIEBSRAD ............... 45 MODUSWECHSEL .................. 46 UHRZEIT-MODUS .................. 48 YACHTTIMER-MODUS ................ 51 TIMER-MODUS .................... 60 STOPPUHR-MODUS ................... 62 ALARM-MODUS .................. 64 ORTSZEIT-MODUS . -
Seite 2: Merkmale

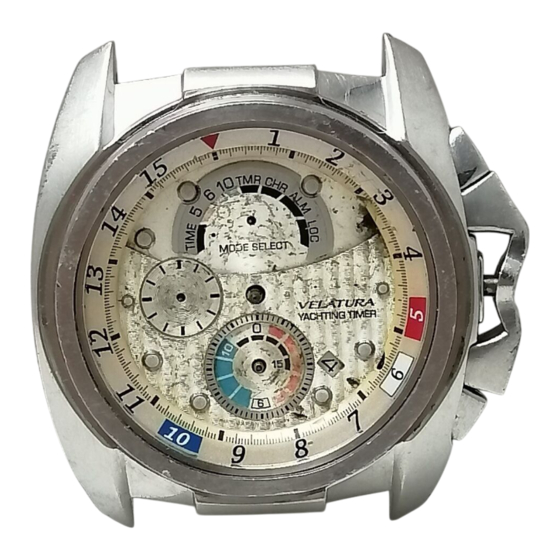

ANZEIGE UND TASTEN KAL. 7T84 Mittlerer Zeiger MERKMALE Moduszeiger Minutenzeiger n UHRZEIT-Modus Die Uhrzeit wird vom Stunden-, Minuten- und kleinen Sekundenzeiger angezeigt. n YACHTTIMER-Modus Der Yachttimer kombiniert die Funktionen eines rückwärts zählenden Timers MODE SELECT und einer Stoppuhr, die automatisch zu laufen anfängt, wenn der Timer die Stundenzeiger Rückwärtszählung beendet. -
Seite 3: Verschraubbare Krone
VERSCHRAUBBARE KRONE KRONE MIT ANTRIEBSRAD u Einige Modelle verfügen über eine Krone in besonderer Ausführung, u Einige Modelle verfügen über einen Schraubmechanismus, um die Krone w i e u n t e n d a r g e s t e l l t . B e a c h t e n S i e z u r Ve r w e n d u n g d i e s e r zu sichern, wenn die Uhr nicht bedient wird. -
Seite 4: Moduswechsel
MODUSWECHSEL Bei jedem Drücken der Tas te A dreht sich der Moduszeiger in der folgenden Reihenfolge zur Anzeige des ausgewählten Modus. Moduszeiger YACHTTIMER-Modus YACHTTIMER-Modus YACHTTIMER-Modus UHRZEIT-Modus (5-Minuten-Timer) (6-Minuten-Timer) (10-Minuten-Timer) KRONE Zur ersten Einrastposition herausziehen. Drücken, so dass der Moduszeiger auf den gewünschten Modus zeigt. Beim Moduswechsel vom UHRZEIT- Modus zum ORTSZEIT- M odus d reht sic h der Moduszeiger Nach der Auswahl des gewünschten... -
Seite 5: Uhrzeit-Modus
UHRZEIT-MODUS Stundenzeiger Minutenzeiger Drehen, um die Uhrzeit der Hauptuhr KRONE l Die Einstellung der Uhrzeit umfasst die Einstellung der Zeiger der Hauptuhr einzustellen. und der kleinen Uhr auf die Uhrzeit. * D as D atum rückt um M itternac ht l Die Zeiger sollten vor der Einstellung der Uhrzeit richtig mit der 0-Position weiter. Achten Sie bei der Einstellung des Stundenzeigers darauf, dass vor/... -
Seite 6: Einstellung Des Datums
l Einstellung des Datums YACHTTIMER-MODUS u Der Yachttimer kombiniert die Funktionen eines rückwärts zählenden Timers u Stellen Sie das Datum ein, nachdem Sie die Uhrzeit richtig eingestellt haben. und einer Stoppuhr, die automatisch zu laufen anfängt, wenn der Timer die u Am ersten Tag nach einem Monat, der weniger als 31 Tage hat, ist eine manuelle Rückwärtszählung beendet. -
Seite 7: Verwendung Des Yachttimers
l Verwendung des Yachttimers • Die nachstehende Abbildung veranschaulicht den Betrieb des Yachttimers, wobei der 5-Minuten-Yachttimer als Beispiel dient. KRONE Zur ersten Einrastposition herausziehen. Start/Stopp Stoppuhr startet automatisch, wenn der Timer Yachttimer startet (Taste A) die Rückwärtszählung beendet. Drücken, so dass der Moduszeiger auf 5’00”... -
Seite 8: Ablesen Der Messung Des Yachttimers
l Ablesen der Messung des Yachttimers l Automatische Relaisfunktion der Stoppuhr u Wenn der Yachttimer die Rückwärtszählung beendet, wechselt die Messung automatisch zur Stoppuhr. u Der mittlere Zeiger zeigt die restlichen Minuten und der lange Zeiger der kleinen Uhr u Die Stoppuhr kann 12 Stunden in Schritten von 1 Sekunde messen. Wenn zeigt die restlichen Sekunden an. -
Seite 9: Neustart-Einstellfunktion
BETRIEBSABLAUF DER YACHTTIMER-STOPPUHR l Neustart-Einstellfunktion u Der Yachttimer-Modus verfügt über eine Neustar t-Einstellfunk tion, <STANDARDMESSUNG NACH RÜCKWÄRTSZÄHLUNG DES YACHTTIMERS> mit der Sie die Messung nach einer Unterbrechung während der Yachttimer beendet Rückwärtszählung. Stoppuhrmessung richtig und einfach neu starten können. Diese Funktion Stoppuhr startet automatisch. - Seite 10 Beispiel: Wenn die Neustart-Einstellfunktion während der Stoppuhrmessung u Bei einer Regatta kann die Neustart-Einstellfunktion bei Messungen des a k t i v i e r t w i r d , n a c h d e m d e r 5 - M i n u t e n -Ya c h t t i m e r s e i n e 5-Minuten-Yachttimers wie folgt verwendet werden: Rückwärtszählung beendet hat und seitdem 4 Minuten verstrichen sind <Beispiel der Verwendung der Neustart-Einstellfunktion bei einer Regatta,...
-
Seite 11: Timer-Modus
TIMER-MODUS Beispiel: Anzeige des Timermodus bei Einstellung des Timers auf 4 Minuten u Der Timer kann auf maximal 15 Minuten in Schritten von 1 Minute eingestellt werden. u Die restliche Zeit wird vom mittleren Zeiger und den beiden Zeigern der kleinen Uhr angezeigt, die sich entgegen dem Uhrzeigersinn drehen, während der Timer rückwärts zählt. -
Seite 12: Stoppuhr-Modus
STOPPUHR-MODUS VERWENDUNG DER STOPPUHR <STANDARDMESSUNG> u Die Stoppuhr kann bis zu 12 Stunden in Schritten von 1/5 Sekunden messen. Wenn die Messung 12 Stunden erreicht, stoppt die Stoppuhr automatisch. u Die gemessene Zeit wird durch den mittleren Zeiger und den beiden START STOPP RÜCKSTELLUNG... -
Seite 13: Alarm-Modus
ALARM-MODUS l Verwendung des Einmal-Alarms u Der Einmal-Alarm wird im UHRZEIT-Modus verwendet. <Einmal-Alarm> u Der Einmal-Alarm kann innerhalb von 12 Stunden ab der gegenwärtigen Uhrzeit eingestellt werden. • Der Einmal-Alarm wird im UHRZEIT-Modus eingestellt. KRONE Zur ersten Einrastposition herausziehen. • Der Einmal-Alarm ertönt nur ein Mal zur eingestellten Alarmzeit und wird anschließend automatisch deaktiviert. -
Seite 14: Manuelles Abstellen Des Einmal-Alarms, Während Er Ertönt
l Manuelles Abstellen des Einmal-Alarms, während er ertönt l Regelmäßiger Alarm u Der regelmäßige Alarm wird im ALARM-Modus verwendet. Der Einmal-Alarm ertönt zur eingestellten Alarmzeit für 20 Sekunden. Um den Einmal-Alarm manuell abzustellen, während er ertönt, drücken Sie die Taste u Der regelmäßige Alarm kann auf einer 12-Stunden-Basis eingestellt werden. -
Seite 15: Abstellen Des Regelmäßigen Alarms, Während Er Ertönt
l Abstellen des regelmäßigen Alarms, während er ertönt ORTSZEIT-MODUS Der regelmäßige Alarm ertönt zur eingestellten Zeit für 20 Sekunden. Um den u Die kleine Uhr kann so eingestellt werden, dass sie die Uhrzeit einer anderen Zeitzone anzeigt. regelmäßigen Alarm manuell abzustellen, während er ertönt, drücken Sie die u Durch Verwendung der Hauptuhr und der kleinen Uhr als doppelte Zeitanzeige Taste A oder B. -
Seite 16: Auswechseln Der Batterie
Reichweite von Kindern. Falls die Batterie verschluckt wird, muss sofort ein Arzt Batterie entladen ist, sollte sie zur Vermeidung von möglichen Fehlfunktionen konsultiert werden. so schnell wie möglich ausgewechselt werden. Wir empfehlen, sich für das ZUR BEACHTUNG Auswechseln der Batterie an einen AUTORISIERTEN SEIKO-FACHHÄNDLER zu wenden und die Batterie SEIKO SR927W zu verlangen. Die Batterie darf niemals kurzgeschlossen, erhitzt oder ins Feuer geworfen werden. Die Batterie kann bersten, sehr heiß werden oder Feuer fangen. Wenn der Yachttimer länger als 6 Stunden pro Woche, der Timer länger als 15 Minuten pro Tag oder die Stoppuhr länger als 60 Minuten pro Tag Die Batterie ist nicht wiederaufladbar. Versuchen Sie niemals, die Batterie... -
Seite 17: Erforderliches Verfahren Nach Dem Auswechseln Der Batterie
ERFORDERLICHES VERFAHREN NACH EINSTELLUNG DER ZEIGERPOSITIONEN DEM AUSWECHSELN DER BATTERIE (Moduszeiger, mittlerer Zeiger, Zeiger der kleinen Uhr) u Die Einstellung der Zeigerpositionen ist erforderlich, wenn die Zeiger Führen Sie nach dem Ersetzen der Batterie oder im Fall einer unnormalen Anzeige für Verwendung der STOPPUHR- oder TIMER-Funktionen nicht richtig das nachstehende Verfahren zum Zurückstellen der integrierten Schaltung (IC) ausgerichtet sind, sowie nach dem Batteriewechsel und der Rückstellung... - Seite 18 Etwa 5 Sekunden gedrückt halten. Die Zeiger der kleinen Uhr fangen Drücken, so dass der Moduszeiger an zu laufen. e i n e v o l l s t ä n d i g e U m d r e h u n g vollführt.
-
Seite 19: Störungssuche
STÖRUNGSSUCHE Lösungen Störung Mögliche Ursachen Lassen Sie die Batterie unverzüglich in dem Geschäft, in dem Sie die Uhr erworben haben, durch Die Uhr ist stehen geblieben. Die Batterie ist entladen. eine neue ersetzen. Der kleine Sekundenzeiger läuft in Die Batterie ist fast entladen. Schritten von 2 Sekunden. -
Seite 20: Technische Daten
Kleine Uhr (Stunden- und Minutenzeiger): Schritte von 1 Minute Alarm ............ Kleine Uhr: Alarmzeit für regelmäßigen Alarm Ortszeit .......... Kleine Uhr: Ortszeit in Schritten von 1 Minute 6 Batterie ............. 1 SEIKO SR927W 7 Batterie-Nutzungsdauer ...... Ca. 3 Jahre Wenn der Yachttimer weniger als 6 Stunden pro Woche, der Timer weniger als 15 Minuten pro...
