Originalbetriebsanleitung
DE
Induktiver Sicherheitssensor
GI712S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic efector100 GI712S

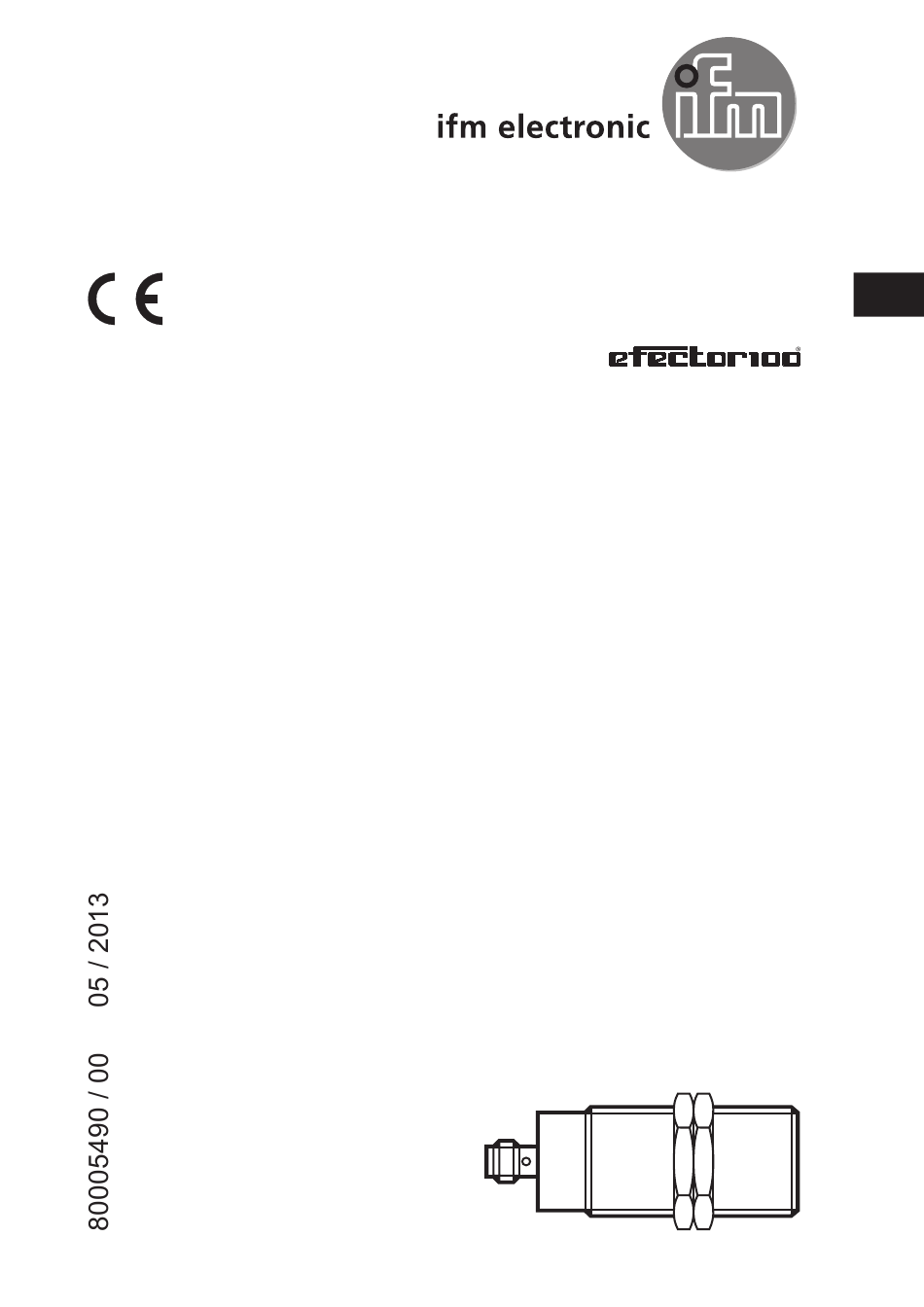

  • Seite 1 Originalbetriebsanleitung Induktiver Sicherheitssensor GI712S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Sicherheitstechnische Anforderungen an die Applikation ������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 5 Funktion ���������������������������������������������������������������������������������������������������������������6 5�1 Freigabezone �������������������������������������������������������������������������������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������7 6�1 Maßnahmen gegen einfaches Umgehen ������������������������������������������������������7 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 7�1 Betrieb als 4-Leiter ����������������������������������������������������������������������������������������8 7�2 Betrieb als 3-Leiter ����������������������������������������������������������������������������������������8 8 Betrieb �����������������������������������������������������������������������������������������������������������������9...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie und Sicher- heitsvorschriften� Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Unsachgemäße Verwendung kann zu Fehlfunktionen des Geräts führen� Infol- gedessen sind Sach- und/oder Personenschäden im Anlagenbetrieb möglich� Beachten Sie daher alle Hinweise zur Installation und Handhabung des Geräts in diesem Dokument� Beachten Sie auch die Sicherheitshinweise für den Betrieb der Gesamtanlage�...
  • Seite 5: Lieferumfang

    ► Bei Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrich- tungen EN 1088 beachten� ► Spezifizierte Einsatzbedingungen einhalten (→ 9 Technische Daten). Der Einsatz des Sensors in der Umgebung von chemischen und biologischen Medien sowie ionisierender Strahlung ist nicht zulässig� ► Bei allen extern an das System angeschlossenen Sicherheitsstromkreisen Ruhestromprinzip einhalten�...
  • Seite 6: Funktion

    5 Funktion LEDs "0" "1" 1: Sicherheitssensor 2: Nahbereichszone 3: Freigabezone 4: gesicherter Ausschaltabstand s 5: Bedämpfungselement Gelbe Signal-LED: Schaltzustand Grüne Power-LED: Betriebsspannung 5.1 Freigabezone Die Ausgänge (OSSDs) werden nur bei einer Bedämpfung in der Freigabezone freigegeben� Außerhalb dieser Freigabezone bleiben die Ausgänge ausgeschaltet� Der gesicherte Ausschaltabstand s beträgt >...
  • Seite 7: Montage

    6 Montage Das Gerät ist bündig einbaubar gemäß IEC 60947-5-2, Typ I1A30SP2� ► Gerät gegen Loslösen sichern (Anzugsdrehmoment ≤ 50 Nm). ► Einbaubedingungen gemäß Abbildungen 1 bis 3 beachten: ► Kabeldose entsprechend der Herstellerangaben anziehen� Anzugsdrehmoment für ifm-Kabeldose beachten (z�B� EVxxxx: 0,6���1,5 Nm)� 6.1 Maßnahmen gegen einfaches Umgehen Der Sicherheitssensor reagiert auf metallische Gegenstände, z�B�...
  • Seite 8: Elektrischer Anschluss

    7 Elektrischer Anschluss ► Anlage spannungsfrei schalten� Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten� ► Versorgungsspannung: L+ an Anschluss 1 und L– an Anschluss 3 des Steckers anschließen� Die Nennspannung beträgt 24 V DC� Diese Spannung darf entsprechend EN 61131-2 zwischen 19,2 V und 30 V inkl� 5 % Restwelligkeit schwanken� Die Versorgungsspannung darf bei einem einzelnen Fehler den maximalen Wert von 40 V DC nicht überschreiten�...
  • Seite 9: Betrieb

    ► Ausgang A1 mit der Versorgungsspannung verbinden� Querschlüsse und Kurzschlüsse zwischen Versorgungsspannung und Ausgang A2 durch geeignete Installation unbedingt ausschließen� Die angegebenen Werte bezüglich der Sicherheitsfunktion (→ 9 Technische Daten) bleiben erhalten� 8 Betrieb 8.1 Schaltzustand der Ausgänge 8.1.1 Der sichere Zustand Der sichere Zustand ist der ausgeschaltete Zustand (stromloser Zustand: Logisch "0") von mindestens einem der Ausgänge A1 oder A2 (OSSDs)�...
  • Seite 10: 8�2 Reaktionszeiten

    • Bei unbestromter Endstufe führt eine Rückeinspeisung > 3,5 V zu einer Fehl- funktion� • Das Gerät führt Selbsttests zur Abschaltfähigkeit an A2 durch� 8.2 Reaktionszeiten Reaktionszeit auf Sicherheitsanforderung ≤ 10 ms (Entfernen aus der Freigabezone) Reaktionszeit bei Annäherung in die Freigabezone ≤ 1 ms (Freigabezeit) Risikozeit / Fehlerreaktionszeit bei sicherheitsrelevanten Fehlern...
  • Seite 11: 8�3 Led-Anzeige

    8.3 LED-Anzeige Betriebszustand Ausgänge (OSSD) (OSSD) Signal Keine Spannungsversorgung Beide Ausgänge Power ausgeschaltet Signal Unterspannung Signal Power Überspannung Beide Ausgänge ausgeschaltet Signal Power Sensorfehler Beide Ausgänge (→ 10 Fehlerbehebung) ausgeschaltet Signal Bedämpfungselement im Beide Ausgänge Power gesichterten Ausschaltabstand ausgeschaltet zum Sensor Bedämpfungselement innerhalb Beide Ausgänge der Freigabezone freigegeben...
  • Seite 12: Technische Daten

    Reaktionszeit auf [ms] Sicherheitsanforderung ≤ 10 Reaktionszeit bei Annäherung in [ms] die Freigabezone (Freigabezeit) ≤ 1 Risikozeit (Fehlerreaktionszeit) [ms] ≤ 30 ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE — GI712S-02 — 21.08.2013 Seite 1 von 2...
  • Seite 13 Wenn nicht anders angegeben, beziehen sich alle Daten im gesamten Temperaturbereich auf eine Referenzmessplatte nach IEC 60947-5-2 (FE360 = ST37K) 30x30x1 mm. Verpackungseinheit [Stück] ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE — GI712S-02 — 21.08.2013 Seite 2 von 2...
  • Seite 14: Fehlerbehebung

    10 Fehlerbehebung → 8.3 LED-Anzeige Problem Mögliche Ursache Fehlerbehebung Keine LED-Anzeige Keine Spannungsversorgung Spannung einschalten Power-LED blinkt und • Unterspannung Spannung korrigieren Sensor schaltet nicht • Überspannung (→ 9 Technische Daten) Sensor schaltet nicht, auch Sensor wurde in den • Querschluss beheben nach Entdämpfung und sicheren Zustand gebracht • Gerät austauschen erneuter Bedämpfung (Logisch "0")�...
  • Seite 15: Zulassungen / Normen

    12 Zulassungen / Normen Folgende Richtlinien und Normen kamen zur Anwendung: • 2006/42/EG Europäische Maschinenrichtlinie • 2004/108/EG EMV-Richtlinie • EN ISO 13849-1 PL d (2006) Sicherheit von Maschinen, Sicherheitsbezogene Teile von Steuerungen • IEC 60947-5-2 (2008) Niederspannungsschaltgeräte: Steuergeräte und Schalt- elemente - Näherungsschalter • IEC 61508 (2000) • IEC 62061 (2005)
