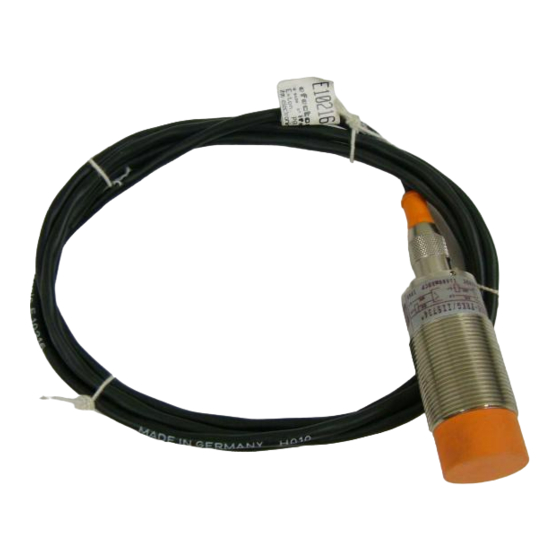

IFM Electronic efector100 Montageanleitung
Induktiver sensor dc / unipolar
Vorschau ausblenden
Andere Handbücher für efector100:
- Originalbetriebsanleitung (15 Seiten) ,
- Bedienungsanleitung (15 Seiten) ,
- Montageanleitung (3 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für IFM Electronic efector100
Inhaltszusammenfassung für IFM Electronic efector100
- Seite 1 Montageanleitung Induktiver Sensor DC / unipolar...
- Seite 2 Bestimmungsgemäße Verwendung Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer). Montage • Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) (→ Abb. 1).
- Seite 3 Sn = x mm f Sn = x mm nf 2 x D Elektrischer Anschluss ► Schalten Sie die Anlage spannungs- frei und schließen Sie das Gerät an (→ Abb. 5). • Bei Kabellänge > 30 m und Adern > 0,5 mm sollten Sie das Kabel getrennt von S törquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden. • Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten. • Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein. • Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit- Strom belastbarkeit nicht überschritten wird.
- Seite 4 ► Schließen Sie Lasten mit geringem Widerstand (z. B. Glühlampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais (→ Abb. 6): ► Bei induktiven Lasten sollten Sie ein RC-Glied parallel zur Last schalten (→ Abb. 7). ► Ist die Last zu gering für den Betrieb von 2-Leiter-Sensoren, kann es zu Fehlfunktionen kommen. Schalten Sie in diesem Fall einen Widerstand parallel zur Last (→ Abb. 8).
- Seite 5 ► Parallelschaltung von 2-Leiter-Geräten sollten Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prüfen Sie in jedem Fall die sichere Funktion; → Abb. 9): ► Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte e inhalten. Ist sie nicht stabilisiert, sollten Sie einen Kondensator anschließen (bei 24 V und 1 A beispielsweise einen Kondensator von 1000 µF, 50 WV; → Abb 10):...
