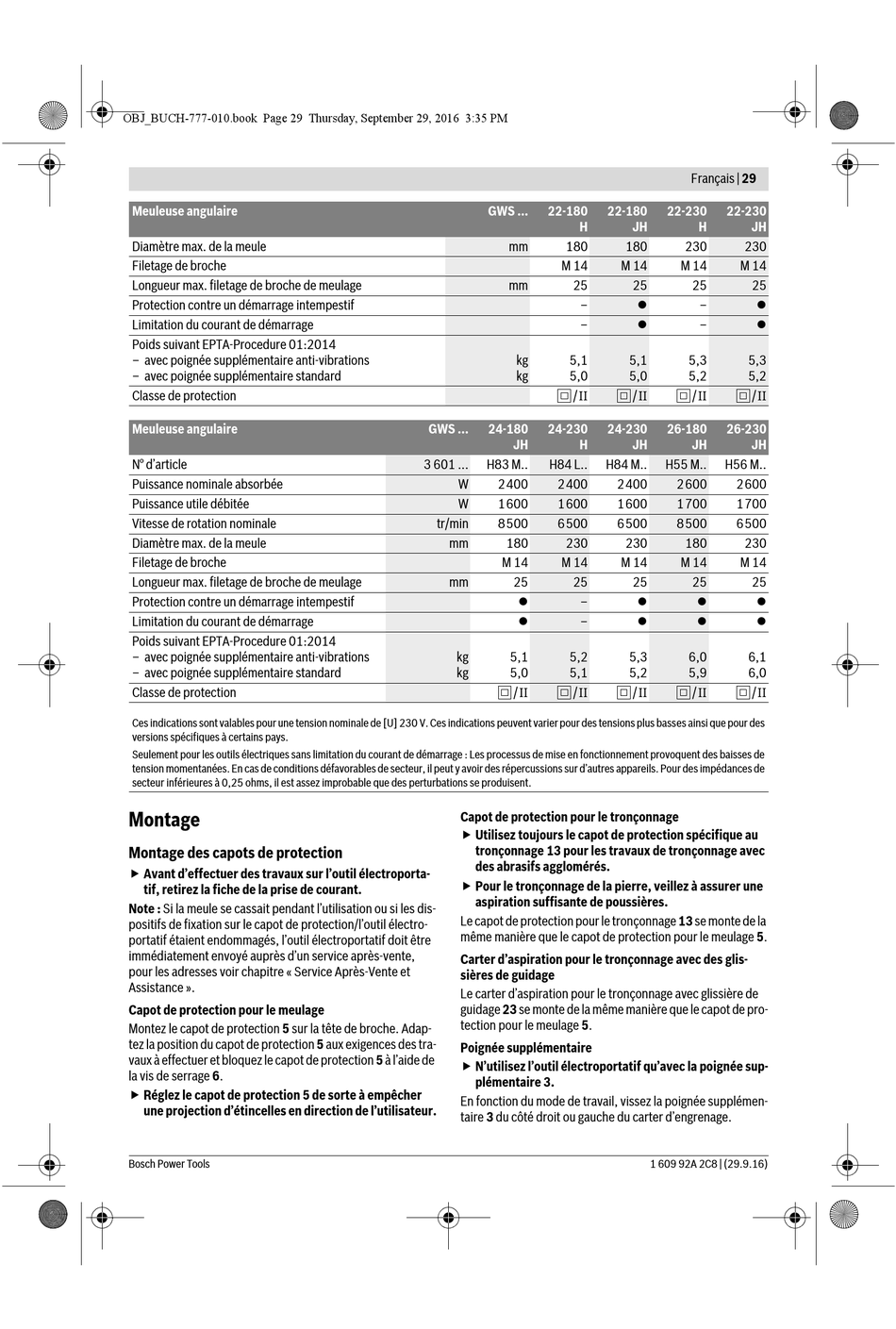

Meuleuse angulaire
Diamètre max. de la meule
Filetage de broche
Longueur max. filetage de broche de meulage
Protection contre un démarrage intempestif
Limitation du courant de démarrage
Poids suivant EPTA-Procedure 01:2014
– avec poignée supplémentaire anti-vibrations
– avec poignée supplémentaire standard
Classe de protection
Meuleuse angulaire
N° d'article
Puissance nominale absorbée
Puissance utile débitée
Vitesse de rotation nominale
Diamètre max. de la meule
Filetage de broche
Longueur max. filetage de broche de meulage
Protection contre un démarrage intempestif
Limitation du courant de démarrage
Poids suivant EPTA-Procedure 01:2014
– avec poignée supplémentaire anti-vibrations
– avec poignée supplémentaire standard
Classe de protection
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
Seulement pour les outils électriques sans limitation du courant de démarrage : Les processus de mise en fonctionnement provoquent des baisses de
tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres appareils. Pour des impédances de
secteur inférieures à 0,25 ohms, il est assez improbable que des perturbations se produisent.
Montage
Montage des capots de protection
 Avant d'effectuer des travaux sur l'outil électroporta-
tif, retirez la fiche de la prise de courant.
Note : Si la meule se cassait pendant l'utilisation ou si les dis-
positifs de fixation sur le capot de protection/l'outil électro-
portatif étaient endommagés, l'outil électroportatif doit être
immédiatement envoyé auprès d'un service après-vente,
pour les adresses voir chapitre « Service Après-Vente et
Assistance ».
Capot de protection pour le meulage
Montez le capot de protection 5 sur la tête de broche. Adap-
tez la position du capot de protection 5 aux exigences des tra-
vaux à effectuer et bloquez le capot de protection 5 à l'aide de
la vis de serrage 6.
 Réglez le capot de protection 5 de sorte à empêcher
une projection d'étincelles en direction de l'utilisateur.
Bosch Power Tools
GWS ... 22-180
H
mm 180
M 14
mm 25
–
–
kg 5,1
kg 5,0
/II
GWS ... 24-180 24-230
JH H
3 601 ... H83 M.. H84 L..
W 2400 2400
W 1600 1600
tr/min 8500 6500
mm 180 230
M 14 M 14
mm 25 25
–

–

kg 5,1 5,2
kg 5,0 5,1
/II /II
Capot de protection pour le tronçonnage
 Utilisez toujours le capot de protection spécifique au
tronçonnage 13 pour les travaux de tronçonnage avec
des abrasifs agglomérés.
 Pour le tronçonnage de la pierre, veillez à assurer une
aspiration suffisante de poussières.
Le capot de protection pour le tronçonnage 13 se monte de la
même manière que le capot de protection pour le meulage 5.
Carter d'aspiration pour le tronçonnage avec des glis-
sières de guidage
Le carter d'aspiration pour le tronçonnage avec glissière de
guidage 23 se monte de la même manière que le capot de pro-
tection pour le meulage 5.
Poignée supplémentaire
 N'utilisez l'outil électroportatif qu'avec la poignée sup-
plémentaire 3.
En fonction du mode de travail, vissez la poignée supplémen-
taire 3 du côté droit ou gauche du carter d'engrenage.
Français | 29
22-180 22-230 22-230
JH H JH
180 230 230
M 14 M 14 M 14
25 25 25
–
 
–
 
5,1 5,3 5,3
5,0 5,2 5,2
/II /II /II
24-230 26-180 26-230
JH JH JH
H84 M.. H55 M.. H56 M..
2400 2600 2600
1600 1700 1700
6500 8500 6500
230 180 230
M 14 M 14 M 14
25 25 25
  
  
5,3 6,0 6,1
5,2 5,9 6,0
/II /II /II
