Funktionsweise des Pellet-Heizkessels
Die nachfolgenden Verweise beziehen sich auf die
Abb. 3.1 und Abb. 3.2.
Aus dem Pellet-Lager raum werden die Pellets in den
Zwischen behälter (8) gefördert. Die Einschub-
schnecke (7) fördert die Pellets zu dem Fallschacht (15).
Aus dem Fallschacht fallen die Pellets auf den Brenner-
rost (13). Ein Heißluft gebläse zündet die Pellets an. Das
Saugzuggebläse (3) saugt Luft über die Einlass-
öffnungen (12, 14) durch den Wärme tauscher und bläst
das Abgas in den Schornstein aus.
Die zur Verbrennung der Pellets notwendige
Luft (Primär luft, 12) wird von unten zur Glut geführt.
Die bei der Verbrennung der Pellets enstehenden Rauch-
gase werden mit zusätzlicher Luft (Sekundärluft, 14)
vollständig verbrannt, um die gesamte Energie der
Pellets zu nutzen.
Die Heizleistung des Pellet-Heizkessels ist abhängig von
der Menge der eingebrachten Pellets und der Frischluft-
versorgung.
Das heiße Abgas wird durch den Wämetauscher (5)
geführt. Dabei verwirbeln die Turbulatoren (6) das
Abgas, damit die Wärme des Abgases besser an das
Heiz wasser abgegeben wird.
Eine Lambdasonde (18) misst den Sauerstoffanteil im
Abgas, ein Temperaturfühler (19) misst die Abgas-
temperatur. Mit diesen Informationen steuert die Rege-
lung die Drehzahl des Saugzuggebläses (3), damit die
Pellets optimal verbrennen.
Die bei der Verbrennung der Pellets enstehende Asche
wird in den Aschebehältern (10, 11) gesammelt. Im vor-
deren Aschebehälter (11) wird die Asche, die direkt bei
der Verbrennung und der Reinigung des Brennerrostes
entsteht, gesammelt. Im hinteren Aschebehälter (10)
wird die Flugasche und Asche, die bei der Reinigung des
Wärmetauschers anfällt, gesammelt.
Bedienungsanleitung Pellet-Heizkessel renerVIT 0020072929_00
Geräte- und Funktionsbeschreibung 3
24
3
23
22
21

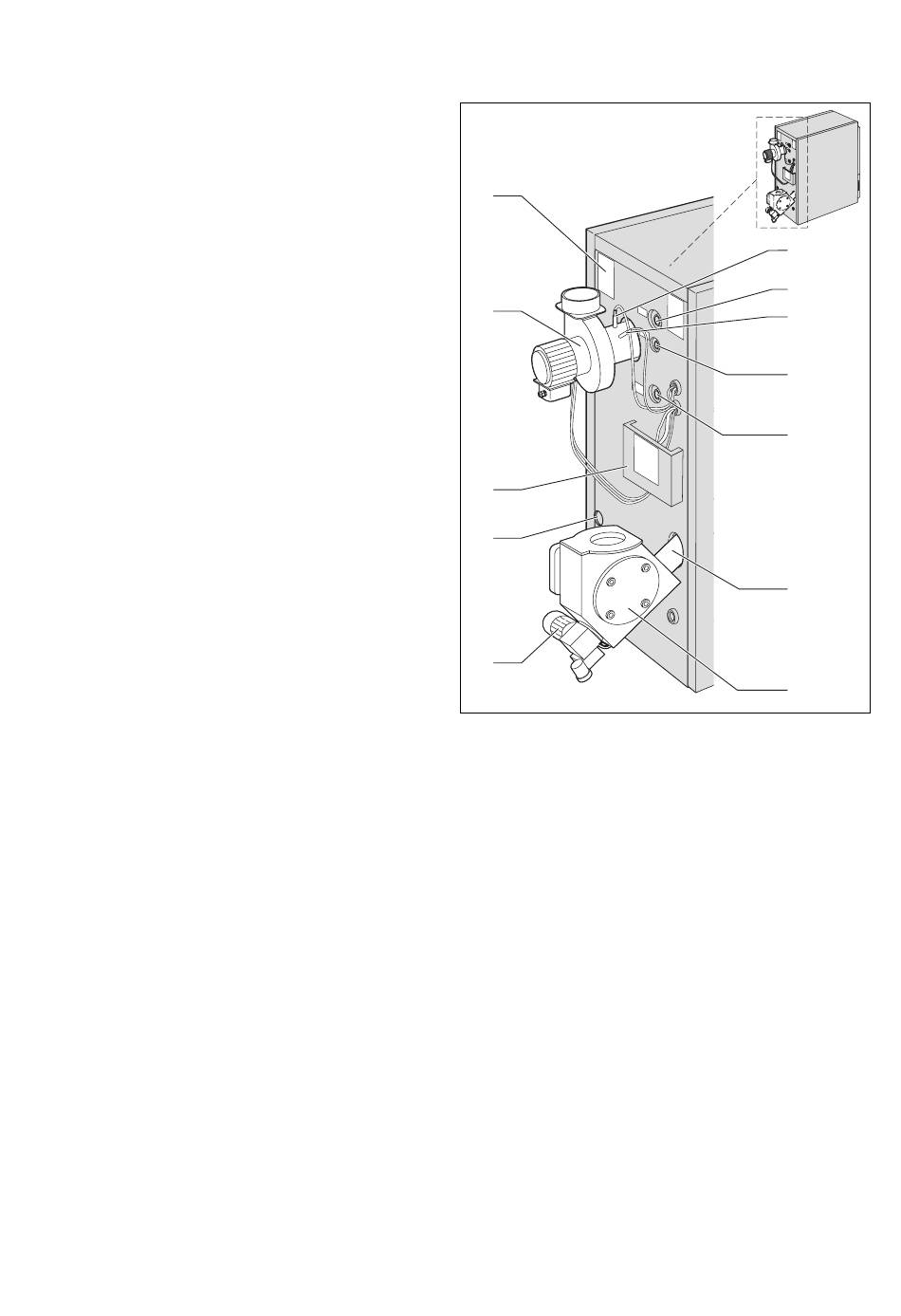

Abb. 3.2 Rückansicht des Pellet-Heizkessels mit
Schneckenaustragung
Legende
3 Saugzuggebläse
4 Vorlauf
7 Einschubschnecke
8 Zwischenbehälter mit Rückbrandschutzeinrichtung
9 Rücklauf
18 Lambdasonde
19 Temperaturfühler Abgas
20 Temperaturfühler Wärmetauscher
21 Motor Einschubschnecke
22 Anschluss Füll- und Entleerungshahn
23 Abdeckung Stromanschluss
24 Typenschild
18
4
19
20
9
7
8
11
