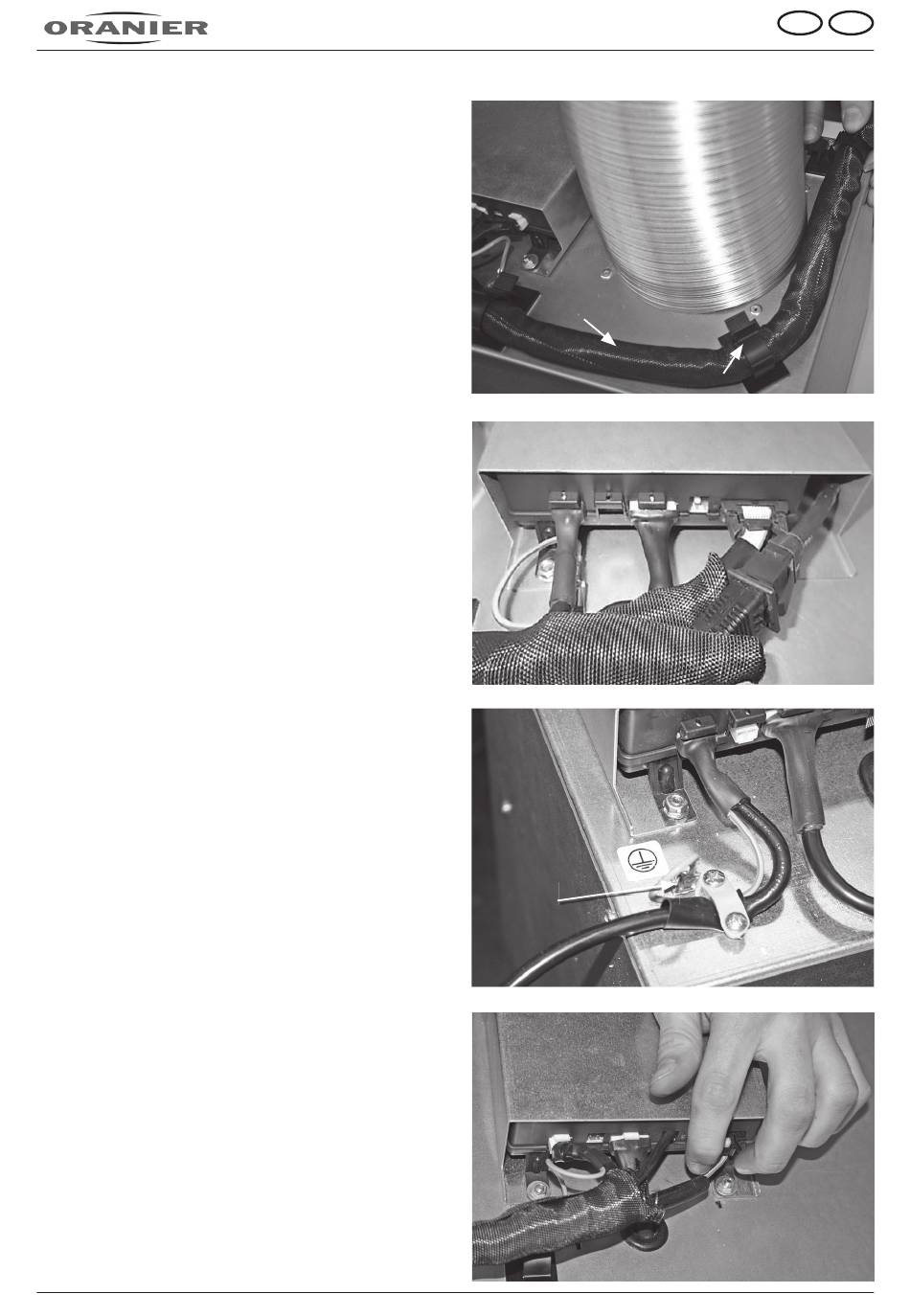

4. Steckverbindungen zwischen FlexX-Induktionskochfeld und Motorblock
herstellen
Kabelbaum vom FlexX-Induktionsfeld zum Kochfeldab-
zug verlegen. Kabelbaum nicht knicken und sorgfältig mit
Kabelbaumhalterungen fixieren.
Stecker des Kabelbaums mit den entsprechenden Buch-
sen der Elektronikbox verbinden.
Achten Sie bitte darauf, dass alle Stecker ordnungsge-
mäß einrasten.
1) Stromversorgung
2) Motorkabel (vormontiert)
3) Datenkabel der Bedienelektronik
4) Steckverbindung Kontakt-Schalter
5) Erdungsleitung
Auf dem Gehäuse muss zudem der Flachstecker der Er-
dungsleitung (5) auf die dafür vorgesehene Anschlussfah-
ne am Motorblock gesteckt werden.
Alle Steckverbindungen sollten mechanisch spannungs-
frei hergestellt werden, der Kabelbaum darf nicht an den
Steckverbindungen "ziehen".
Kabelbaum
Kabelbaumhalterung
1
5
Hier wird die
Erdungs-
leitung (5)
aufgesteckt
Elektronikbox
Kabelbaum
28
D
(Prinzip-
darstellung)
2
3
(Abb. ähnlich)
AT
4
