Montageablauf FlexX-Induktionskochfeld KXI 1062 Basic-PLUS
für Abluftbetrieb
Kurzübersicht Montageablauf
1. Motorblock 1062 85 installieren.
1.1 Position Abluftstutzen ändern.
2. Abluftinstallation vornehmen und am Motorblock
anschließen.
3. Einsetzen FlexX-Induktionskochfeld in eine
Arbeitsplatte.
3.1 Spaltmaße und Flächenbündigkeit der
Absaugklappe einstellen.
4. Steckverbindungen zwischen FlexX-Induktions-
kochfeld und Motorblock herstellen.
5. Alu-Flexschläuche zwischen FlexX-Induktions-
kochfeld und und Motorblock installieren.
6. Stromversorgung herstellen.
Bitte beachten Sie:
Bei einer Aufstellung ohne Standfüße
direkt auf einem Schrankboden ist es
unbedingt erforderlich, den Motorblock
akustisch vom Schrankboden zu entkoppeln!
Zu diesem Zweck befinden sich 2 quadratische Dämm-
platten (19) im Lieferumfang, die vor der Aufstellung
mit doppelseitigem Klebeband an das Bodenblech des
Motorblocks geklebt werden (Abb. ähnlich).

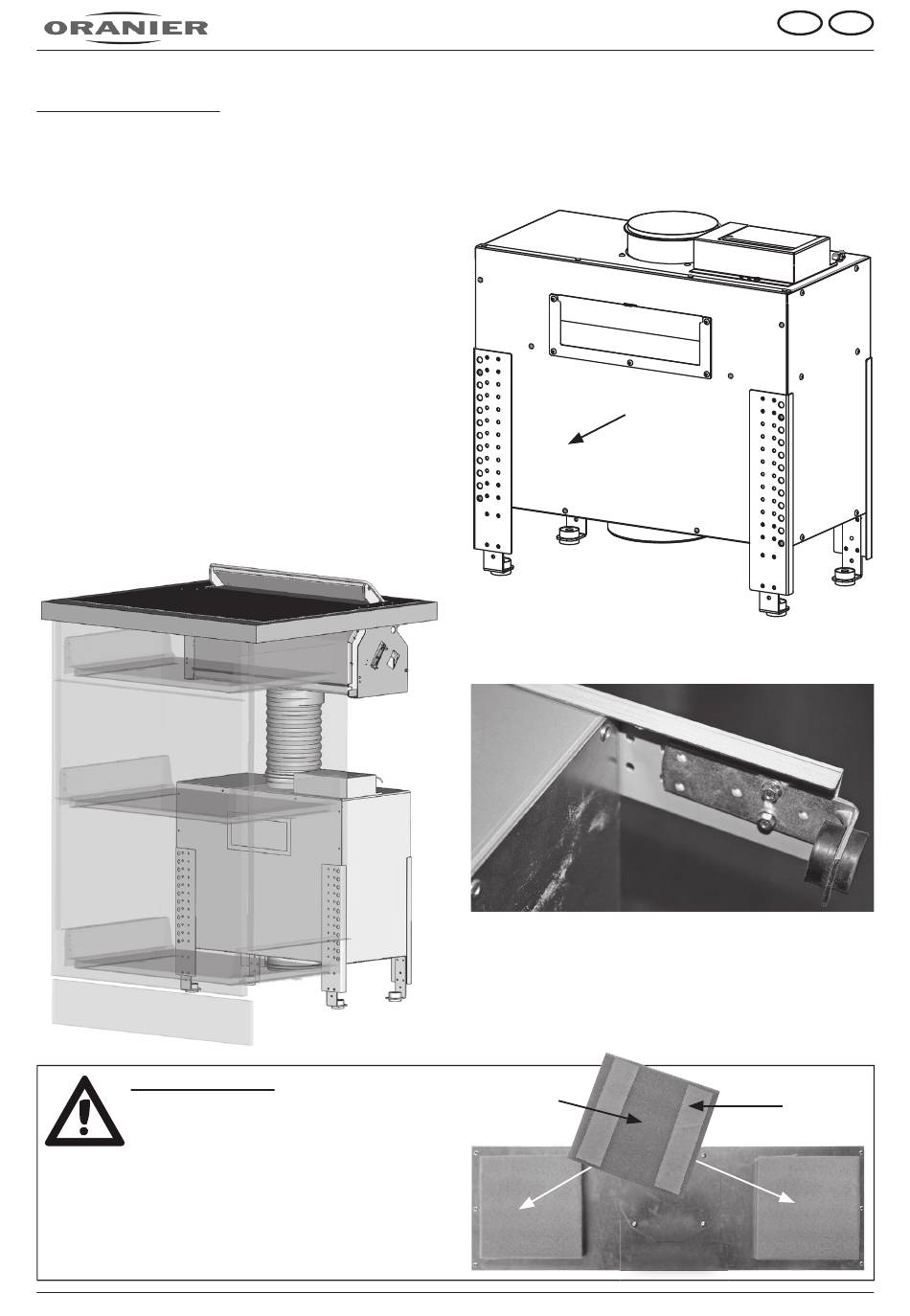

1. Motorblock 1062 85 installieren
Bei korrekter Positionierung weist die geschlossene Seite
des Elektronikmoduls bzw. die Montageöffnung des Profi-
Aktivkohlefilters zum Bediener.
Bedienseite
Die Montagehöhe des
Motorblocks kann durch die Standfüße
mit den Verlängerungen an die unterschiedlichsten Anfor-
derungen angepasst werden.
Auch eine Aufstellung ohne Standfüße direkt auf einem
Schrankboden ist denkbar. In diesem Fall müssen die bei-
den quadratischen Dämmplatten 180 x 180 x 10 mm (19;
Lieferumfang) zum Einsatz kommen:
Dämmplatte
(19)
18
D
Doppelseitiges
Klebeband
Bodenblech
Motorblock
AT
