4. Aufbau und Funktion

10
4
8
7
6
5

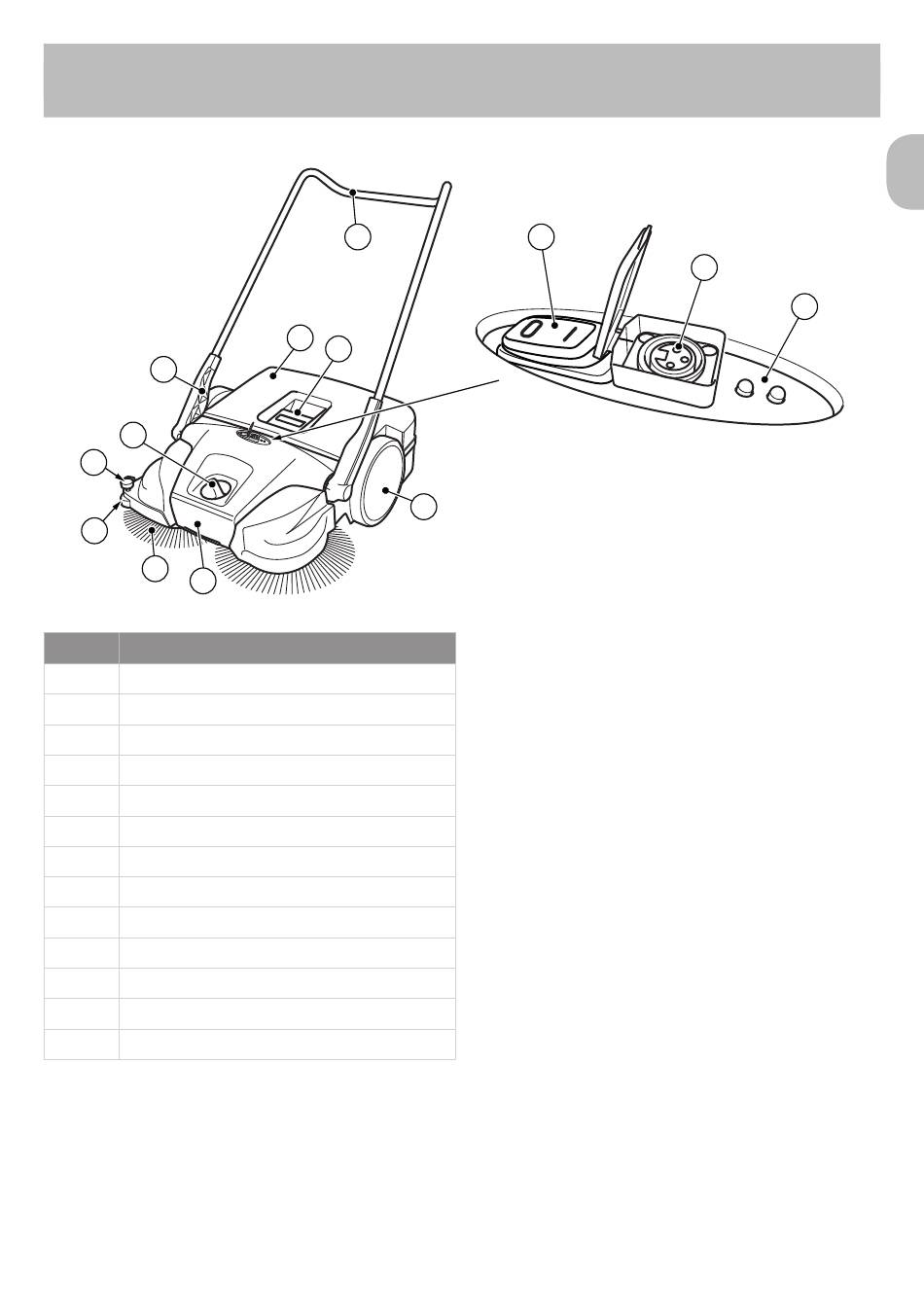

Abb. 1: Komponentenübersicht 1
Pos.-Nr. Bauteil
1 Schiebebügel
2 Kehrgutbehälter
3 Behältergriff
4 Tellerbesen-Höhenverstellung
5 Tragegriff
6 Tellerbesen
7 Seitliche Führungsrolle
8 Niederhalter
9 Laufrad
10 Griffbeschlag
11 Ein/Aus-Schalter
12 Ladebuchse
13 LED Anzeige
Das Gerät wird durch Betätigung am Ein/Aus-
Schalter (11) in den Akkubetrieb genommen und
durch Schieben, über den Schiebebügel (1),
vorwärts bewegt. Dabei befördern die beiden
Tellerbesen (6) mit Hilfe der Kehrlippe (16) das
Kehrgut in Richtung Kehrgutbehälter (2).
1
2
3
9
Die Feinschmutz-Kehrwalze (14) befördert das
restliche Kehrgut in den Kehrgutbehälter (2). Die
Stromversorgung erfolgt über einen im Gerät
installierten Akku (24), der für einen optimalen
Betrieb des Gerätes ausreichend geladen sein
muss.
» Informationen zum Laden des Akkus finden
Während des Akkubetriebs wird der aktuelle
Betriebszustand der Kehrmaschine über die LED-
Anzeige (13) angezeigt.
» Informationen zum Akku-Betrieb und der
Zusätzlich kann das Gerät auch bei einem
niedrigen Ladestand des Akkus übergangsweise
auch ohne den elektrischen Betrieb weiter
benutzt werden.
» Informationen zum manuellen Betrieb finden
Aufbau und Funktion
11
Sie im Kapitel „6.3 Akku laden" dieser
Bedienungsanleitung.
LED-Anzeige finden Sie im Kapitel „7.4
Akkubetrieb und LED-Anzeige" dieser
Bedienungsanleitung.
Sie im Kapitel „7.6 Manueller Betrieb" dieser
Bedienungsanleitung.
12
13
11
DE
