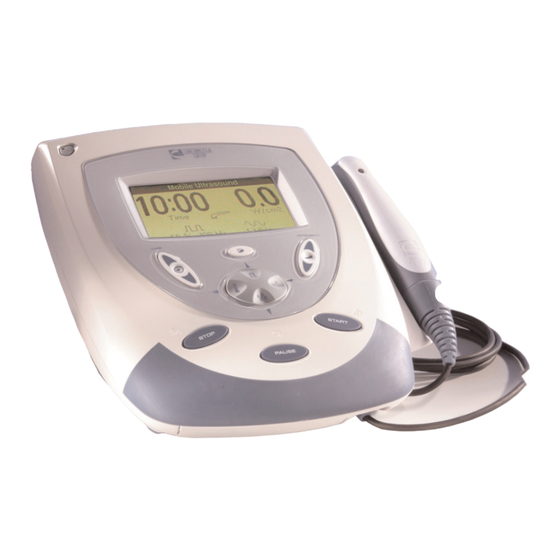

- Seite 1 Evolution in der Welt der Physiotherapie & Rehabilitation G G e e b b r r a a u u c c h h s s - - a a n n w w e e i i s s u u n n g g M M o o d d e e l l l l 2 2 7 7 7 7 6 6 Intelect ®...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Intelect Mobile Ultrasound ® VORWORT ........1-2 BETRIEB . -
Seite 3: Vorwort
©2004 Encore Medical Corporation oder seine Tochtergesellschaften, Austin, Texas, USA. Jede Verwendung der redaktionellen, illustrierten oder Layoutdarstellung dieser Veröffentlichung ohne schriftliche Zustimmung der Chattanooga Gruppe oder Encore Medical, L.P. ist streng untersagt. Diese Veröffentlichung wurde von der Chattanooga Group und Encore Medical, L.P. geschrieben, illustriert und vorbereitet. - Seite 4 VORWORT Intelect Mobile Ultrasound ® • Option klinische Beweglichkeit durch Batteriebetrieb Das Gerät Intelect Mobile Ultraschall ist ein wirklich transportables Ultraschallgerät, welches Sie nicht durch einen Anschluss an eine Steckdose einschränkt. Duale Frequenzanwendung in der Klinik oder unterwegs. • Clinical Indications™ Eine effiziente Methode zum Einstellen einer Behandlung unter Verwendung voreingestellter Parameter.
-
Seite 5: Über Ultraschalltherapie
ÜBER ULTRASCHALLTHERAPIE Intelect ® Mobile Ultrasound Vorsichtsmaßnahmen ACHTUNG Die Vorsichtsmaßnahmen in diesem Abschnitt und im gesamten Handbuch werden mit spezifischen Symbolen wiedergegeben. Sie • Lesen Sie die Gefahrenhinweise und Bedienungsvorschriften in müssen diese Symbole und ihre Definitionen verstehen, bevor Sie das dieser Gebrauchsanweisung. - Seite 6 ÜBER ULTRASCHALLTHERAPIE Intelect Mobile Ultrasound ® ACHTUNG Geräten Intelect Mobile Stim, Combo, Laser und den Ultraschallsystemen von Chattanooga entwickelt. • Dieses Gerät sollte bei Temperaturen zwischen 15 bis 40°C (59 bis 85°F) verwendet werden und bei Temperaturen zwischen - 7 und 43°C (20 bis 110°F) mit einer relativen Luftfeuchtigkeit von 30% - 60% transportiert und gelagert werden.
- Seite 7 ÜBER ULTRASCHALLTHERAPIE Intelect ® Mobile Ultrasound WARNUNG Intensität eingestellt wird. • Verwenden Sie reichlich Leitgel um guten Kontakt während der Behandlung zu gewährleisten. Falls notwendig anwenden, während Sie die Intensität einstellen. • Lesen Sie alle Bedienungsanweisungen, bevor Sie einen Patienten behandeln. •...
- Seite 8 ÜBER ULTRASCHALLTHERAPIE Intelect Mobile Ultrasound ® GEFAHR • Das Gerät darf nicht in der Nähe von entzündlichen Anästhetika, die mit Luft, Sauerstoff oder Stickstoffoxyd gemischt sind, verwendet werden. Das Warnsymbol für diese Gefahr ist auffallend auf dem Gehäuse angebracht. • Schließen Sie das Gerät NICHT an eine Stromzufuhr an, wenn nicht vorher überprüft wurde, dass die Stromzufuhr die korrekte Spannung hat.
-
Seite 9: Übersicht Über Die Ultraschallbehandlung
ÜBER ULTRASCHALLTHERAPIE Intelect ® Mobile Ultrasound ÜBERSICHT ÜBER DIE ULTRASCHALLBEHANDLUNG Nutzung von Ultraschallwellen durch Muskeln, Nerven und Bindegewebe wurde bei der Schmerzlinderung, Behandlung von Muskelspasmen und Gelenkontrakturen als effektiv beschrieben. Es gibt verschiedene Details, welche die Durchdringung der Zielgewebe mit Ultraschall beeinflussen. Lesen Sie bitte die Dokumentation als Referenz für die geeignete Frequenz für Ihre klinischen Bedürfnisse. - Seite 10 ÜBER ULTRASCHALLTHERAPIE Intelect Mobile Ultrasound ® ÜBERSICHT ÜBER DIE ULTRASCHALLBEHANDLUNG - ALLGEMEINE BEGRIFFE (FORTSETZUNG) Leitmedium – Ein Mittel, welches verwendet wird, um dafür zu sorgen, dass der Ultraschall vom Tonkopf in das zu behandelnde Gewebe übertragen wird. Es werden Gels oder Lotions für Ultraschallbehandlungen empfohlen. Betriebszyklus –...
-
Seite 11: Beschreibung Des Ultraschallfelds
ÜBER ULTRASCHALLTHERAPIE Intelect ® Mobile Ultrasound ÜBERSICHT ÜBER DIE ULTRASCHALLBEHANDLUNG - ALLGEMEINE BEGRIFFE (FORTSETZUNG) Impulsmodus – Der Ausgang des Ultraschalls wird während der Behandlungszeit automatisch unterbrochen. Das begrenzt die Energiemenge, die ins Gewebe abgegeben wird. Tonkopf – Die Aluminiumoberfläche des Applikators, die die Haut des Patienten berührt. Sie bedeckt einen Umwandlermechanismus, der elektrische Energie in mechanische Energie in Form eines vibrierenden Kristalls umformt. -
Seite 12: Indikationen
ÜBER ULTRASCHALLTHERAPIE Intelect Mobile Ultrasound ® wenn der ätiologische Nachweis geführt bzw. ein Ultraschall-Indikationen Schmerzsyndrom diagnostiziert wurde. • Anwendung therapeutischer Tiefenwärme zur • Dieses Gerät darf nicht bei kanzerösen Läsionen im Behandlung subchronischer und chronischer Behandlungsbereich eingesetzt werden. medizinischer Konditionen, wie: •... -
Seite 13: Vorsichtsmaßnahmen
ÜBER ULTRASCHALLTHERAPIE Intelect ® Mobile Ultrasound Zusätzliche Vorsichtsmaßnahmen Verbrennungsgefahr Bei einem Einsatz von Ultraschall müssen unter folgen- Es ist möglich, dass Ultraschallbehandlung den Bedingungen zusätzliche Vorsichtsmaßnahmen ergrif- Verbrennungen verursacht, wenn die Behandlung nicht fen werden: korrekt ausgeführt wird. Hautverbrennungen können u.a. •... -
Seite 14: Überhitzung Der Tonköpfe Vermeiden
ÜBER ULTRASCHALLTHERAPIE Intelect Mobile Ultrasound ® Überhitzung der Tonköpfe vermeiden nte der Tonkopf überhitzt werden. Um den Tonkopf vor Überhitzen zu bewahren, gehen Sie Empfindlichkeit des Patienten wie folgt vor: Manche Patienten reagieren empfindlicher auf die • Überprüfen Sie, dass es während der Behandlung ein Ultraschallwellen und können eine Reaktion wie einen korrekter Kontakt besteht. -
Seite 15: Nomenklatur
NOMENKLATUR Intelect ® Mobile Ultrasound Taste zum An- Intensität/Kontrast oder Tonkopf Wählen Ausschalten des Stroms LCD LED Anzeige (Strom-Output) klinische Mittel Betriebszyklus (Nach-oben- Pfeiltaste) Applikator Zeit Intensität Kopferwärmung Intensitätsanzeige (zurück) (Enter) Frequenz (Nach unten-Pfeiltaste) Stopp Start Pause... - Seite 16 NOMENKLATUR Intelect Mobile Ultrasound ® Tonkopf Die Aluminiumoberfläche des Applikators, die die Haut des Patienten berührt. Sie bedeckt einen Umwandlermechanismus, der elektrische Energie in mechanische Energie in Form eines vibrierenden Kristalls umformt. Taste zum An- oder Ausschalten des Stroms Die Taste zum An-/Ausschalten steuert den Stromfluss zum Gerät. Das LCD (Flüssigkristallanzeige) ermöglicht dem Benutzer die während der Ultraschallbehandlung angezeigten Informationen anzusehen und zu überwachen.
- Seite 17 NOMENKLATUR Intelect ® Mobile Ultrasound Zeit Drücken Sie die Nach-oben- oder Nach-unten-Pfeiltasten um die Gesamtbehandlungszeit einzustellen. Kopferwärmung Wählen Sie diese Taste um den Tonkopf vor der Behandlung anzuwärmen. Der Tonkopf wird zur Steigerung des Patientenbehagens auf etwas über Körpertemperatur erwärmt. Ein kleines Thermometersymbol erscheint und ein Ventilator startet an um anzuzeigen, dass die Kopferwärmung angeschaltet ist.
- Seite 18 NOMENKLATUR Intelect Mobile Ultrasound ® Intensität Verwenden Sie die Nach-oben- oder Nach-unten-Pfeiltasten um die Leistung zu erhöhen oder zu senken. Applikator Das in der Hand gehaltene Teil zur Bereitstellung von Ultraschallenergie. Der Applikator umfasst den Tonkopf, den Umwandler und die verwandte Elektronik. Betriebszyklus Mit dieser Taste ändern Sie einen Betriebszyklus von 10 %, 20 %, 50 % oder ununterbrochen.
-
Seite 19: Technische Daten
TECHNISCHE DATEN Intelect ® Mobile Ultrasound TECHNISCHE EIGENSCHAFTEN DES GERÄTS GEWICHT Standardgewicht (mit Applikator und Basisstation) 2.3 kg ..............(5.07 lb) Batteriepack ........0.85 kg (1.87 lb) STROM Zufuhr ..100 - 240 V - 1.0 A, 50/60 Hz 75 W Max Sicherungen 1.0A Zeitverzögerung (vom Benutzer nicht zu ersetzen) Elektrische Klasse ........KLASSE I Elektrischer Typ ..........TYP B... -
Seite 20: Technische Eigenschaften Von Ultraschall18
TECHNISCHE DATEN Intelect Mobile Ultrasound ® TECHNISCHE EIGENSCHAFTEN VON ULTRASCHALL Tonköpfe......1 cm , 2 cm , 5 cm , 10 cm Maximale Behandlungszeit......30 Minuten Ausgangsleistung Betriebszyklen Pulsierend ....1 MHz oder 3 MHz Signal, Pulsierend........10%, 20%, und 50% moduliert 100% bei der ununterbrochen ..........100%... - Seite 21 TECHNISCHE DATEN Intelect ® Mobile Ultrasound TECHNISCHE EIGENSCHAFTEN VON ULTRASCHALL (FORTSETZUNG) 1 cm Tonkopf 5 cm Tonkopf Frequenz......1 MHz, 3 MHz (alle+/- 5%) Frequenz......1 MHz, 3 MHz (alle +/- 5%) Leistung..........0 watt bis 2 watts Leistung........0 watt bis 10 watts Effektive Strahlungszone ....0.8 cm +0.2/-0.4 cm Effektive Strahlungszone ....4.0 cm...
-
Seite 22: Montage
MONTAGE Intelect Mobile Ultrasound ® WANDMONTAGE DES GERÄTS Das Gerät Intelect® Mobiler Ultraschall kann betrieben werden, wenn es auf einer ebenen Oberfläche steht oder an einer Wand befestigt ist. Für die Wandmontage gehen Sie wie folgt vor: Entfernen Sie den Montagehalter von der Rückseite des Geräts. Verwenden Sie den Halter als Schablone und markieren Sie 4 Wandbohrlöcher mit einem Bleistift oder einem Stift. - Seite 23 MONTAGE Intelect ® Mobile Ultrasound WANDMONTAGE DES GERÄTS (fortsetzung) Verwenden Sie einen 9/64-Bohrer, bohren Sie vier Löcher, die Sie wie oben genannt vorher markiert haben. Stecken Sie 4 Dübel der entsprechenden Größe in die Wand, sodass der Dübel mit der Wand abschließt. Schrauben Sie vier #8 Flachkopf-Holzschrauben (2,54 cm oder 1 Zoll) in die Wand-Dübel.
- Seite 24 MONTAGE Intelect Mobile Ultrasound ® WANDMONTAGE DES GERÄTS (fortsetzung) Befestigen Sie den Montagehalter wieder an der Rückseite des Geräts. Richten Sie die Schraubenköpfe mit den Löchern der Halterung aus und schieben Sie das Gerät langsam nach unten, bis die Schraubenköpfe sicher an der Halterung befestigt sind.
-
Seite 25: Den Batteriepack Installieren
MONTAGE Intelect ® Mobile Ultrasound DEN BATTERIEPACK INSTALLIEREN Das Gerät Intelect® Mobiler Ultraschall hat sowohl einen Stromanschluss als auch einen optionalen Batteriepack. Der Pack enthält 20 Nickelmetallhybrid (NiMH) Trockenzellenbatterien. Das Gerät kann mit der wiederaufladbaren Stromzufuhr ungefähr fünf Stunden ununterbrochen verwendet werden. Zur Installation des Batteriepacks in das Intelect®... - Seite 26 MONTAGE Intelect Mobile Ultrasound ® DEN BATTERIEPACK INSTALLIEREN (fortsetzung) Verbinden Sie das Kabel des Batteriepacks mit dem Batterieanschluss des Geräts im Batteriefach. Legen Sie den Batteriepack in das Gerät und sorgen Sie dafür, dass er wie abgebildet ausgerichtet ist. Montieren Sie die Batteriefachabdeckung und ziehen Sie die Schrauben mit dem Schraubenzieher fest.
-
Seite 27: Batteriepack Laden
MONTAGE Intelect ® Mobile Ultrasound DEN BATTERIEPACK LADEN & VERWENDEN DEN BATTERIEPACK LADEN Der Batteriepack wird vom Gerät automatisch aufgeladen, wenn es am Stromnetz angeschlossen wird. Der Ladevorgang kann während des Betriebs des Geräts vom Steuerschaltsystem unterbrochen werden um den Stromverbrauch zu begrenzen. -
Seite 28: Betrieb
BETRIEB Intelect Mobile Ultrasound ® KLINISCHE INDIKATIONEN VERWENDEN Die in diesem Abschnitt enthaltenen Indikationen sind nur Richtlinien. Jeder Patient sollte einzeln beurteilt werden um die Verhältnismäßigkeit der Parametereinstellungen vor Verwendung zu bestimmen Um eine Indikation für einen Patienten auszuwählen, gehen Sie wie folgt vor: Drücken Sie die Taste klinische Mittel. - Seite 29 BETRIEB Intelect ® Mobile Ultrasound KLINISCHE INDIKATIONEN VERWENDEN (fortsetzung) Die Verwendung der Taste BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) und FREQUENZ (Nach-unten-Pfeiltaste) markiert die entsprechende Indikation. Die folgenden neun Indikationen sind verfügbar: • Akute Sehnenentzündung (oberflächlich oder tief verfügbar) • Chronische Sehnenentzündung (oberflächlich oder tief verfügbar) •...
- Seite 30 BETRIEB Intelect Mobile Ultrasound ® KLINISCHE INDIKATIONEN VERWENDEN (fortsetzung) Falls verfügbar markieren Sie die entsprechende Ultraschall-Gewebetiefe (oberflächlich oder tief) mit der von Ihnen über die Tasten BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) und FREQUENZ (Nach-unten-Pfeiltaste) ausgewälten Indikation. Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzeptieren.
- Seite 31 BETRIEB Intelect ® Mobile Ultrasound KLINISCHE INDIKATIONEN VERWENDEN (fortsetzung) Drücken Sie DISPLAY (Enter) um den markierten Bereich zu akzeptieren. Das Menü Prüfung/Ändern von Einstellungen erscheint. Überprüfen Sie die endgültigen Protokolleinstellungen für die Ultraschallbehandlung. Nehmen Sie alle notwendigen Änderungen oder Korrekturen vor. Um die Behandlung zu beginnen fahren Sie mit den Anweisungen aus Abschnitt "Vorbereitung der Haut des Patienten für die Ultraschallbehandlung"...
-
Seite 32: Ein Benutzerprotokoll Erstellen
BETRIEB Intelect Mobile Ultrasound ® EIN BENUTZERPROTOKOLL ERSTELLEN Das ist eine von Ihnen erzeugte Bibliothek. Sie können in der Benutzerprotokoll-Bibliothek bis zu 10 Protokolle speichern. Zum Erstellen von Benutzerprotokollen gehen Sie wie folgt vor: Ändern Sie die gewünschten Parameter. Drücken Sie die Taste klinische Mittel. Das Menü... - Seite 33 BETRIEB Intelect ® Mobile Ultrasound EIN BENUTZERPROTOKOLL ERSTELLEN (fortsetzung) Die Verwendung der Taste BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) und FREQUENZ (Nach-unten-Pfeiltaste) markiert irgendein unbenutztes Benutzerprotokoll. Wenn Sie das Standardprotokoll des Geräts wählen, wird das Protokoll angezeigt, wenn das Gerät angeschaltet wird. Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzeptieren und Ihr kundenspezifisches Protokoll zu speichern.
-
Seite 34: Die Fabrikseinstellungen Wieder Einstellen
BETRIEB Intelect Mobile Ultrasound ® EINSTELLEN DER FABRIKSEINSTELLUNGEN Verschiedene Standardeinstellungen des Geräts können geändert werden um Ihren Anforderungen zu entsprechen. Diese Einstellungen bestehen aus Sprache und Verbindungseinstellungen des Geräts, sowie der Aktivierung der Kopferwärmung. Es könnte jedoch sein, dass Sie zu den Originaleinstellungen des Geräts zurückkehren möchten. Um die ursprünglichen Starteinstellungen des Geräts wieder einzustellen, gehen Sie wie folgt vor: Drücken Sie die Taste klinische Mittel. - Seite 35 BETRIEB Intelect ® Mobile Ultrasound EINSTELLEN DER FABRIKSEINSTELLUNGEN (fortsetzung) Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzeptieren. Das Fenster Bestätigung der Einstellung der Fabrikseinstellungen erscheint. Drücken Sie eine beliebige Taste um zu bestätigen, dass Sie die Fabrikseinstellungen Ihres Geräts wieder eingestellt haben.
-
Seite 36: Wiedereinstellen Der Fabrikseitig Eingestellten Protokolle
BETRIEB Intelect Mobile Ultrasound ® WIEDEREINSTELLEN DER FABRIKSEITIG EINGESTELLTEN PROTOKOLLE Falls notwendig können Sie die benutzerdefinierten Protokolle auf die Originaleinstellungen, mit denen das Gerät an Sie aus- geliefert wurde, zurückstellen. Dafür befolgen Sie die folgenden Schritte: Drücken Sie die Taste klinische Mittel. Das Menü... - Seite 37 BETRIEB Intelect ® Mobile Ultrasound EIN BENUTZERDEFINIERTES PROTOKOLL AUSWÄHLEN (fortsetzung) Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzeptieren. Das Fenster Bestätigung der Einstellung der Fabriksprotokolle erscheint. Drücken Sie eine beliebige Taste um zu bestätigen, dass Sie die Fabriksprotokolle Ihres Geräts wieder hergestellt haben.
-
Seite 38: Ein Benutzerdefiniertes Protokoll Auswählen
BETRIEB Intelect Mobile Ultrasound ® EIN BENUTZERDEFINIERTES PROTOKOLL AUSWÄHLEN Zum Auswählen eines vordefinierten Ultraschallbehandlungsprogramms, gehen Sie wie folgt vor: Drücken Sie die Taste klinische Mittel. Das Menü klinische Mittel erscheint. Drücken Sie die Taste BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) oder FREQUENZ (Nach-unten-Pfeiltaste) um die Option Aufrufen eines Benutzerprotokolls zu markieren. - Seite 39 BETRIEB Intelect ® Mobile Ultrasound SELECTING A USER-DEFINED PROTOCOL (continued) Verwenden Sie die Taste FREQUENZ (Nach-unten-Pfeiltaste) um das entsprechende Protokoll zu markieren. Wenn Sie jedes Protokoll markiert haben, erscheint eine Beschreibung der Protokollparameter im rechten Teil. Drücken Sie die DISPLAY (Enter) Taste um das markierte Protokoll auszuwählen.
- Seite 40 BETRIEB Intelect Mobile Ultrasound ® V V O O R R B B E E R R E E I I T T E E N N D D E E R R H H A A U U T T D D E E S S P P A A T T I I E E N N T T E E N N A A U U F F D D I I E E U U L L T T R R A A S S C C H H A A L L L L B B E E H H A A N N D D L L U U N N G G Bevor Sie den Patienten mit dem Tonkopf berühren, sollten Sie zuerst die Haut des Patienten auf die Ultraschallbehandlung vorbereiten.
-
Seite 41: Starten, Beenden Und Unterbrechen Der Behandlung39
BETRIEB Intelect ® Mobile Ultrasound STARTEN, BEENDEN UND UNTERBRECHEN DER BEHANDLUNG Die Bedienschnittstelle besteht aus Tasten mit einem Flüssigkristalldisplay (LCD). Der Bediener ist in der Lage Parameteroptionen im Display abzulesen und über die Tasten des Bedienfelds seine Auswahl zu treffen. Der LCD bietet während der Behandlung ständig Informationen über Leistung und verstrichene Zeit. - Seite 42 BETRIEB Intelect Mobile Ultrasound ® STARTEN, BEENDEN UND UNTERBRECHEN DER BEHANDLUNG (fortsetzung) Drücken Sie die Betriebszyklus-Taste um 10 %, 20 %, 50 % oder ununter brochener Betriebszyklus auszuwählen. Wenn die Taste gedrückt wird, ertönt ein Ton, wenn der Betriebszyklus zwischen den Optionen im LCD wechselt. Drücken Sie die Zeittaste und erhöhen oder verringern Sie die Behandlungszeit mit den Nach-oben- oder Nach-unten-Pfeiltasten.
- Seite 43 BETRIEB Intelect ® Mobile Ultrasound STARTEN, BEENDEN UND UNTERBRECHEN DER BEHANDLUNG (fortsetzung) Drücken Sie die START-Taste. Der Timer zählt 3 Sekunden rückwärts und die Ultraschall-Leistung wird erhöht. ANMERKUNG: Wenn die Behandlungszeit abgelaufen ist, ertönt ein Ton. Die Behandlung kann jederzeit unterbrochen werden, wenn man die STOPP- oder PAUSE-Taste drückt.
-
Seite 44: Verwendung Der Kontaktfunktion
BETRIEB Intelect Mobile Ultrasound ® VERWENDUNG DER KONTAKTFUNKTION Die Kontaktfunktion des Intelect Mobiler Ultraschall wurde entwickelt um anzuzeigen, wenn der Tonkopf keinen ausre- ichenden Kontakt mit der Haut des Patienten hat. "Guter Kontakt" wird erreicht, indem eine ausreichende Menge Gel verwendet wird und der Tonkopf zufriedenstellenden Kontakt zur Haut des Patienten hat. - Seite 45 BETRIEB Intelect ® Mobile Ultrasound VERWENDUNG DER KONTAKTFUNKTION (fortsetzung) Drücken Sie die Taste BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) oder FREQUENZ (Nach-unten-Pfeiltaste) bis die Option Einstellen der Kontaktfunktion markiert wird. Drücken Sie die DISPLAY (Enter) Taste um das Menü Kontakteinstellungen anzuzeigen. Drücken Sie die Tasten Frequenz (nach-unten-Pfeiltaste) oder Betriebszyklus (Nach-oben-Pfeiltaste) um die Art und Weise auszuwählen, in der Sie aufmerk sam gemacht werden wollen, wenn der Tonkopf den Kontakt zum Patienten verliert.
- Seite 46 BETRIEB Intelect Mobile Ultrasound ® VERWENDUNG DER KONTAKTFUNKTION (fortsetzung) Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzep tieren.
-
Seite 47: Dienstprogramme Des Systems
BETRIEB Intelect ® Mobile Ultrasound DIENSTPROGRAMME DES SYSTEMS Signaltöne Signaltöne ertönen unter den folgenden Bedingungen: • Änderung der Frequenz oder des Betriebszyklus. • Die Höchsttemperatur für die Tonkopf-Erwärmung wurde überschritten. • Die aufladbaren Batterien sind zu schwach (in diesem Fall wird die Batteriezustandsanzeige schwach angezeigt). - Seite 48 BETRIEB Intelect Mobile Ultrasound ® DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Um die INTENSITÄT und die BEHANDLUNGSZEIT zu ändern, berühren Sie die entsprechenden Tasten und verwenden die Nach-oben- oder Nach-unten- Pfeiltasten um zu den gewünschten Einstellungen zu gelangen. Ändern der Start-Voreinstellungen Die folgenden Start-Voreinstellungen können geändert und als neue Voreinstellungen gespeichert werden: •...
- Seite 49 BETRIEB Intelect ® Mobile Ultrasound DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Drücken Sie die Taste BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) und FREQUENZ (Nach-unten-Pfeiltaste) um Protokoll "Speichern" zu markieren. Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzep tieren. Das Fenster Protokoll "Speichern" erscheint. Drücken Sie die Taste BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) oder FRE QUENZ (Nach-unten-Pfeiltaste) um Benutzerstandardprotokoll zu markieren.
- Seite 50 BETRIEB Intelect Mobile Ultrasound ® DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Drücken Sie eine beliebige Taste um die Einstellungen zu bestätigen. Sie kehren zum Menü klinische Mittel zurück. Das LCD heller oder dunkler machen Um das LCD heller oder dunkler zu machen, drehen Sie den Kontraststeuerungsschalter bis der Kontrast des Displays optimal ist.
- Seite 51 BETRIEB Intelect ® Mobile Ultrasound DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Sprache ändern Sie können die Sprache des Intelect ® Mobiler Ultraschall in jede der folgenden ändern: • Englisch • Portugiesisch • Schwedisch • Deutsch • Französisch • Niederländisch • Norwegisch • Spanisch •...
- Seite 52 BETRIEB Intelect Mobile Ultrasound ® DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzeptieren. Drücken Sie die Taste FREQUENZ (Nach-unten-Pfeiltaste) und BETRIEBSZYKLUS (Nach-oben-Pfeiltaste) um die entsprechende Sprache zu markieren. Drücken Sie die DISPLAY (Enter) Taste um den markierten Bereich zu akzeptieren.
- Seite 53 BETRIEB Intelect ® Mobile Ultrasound DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Verwendung der Funktion Tonkopferwärmen Zur Verwendung der Funktion Tonkopferwärmen gehen Sie wie folgt vor: Drücken Sie die Taste Kopf-Erwärmen. Der Tonkopf erwärmt sich auf knapp über Körpertemperatur. Ein kleines Thermometersymbol erscheint im LCD. Drücken Sie die Kopf-Erwärmungstaste erneut um die Funktion zu deaktivieren.
- Seite 54 BETRIEB Intelect Mobile Ultrasound ® DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Aufrufen der Versionsinformation des Geräts Verwenden Sie dieses Dienstprogramm um zu überprüfen, dass das Gerät die neueste verfügbare Software enthält. Dafür befolgen Sie die folgenden Schritte: Drücken Sie die Taste Klinische Mittel. Das Menü...
- Seite 55 BETRIEB Intelect ® Mobile Ultrasound DIENSTPROGRAMME DES SYSTEMS (fortsetzung) Drücken Sie die DISPLAY (Enter) Taste zum Bestätigen der markierten Auswahl. Der Hauptbildschirm erscheint mit der Versionsinformation des Geräts. Drücken Sie eine beliebige Taste zum Wiederaufrufen des Menüs Klinische Mittel.
-
Seite 56: Zubehör
ZUBEHÖR Intelect Mobile Ultrasound ® Standardzubehör Optionales Zubehör 5 cm Applikator (Blau)-27335 1 cm Applikator (Blau)-27333 Ultraschall-Übertragungsgel 9 Unzen-Flasche-4248 2 cm Applikator (Blau)-27334 Stromkabel (Europa)-21284 10 cm Applikator (Blau)-27336 Stromkabel (US)-78121 Batteriepack-27478 Stromkabel (Australien)-20971 Intelect Mobile Transporttasche-27467 Stromkabel (Schweiz)-20972 Ultraschall-Übertragungsgel 5 Liter-4238 Stromkabel (Großbritannien)-20973 Stromkabel (Dänemark)-20974 Stromkabel (Japan)-20975... -
Seite 57: Problemlösung
PROBLEMLÖSUNG Intelect ® Mobile Ultrasound FEHLERMELDUNGEN Die folgenden Mitteilungen werden unter den folgenden Umständen im "Zustandsbereich" des LCD angezeigt. Meldung wird angezeigt wenn Kopf Über Temp. Tonkopf erreicht eine Temperatur, die das Kristall beschädigen könnte Kein Kopf gefunden Tonkopf nicht angeschlossen oder fehlerhafter Tonkopf Jeder vom Gerät festgestellte Fehler beendet sofort die Behandlung. -
Seite 58: Wartung
WARTUNG Intelect Mobile Ultrasound ® Wartung des Intelect Mobiler Ultraschall Die folgenden Teile sollten mindestens monatlich überprüft werden um die korrekte Funktion des Geräts zu gewährleisten: • Stromkabel und Stecker: Überprüfen, ob das Kabel durchgescheuert bzw. geknickt ist und die Isolation gerissen oder zerschnitten ist. -
Seite 59: Garantiereparatur / Reparatur Außerhalb Der Garantie
2. Kopie der Originalrechnung des Kaufs des Geräts. 3. Schicken Sie das Gerät in der Originalverpackung mit dem gesamten Zubehör und den unter 1. verlangten Informationen an die Fabrik: Chattanooga Group 4717 Adams Road Hixson, TN 37343 USA Telefon: +1 423 870-7200 FAX: +1 423 870-2046 Web Address: www.chattgroup.com... -
Seite 60: Garantie
Mobile Ultrasound ® Die Chattanooga Group, Inc. ('das Unternehmen') garantiert, dass das Intelect® Mobiler Ultraschall ("Produkt") frei von Material- und Herstellungsfehlern ist. Diese Garantie gilt für zwei Jahre (24 Monate) ab dem Datum des ursprünglichen Kaufs durch den Kunden. Sollte dieses Produkt während dieser zweijährigen Frist wegen eines Material- oder Herstellungsfehlers nicht mehr funktionieren, dann wird das Unternehmen... - Seite 61 More Trusted Products from Chattanooga Group Adapta® Magneciser® Massage Tables & Chairs Exercise Equipment A.E.R.® Boot Measurement Instruments Intelect ® Mobile Ultrasound Auto Edema Reduction Boot Dynamometers, Goniometers, etc. A.E.R.® Compression System Myossage® Hot and Cold Compression Therapy Massage Lotion boo-boo pac ™...
