Artikel-Nr. 10405047-06, Revision 02

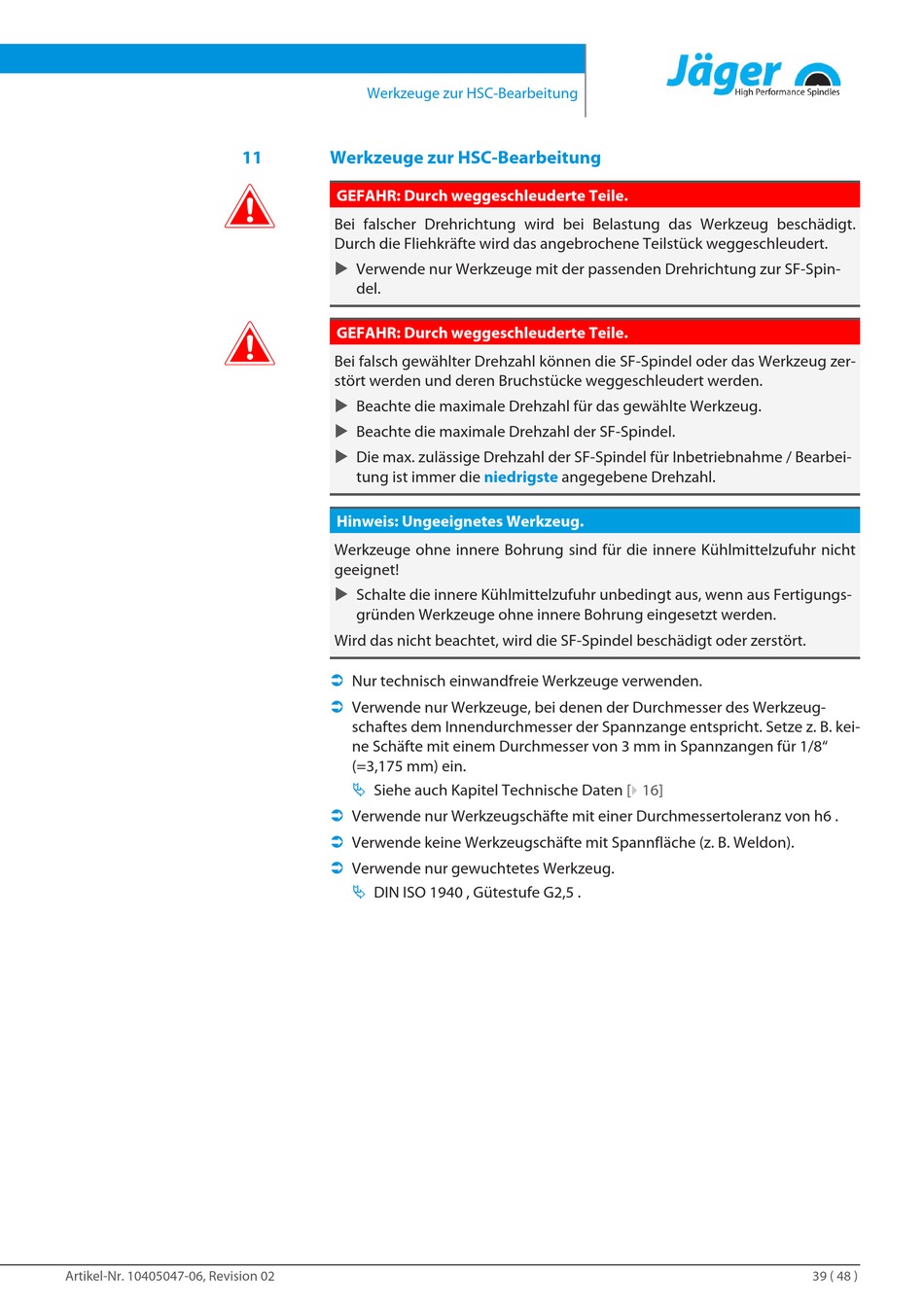

Werkzeuge zur HSC-Bearbeitung
11
Werkzeuge zur HSC-Bearbeitung
GEFAHR: Durch weggeschleuderte Teile.
Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt.
Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert.
u
Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin-
del.
GEFAHR: Durch weggeschleuderte Teile.
Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer-
stört werden und deren Bruchstücke weggeschleudert werden.
u
Beachte die maximale Drehzahl für das gewählte Werkzeug.
u
Beachte die maximale Drehzahl der SF-Spindel.
u
Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei-
tung ist immer die
Hinweis: Ungeeignetes Werkzeug.
Werkzeuge ohne innere Bohrung sind für die innere Kühlmittelzufuhr nicht
geeignet!
u
Schalte die innere Kühlmittelzufuhr unbedingt aus, wenn aus Fertigungs-
gründen Werkzeuge ohne innere Bohrung eingesetzt werden.
Wird das nicht beachtet, wird die SF-Spindel beschädigt oder zerstört.
Ü
Nur technisch einwandfreie Werkzeuge verwenden.
Ü
Verwende nur Werkzeuge, bei denen der Durchmesser des Werkzeug-
schaftes dem Innendurchmesser der Spannzange entspricht. Setze z. B. kei-
ne Schäfte mit einem Durchmesser von 3 mm in Spannzangen für 1/8"
(=3,175 mm) ein.
Ä
Siehe auch Kapitel Technische Daten
Ü
Verwende nur Werkzeugschäfte mit einer Durchmessertoleranz von h6 .
Ü
Verwende keine Werkzeugschäfte mit Spannfläche (z. B. Weldon).
Ü
Verwende nur gewuchtetes Werkzeug.
Ä
DIN ISO 1940 , Gütestufe G2,5 .
niedrigste
angegebene Drehzahl.
[
16]
}
39 ( 48 )
