Drehdurchführung, Vertikal Montiert; Drehdurchführung, Horizontal Montiert - JÄGER Z80-H536.08 S8RW3 Handbuch

Musterabbildung: Leckage
Musterabbildung: Leckage
Artikel-Nr. 10405047-06, Revision 02

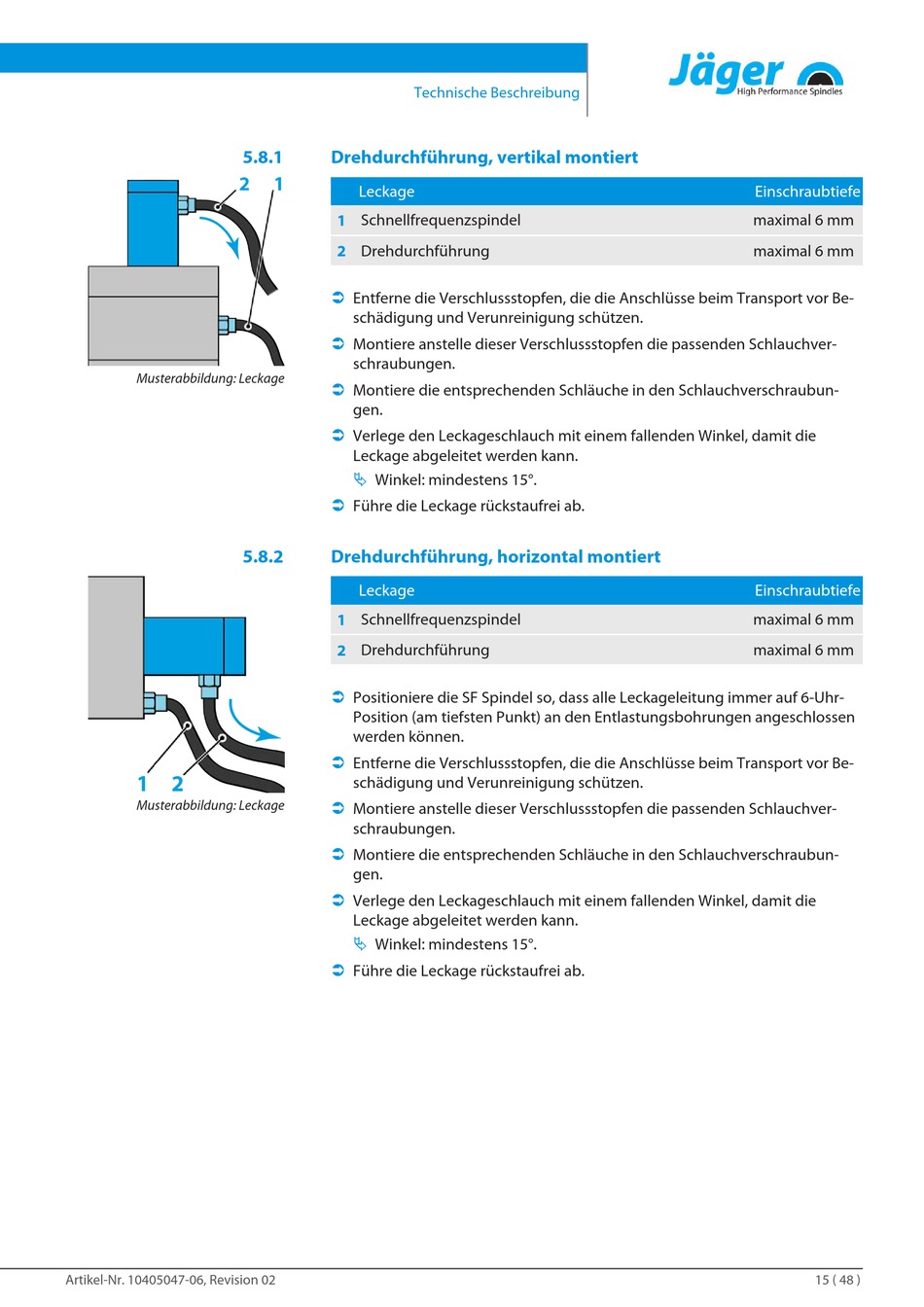

Technische Beschreibung
5.8.1 Drehdurchführung, vertikal montiert
Leckage
Schnellfrequenzspindel
1
2 Drehdurchführung
Ü Entferne die Verschlussstopfen, die die Anschlüsse beim Transport vor Be-
schädigung und Verunreinigung schützen.
Ü Montiere anstelle dieser Verschlussstopfen die passenden Schlauchver-
schraubungen.
Ü Montiere die entsprechenden Schläuche in den Schlauchverschraubun-
gen.
Ü Verlege den Leckageschlauch mit einem fallenden Winkel, damit die
Leckage abgeleitet werden kann.
Ä Winkel: mindestens 15°.
Ü Führe die Leckage rückstaufrei ab.
5.8.2 Drehdurchführung, horizontal montiert
Leckage
Schnellfrequenzspindel
1
2 Drehdurchführung
Ü Positioniere die SF Spindel so, dass alle Leckageleitung immer auf 6-Uhr-
Position (am tiefsten Punkt) an den Entlastungsbohrungen angeschlossen
werden können.
Ü Entferne die Verschlussstopfen, die die Anschlüsse beim Transport vor Be-
schädigung und Verunreinigung schützen.
Ü Montiere anstelle dieser Verschlussstopfen die passenden Schlauchver-
schraubungen.
Ü
Montiere die entsprechenden Schläuche in den Schlauchverschraubun-
gen.
Ü
Verlege den Leckageschlauch mit einem fallenden Winkel, damit die
Leckage abgeleitet werden kann.
Ä Winkel: mindestens 15°.
Ü Führe die Leckage rückstaufrei ab.
Einschraubtiefe
maximal 6 mm
maximal 6 mm
Einschraubtiefe
maximal 6 mm
maximal 6 mm
15 ( 48 )
