Artikel-Nr. 10405047-06, Revision 02
Ü
Leitungen kurz halten.
Ü
Nicht die oben angegebenen Drücke überschreiten.
Ü
Druckpulsation vermeiden.
Ä
maximal ± 5 bar.
Ü
Druckspitzen vermeiden.
Eine pulsationsarme Förderung (± 2 bar) der Medien durch die Pumpe erhöht
die Lebensdauer der Kühlschmiermittel-Anlagenkomponenten und reduziert
den Geräuschpegel.
8.6

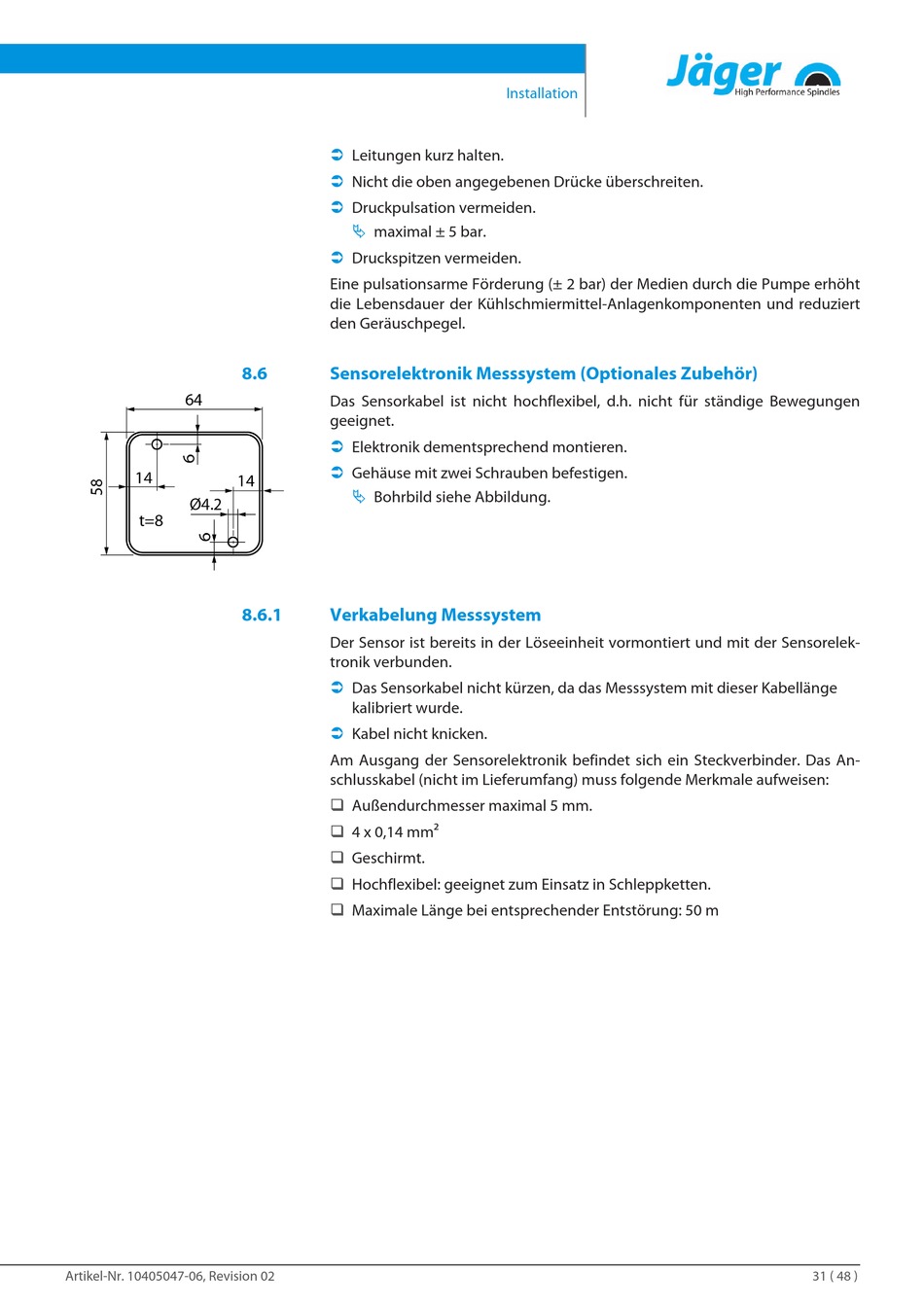

Sensorelektronik Messsystem (Optionales Zubehör)
Das Sensorkabel ist nicht hochflexibel, d.h. nicht für ständige Bewegungen
geeignet.
Ü
Elektronik dementsprechend montieren.
Ü
Gehäuse mit zwei Schrauben befestigen.
Ä
Bohrbild siehe Abbildung.
8.6.1
Verkabelung Messsystem
Der Sensor ist bereits in der Löseeinheit vormontiert und mit der Sensorelek-
tronik verbunden.
Ü
Das Sensorkabel nicht kürzen, da das Messsystem mit dieser Kabellänge
kalibriert wurde.
Ü
Kabel nicht knicken.
Am Ausgang der Sensorelektronik befindet sich ein Steckverbinder. Das An-
schlusskabel (nicht im Lieferumfang) muss folgende Merkmale aufweisen:
q
Außendurchmesser maximal 5 mm.
q
4 x 0,14 mm²
q
Geschirmt.
q
Hochflexibel: geeignet zum Einsatz in Schleppketten.
q
Maximale Länge bei entsprechender Entstörung: 50 m
Installation
31 ( 48 )
