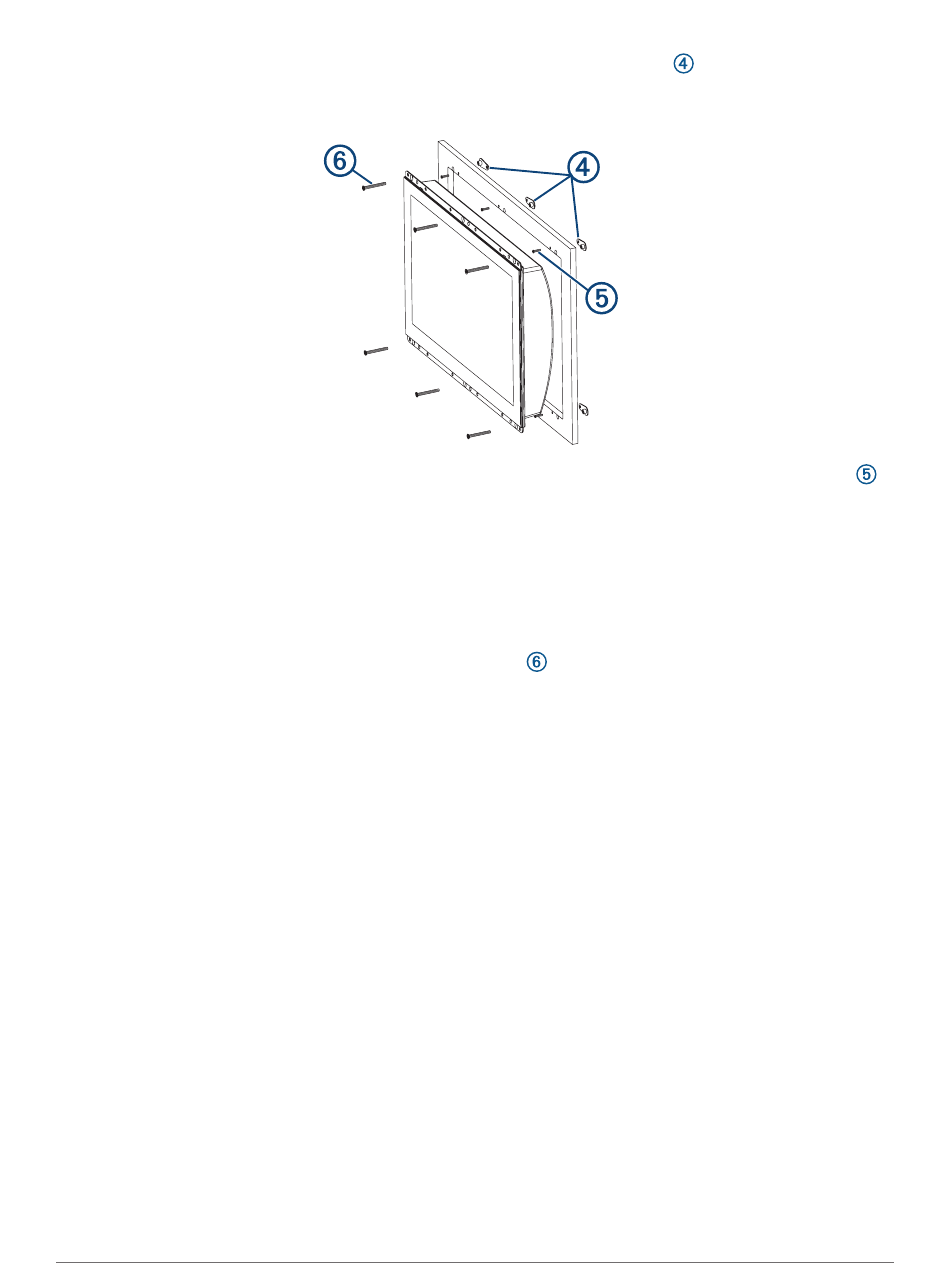

15 Beginnen Sie in einer Ecke des Montageorts, und bringen Sie eine Annietmutter
Montagefläche an, sodass die großen und kleinen Löcher aufeinander ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch passen.
16 Befestigen Sie die Annietmutter an der Montagefläche, indem Sie eine der mitgelieferten M3-Schrauben
das kleinere 3,6-mm-Loch (
17 Wiederholen Sie die Schritte 15 und 16 für alle Annietmuttern auf der Ober- und Unterseite des Geräts.
18 Wenn Sie nach der Montage des Geräts keinen Zugang zur Rückseite des Geräts mehr haben, schließen Sie
alle erforderlichen Kabel an, bevor Sie das Gerät in den Ausschnitt einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte, indem Sie die nicht verwendeten Anschlüsse mit
den zugehörigen Schutzkappen abdecken.
19 Setzen Sie das Gerät in den Ausschnitt ein.
20 Sichern Sie das Gerät mit den mitgelieferten M4-Schrauben
der Montagefläche.
21 Entfernen Sie vorsichtig den Stoßschutz aus Gummi, und entsorgen Sie ihn.
22 Montieren Sie die Verkleidung, indem Sie sie an den Ecken des Geräts einrasten lassen.
Hinweise zum Verbinden des Geräts
Beachten Sie beim Verbinden dieses Geräts mit der Stromversorgung und anderen Garmin Geräten folgende
Hinweise.
• Die Strom- und Masseanschlüsse der Batterie müssen überprüft werden, um sicherzustellen, dass sie sicher
sitzen und sich nicht lösen können.
• Die Kabel sind möglicherweise ohne installierte Sicherungsringe verpackt. Die Kabel sollten vor der
Installation der Sicherungsringe verlegt werden.
• Nachdem Sie einen Sicherungsring an einem Kabel montiert haben, sollten Sie sich vergewissern, dass der
Ring sicher verbunden und der Dichtungsring richtig positioniert ist, damit die Strom- oder Datenverbindung
sicher ist.
9
/
Zoll) einschrauben.
64
an der Rückseite der
oder Holzschrauben (je nach Montageart) an
in
5
