Element
Wenn das NMEA 0183 Gerät nur über eine Eingangsleitung (Rx) verfügt (nicht A, B, + oder -), schließen Sie die
pinkfarbene Leitung nicht an.
Wenn das NMEA 0183 Gerät nur über eine Ausgangsleitung (Tx) verfügt (nicht A, B, + oder -), müssen Sie die
weiße/orangefarbene Leitung mit der Masse verbinden.

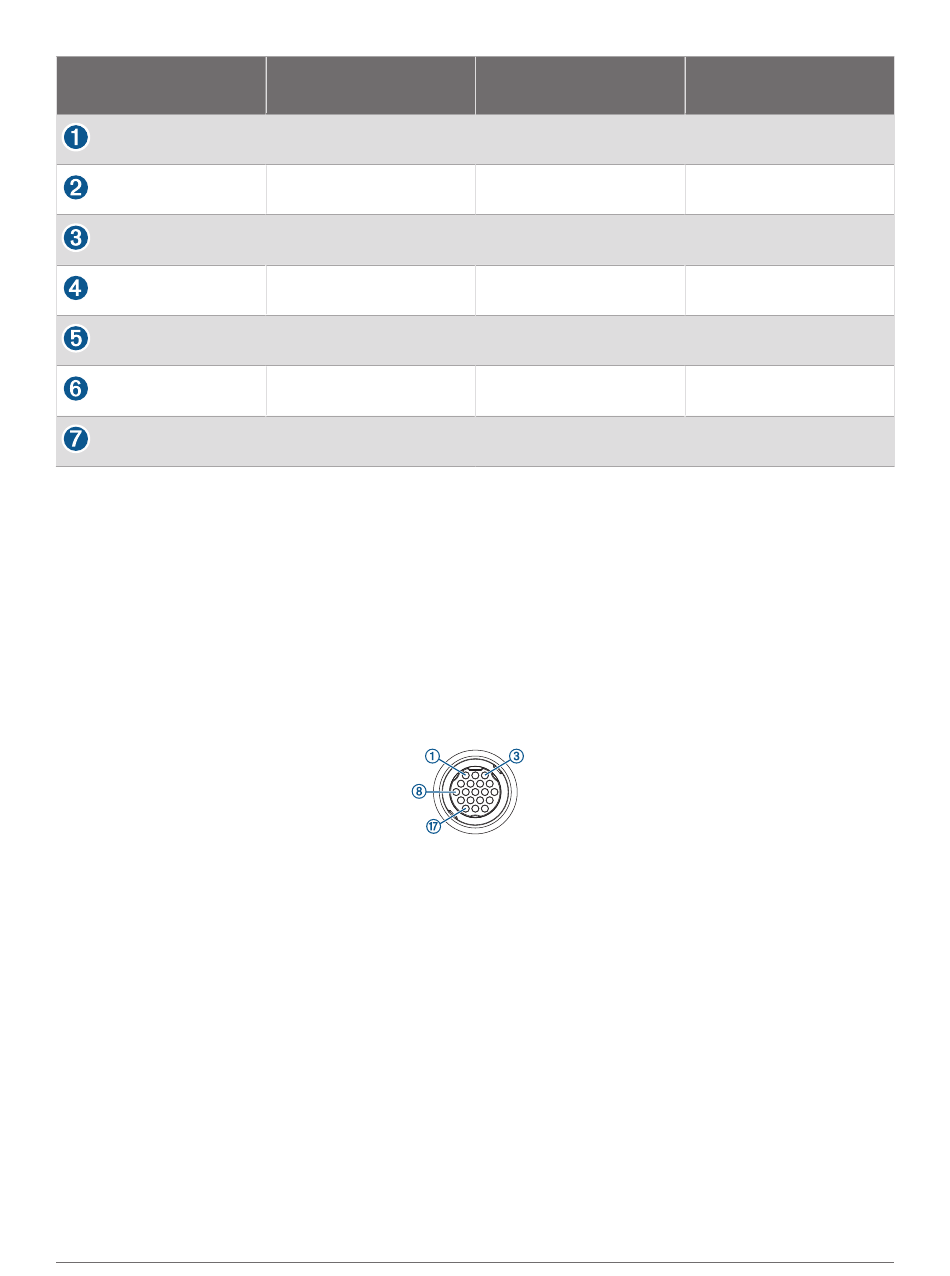

Pinbelegung des NMEA 0183 mit Audiokabel
Das NMEA 0183 Kabel einen Audio-Ausgang und einen RCA-Stecker für die Verbindung zu einem Radio,
darunter Fusion
Radios. Erwerben Sie dieses optionale Kabel (010-12390-21) unter
®
Ihrem Garmin Händler.
Nach der Installation können Sie den RCA-Stecker mit dem AUX-Eingang des Radios verbinden, sodass der
HDMI Eingang des Kartenplotters auf dem Radio ausgegeben wird.
Diese Pinbelegungsinformationen sind für das NMEA 0183 mit Audiokabel vorgesehen.
Funktion der Garmin
Leitung
Leistung
Stromversorgung, Masse
Daten, Masse
Rx/A (Eingang +)
Rx/B (Eingang -)
Tx/A (Ausgang +)
Tx/B (Ausgang -)
Farbe der Garmin Leitung
Rot
Schwarz
Schwarz
Weiß/Orange
Weiß
Grau
Pink
Funktion der Leitung des
NMEA 0183 Geräts
Leistung
Stromversorgung, Masse
Daten, Masse
Tx/A (Ausgang +)
Tx/B (Ausgang -)
Rx/A (Eingang +)
Rx/B (Eingang -)
garmmin.com
oder bei
11
