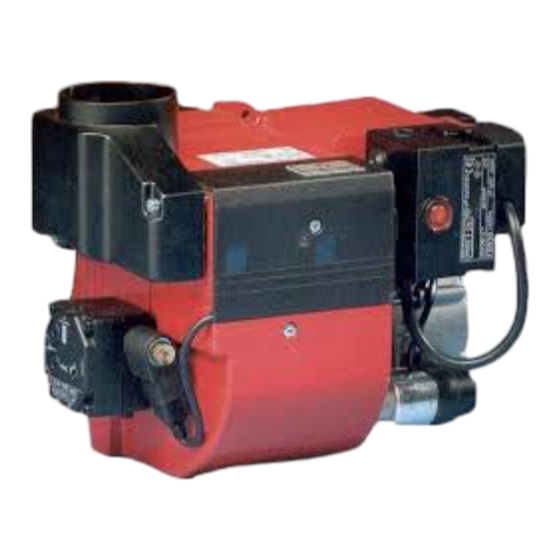

- Seite 1 178 039 16-2 2017-10–04 Providing sustainable energy solutions worldwide Installations- und Wartungsanweisungen BENTOFLEX ST 120 KAV...
-
Seite 3: Beschreibung
BESCHREIBUNG Bauteile 1. Entstörtaste 8. Brennerrohr 14. Antriebskuppling 2. Steuergerät 9. Zündelektroden 15. Anzeige, Luftklappe 3. Zündtransformator 10. Öldruckrohr 16. Gebläserad 4. Zündkabel 11. Luftklappe 17. Einstellung, Luftklappe 5. Düsenstock 12. Magnetventil 18. Fotowiderstand 6. Düse 13. Pump 19. Motor 7. -
Seite 4: Technische Daten
TECHNISCHE DATEN ST120KAV Baumasse Flansch A ø89,7 130-150 Flansch B ø89,5 Brennerrohr Brennerohr- Flansch A Flansch B Flansch C länge Masse B Masse B Masse B 136-150 Leistungsbereich und Düsen - Empfehlung Brennerrohr Öldurchsatz Leistung Empfehlung Empfehlung Düse Pumpendruck kg/h Mcal/h Winkel 2,0-5,6... - Seite 5 TECHNISCHE DATEN Abmessung des Flansches ø89,7 Flansch A 130-150 Flansch B ø89,5 136-150 Flansch C ø90 Flansch D ø90 125-150 171 216 46 08-01...
-
Seite 6: Allgemeine Anweisungen
ALLGEMEINE ANWEISUNGEN Allgemeine Regel dung überschreiten. Massnahmen Pumpeneinstellung Die Installation eines Ölbrenners ist um die Temperatur zu erhöhen: Siehe separate Beschreibung der nach den geltenden örtlichen Vor- Isolierung Schornsteins Pumpe. schriften auszuführen. Der Installateur kaltem Bodenraum Wartung ist verplichtet sich mit den Vor- Einbau eines Einsatzrohres Der Kessel/Brenner soll regelmässig schriften für Öl und Verbrennung... -
Seite 7: Wartung Des Ölbrenners
WARTUNG DES ÖLBRENNERS Warnung! Vor Wartung den Strom mit dem Hauptschalter abschalten und die Ölzufuhr schliessen. Wartung des Mischkopfs und des Düsenstocks 171 306 54 08-01... -
Seite 8: Elektrische Ausrüstung
ELEKTRISCHE AUSRÜSTUNG Feuerungsautomat: LOA21... / LOA24.. Mit Vorwärmer Schaltplan Bauteile A1 Ölfeuerungsautomat (1)(2) A2 Doppelthermostat E1 Vorwärmer F1 Sicherung, max. 10A H1 Alarmlampe H2 Signallampe (wahlweise) M1 Brennermotor P1 Betriebsstundenzähler (wahlweise) R1 Fotowiderstand S3 Hauptschalter T1 Zündtransformator Y1 Magnetventil X1 Eurostecker, Brenner X2 Eurostecker, Kessel Die Kabelfarben des Vorwärmers: Blau... - Seite 9 ELEKTRISCHE AUSRÜSTUNG Feuerungsautomat: LOA21... / LOA24.. Mit Vorwärmer Funktion Betriebsschalter ZU Doppelthermostat ZU Der Vorwärmer erhält Spannung und die Vorwärmungszeit fängt an. Diese dauert bis die Betriebstemperatur des Öls erreicht worden ist und der Vorwärmerthermostat schliesst (2). Der Vorwärmerthermostat schliesst Der Brennermotor läuft an, ein Zündfunke bildet sich und die Vorbelüftung dauert bis die Vorbelüftungsperiode abläuft und das Magnetventil öffnet (3).
- Seite 10 ANWEISUNGEN PUMPE DANFOSS BFP41 Technische Daten Viskositätsbereich: 1,3-12,0 mm Druckbereich: 7-15 bar Druckeinstellung bei Lieferung: 10 bar Spulenspannung: 220/240V 50/60 Hz Öltemperatur: -10 till+70°C Bestandteile Düsenanschluss G 1/8" Manometeranschluss G 1/8" Druckregelung Patronenilter Vakuummeteranschluss G 1/8" Rücklauleitung G 1/4" Saugleitung G 1/4" Umleitstopfen Saugleitungstabellen Die Saugleitungstabellen bestehen...
- Seite 11 ANWEISUNGEN PUMPE DANFOSS BFP41 Funktion Danfoss BFP41 Wenn der Ölpumpe anläuft, wird das Öl vom Saugstutzen (S) durch das Filter (H) zur Saugseite (C) des Zahnrades gesaugt. Danach wird das Öl zur Druckseite des Zahnrades gefördert und unter Druck gesetzt. Der Druck wird vom Regelventil (P mit der Membrane (D) gesteuert und auf dem eingestellten Wert kon-...
- Seite 12 DÜSENTABELLE Pumpendruck bar kg/h Mcal/h kg/h Mcal/h kg/h Mcal/h kg/h Mcal/h 0,40 1,33 1,41 1,49 1,56 0,50 1,66 1,76 1,86 1,95 0,60 2,00 2,12 2,23 2,34 0,65 2,16 2,29 2,42 2,54 0,75 2,49 2,65 2,79 2,93 0,85 2,83 3,00 3,16 3,32 1,00 3,33...
- Seite 13 DÜSENTABELLE Pumpendruck bar kg/h Mcal/h kg/h Mcal/h kg/h Mcal/h kg/h Mcal/h 0,40 1,63 1,70 1,76 1,82 0,50 2,04 2,12 2,20 2,28 0,60 2,45 2,55 2,64 2,73 0,65 2,65 2,75 2,86 2,96 0,75 3,08 3,18 3,30 3,42 0,85 3,47 3,61 3,74 3,87 1,00 4,08...
-
Seite 14: Brenner Startet Nicht Nach Normalbetrieb
FEHLERSUCHE Brenner Startet Nicht Merkmale Ursachen Behebung Motor läuft an Flamme unstabil Vorbelüftung Luftüberschuss Luftklappe einstellen Niedriger Öldruck Öldruck kontrollieren Flammenbildung Düse im Verhältnis zu Brennerkopf- Fehlerhafte Einstellung des Brennerkopfes dimension und Elektrodenposition Brenner schaltet auf Störung kontrollieren Fotowiderstand sieht kein Licht Kontrollieren dass Fotowiderstand sauber Motor läuft an ist und Licht sieht... -
Seite 17: Allgemeines
BEDIENUNGSANWEISUNG FÜR VOLLAUTOMATISCHE LEICHTÖLBRENNER Allgemeines Bei eventuell auftretenden Störungen ist folgendermassen zu verfahren: Der Brenner arbeitet nach dem Prinzip der Hochdruck- zerstäubung. Er startet, wenn die Kesseltemperatur Strom abschalten, Kesseltür öffnen und Feuerraum des niedriger ist, als die am Thermostat eingestellte Kessels ca. - Seite 20 Enertech AB. P.O Box 309, SE-341 26 Ljungby. www.bentone.se, www.bentone.com...
