Schraubsystem
Montage
Grundregal
(Beispiel)
mit 5 Ebenen
Tabelle 1: Maximale Feldlast* und Aussteifung durch Eckwinkel
Aussteifung der Schraubregale
Bei Schraubregalen wird die Belastbarkeit und Stabilität durch die Verwendung von Eckwinkeln erreicht.
Sind größere Feldlasten als unten angegeben
erforderlich, bitten wir um Rücksprache. Durch
eine größere Anzahl Aussteifungselemente sind
diese realisierbar.
Feldlasten* und Anzahl Aussteifungsebenen
Regalhöhe:
Anzahl Fachböden:
Anzahl der Ebenen mit Eckwinkel
(Anzahl der ausgesteiften Ebenen)
max. Feldlast bei Fachboden 85 kg
Winkelprofile 35 x 35 x 1,5 mm
max. Feldlast bei Fachboden 150 kg
Winkelprofile 35 x 35 x 1,5 mm
max. Feldlast bei Fachboden 250 kg
Winkelprofile 40 x 40 x 2 mm
*Feldlast: Die Feldlast beschreibt die maximale Belastung eines Regalfeldes.
8

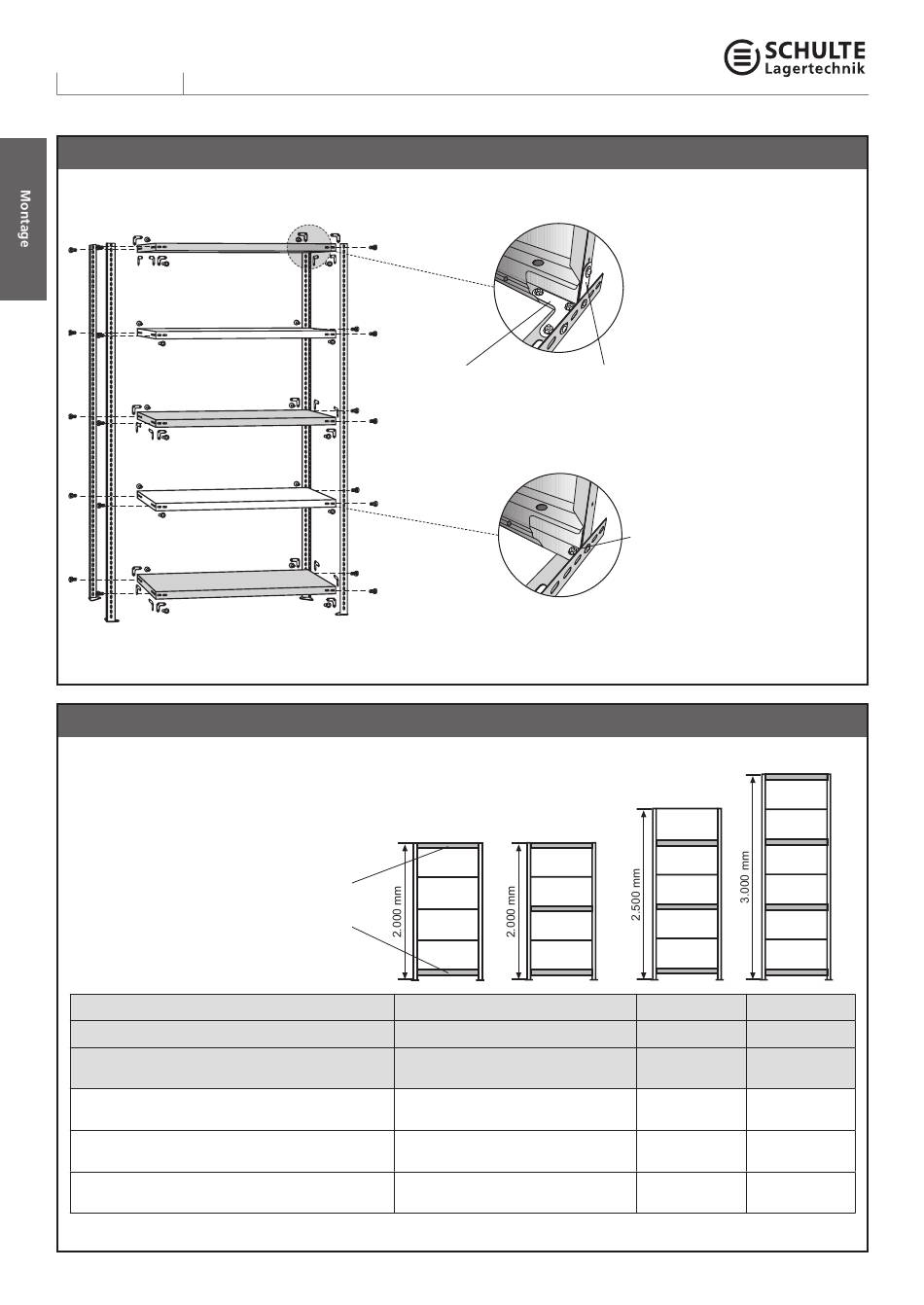

Montage der Fachböden und Eckwinkel beim Grundregal
Ebenen
mit
Eckwinkel
Montage der Eckwinkel
Eckwinkel
innen in
Längsrichtung
montieren
Montage Fachboden (ohne Eckwinkel)
Hinweis: Die Schrauben M6x16mm sind für die stirnseitigen
Verschraubungen zu verwenden.
Beachten Sie für die Montage der Eckwinkel die Tabelle 1 unten!
85 kg
150 kg
bis 2.000 mm
5 Stück
85 kg = 2 Ebenen 150 kg = 3 Ebenen
340 kg
746 kg
746 kg
24 Schrauben je Fachboden
mit Eckwinkeln
bestehend aus:
6 x M6x16mm für
und 18 x M6x12mm
Eckwinkel
aussen in
Tiefenrichtung
montieren
Verschraubung
der Fachböden
bestehend aus:
6 x M6x12mm
2 x M6x16mm
2.025 - 2.500 mm 2.525 - 3.000 mm
6 Stück
7 Stück
3 Ebenen
4 Ebenen
431 kg
473 kg
647 kg
617 kg
647 kg
617 kg
