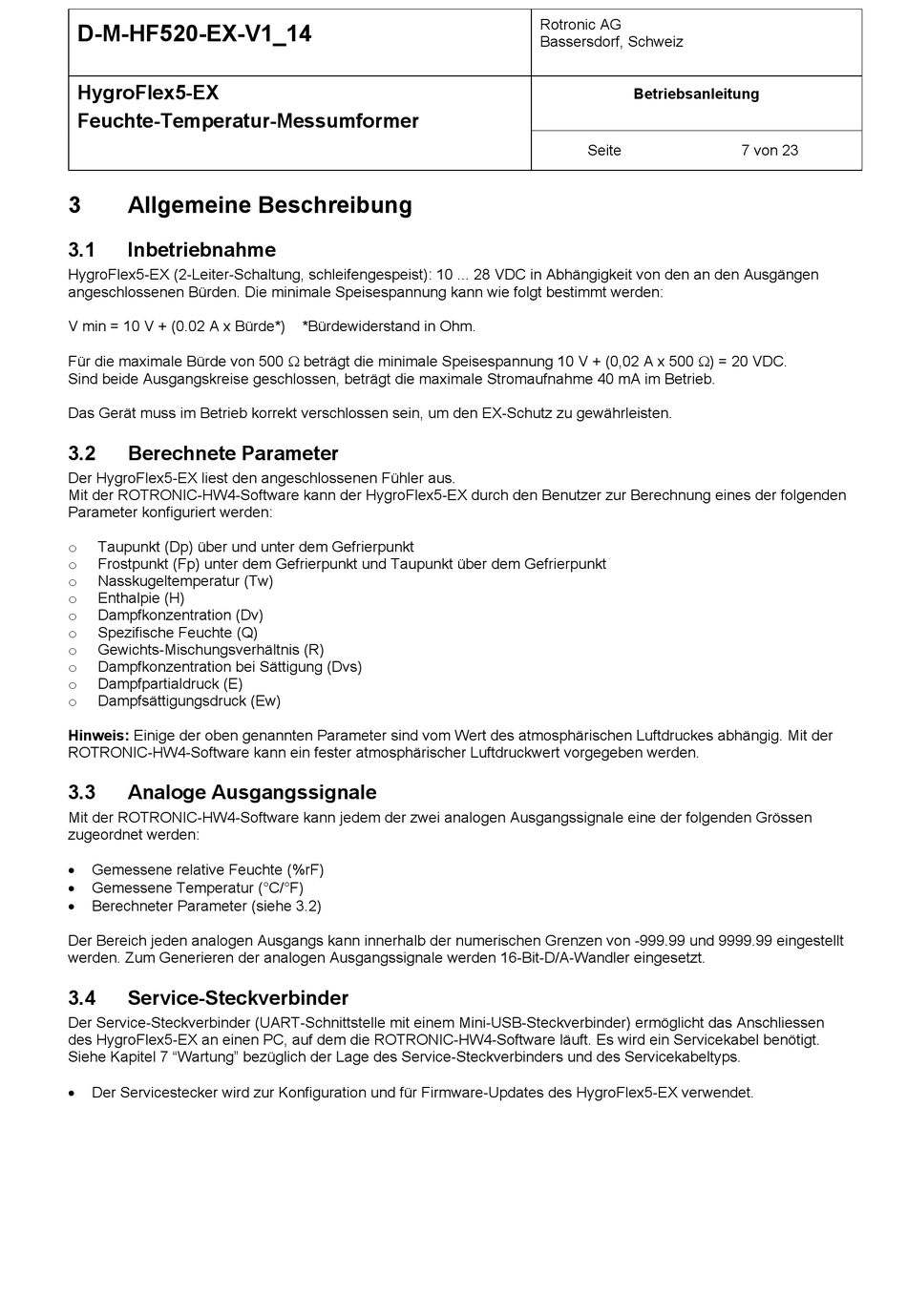

HygroFlex5-EX
Feuchte-Temperatur-Messumformer
3

Allgemeine Beschreibung

3.1

Inbetriebnahme

HygroFlex5-EX (2-Leiter-Schaltung, schleifengespeist): 10 ... 28 VDC in Abhängigkeit von den an den Ausgängen
angeschlossenen Bürden. Die minimale Speisespannung kann wie folgt bestimmt werden:
V min = 10 V + (0.02 A x Bürde*)
Für die maximale Bürde von 500  beträgt die minimale Speisespannung 10 V + (0,02 A x 500 ) = 20 VDC.
Sind beide Ausgangskreise geschlossen, beträgt die maximale Stromaufnahme 40 mA im Betrieb.
Das Gerät muss im Betrieb korrekt verschlossen sein, um den EX-Schutz zu gewährleisten.
3.2

Berechnete Parameter

Der HygroFlex5-EX liest den angeschlossenen Fühler aus.
Mit der ROTRONIC-HW4-Software kann der HygroFlex5-EX durch den Benutzer zur Berechnung eines der folgenden
Parameter konfiguriert werden:
Taupunkt (Dp) über und unter dem Gefrierpunkt
o
Frostpunkt (Fp) unter dem Gefrierpunkt und Taupunkt über dem Gefrierpunkt
o
Nasskugeltemperatur (Tw)
o
Enthalpie (H)
o
Dampfkonzentration (Dv)
o
Spezifische Feuchte (Q)
o
Gewichts-Mischungsverhältnis (R)
o
Dampfkonzentration bei Sättigung (Dvs)
o
Dampfpartialdruck (E)
o
Dampfsättigungsdruck (Ew)
o
Hinweis: Einige der oben genannten Parameter sind vom Wert des atmosphärischen Luftdruckes abhängig. Mit der
ROTRONIC-HW4-Software kann ein fester atmosphärischer Luftdruckwert vorgegeben werden.
3.3

Analoge Ausgangssignale

Mit der ROTRONIC-HW4-Software kann jedem der zwei analogen Ausgangssignale eine der folgenden Grössen
zugeordnet werden:

Gemessene relative Feuchte (%rF)

Gemessene Temperatur (°C/°F)

Berechneter Parameter (siehe 3.2)
Der Bereich jeden analogen Ausgangs kann innerhalb der numerischen Grenzen von -999.99 und 9999.99 eingestellt
werden. Zum Generieren der analogen Ausgangssignale werden 16-Bit-D/A-Wandler eingesetzt.
3.4

Service-Steckverbinder

Der Service-Steckverbinder (UART-Schnittstelle mit einem Mini-USB-Steckverbinder) ermöglicht das Anschliessen
des HygroFlex5-EX an einen PC, auf dem die ROTRONIC-HW4-Software läuft. Es wird ein Servicekabel benötigt.
Siehe Kapitel 7 "Wartung" bezüglich der Lage des Service-Steckverbinders und des Servicekabeltyps.

Der Servicestecker wird zur Konfiguration und für Firmware-Updates des HygroFlex5-EX verwendet.
*Bürdewiderstand in Ohm.
