D-M-HF520-EX-V1_14
HygroFlex5-EX
Feuchte-Temperatur-Messumformer

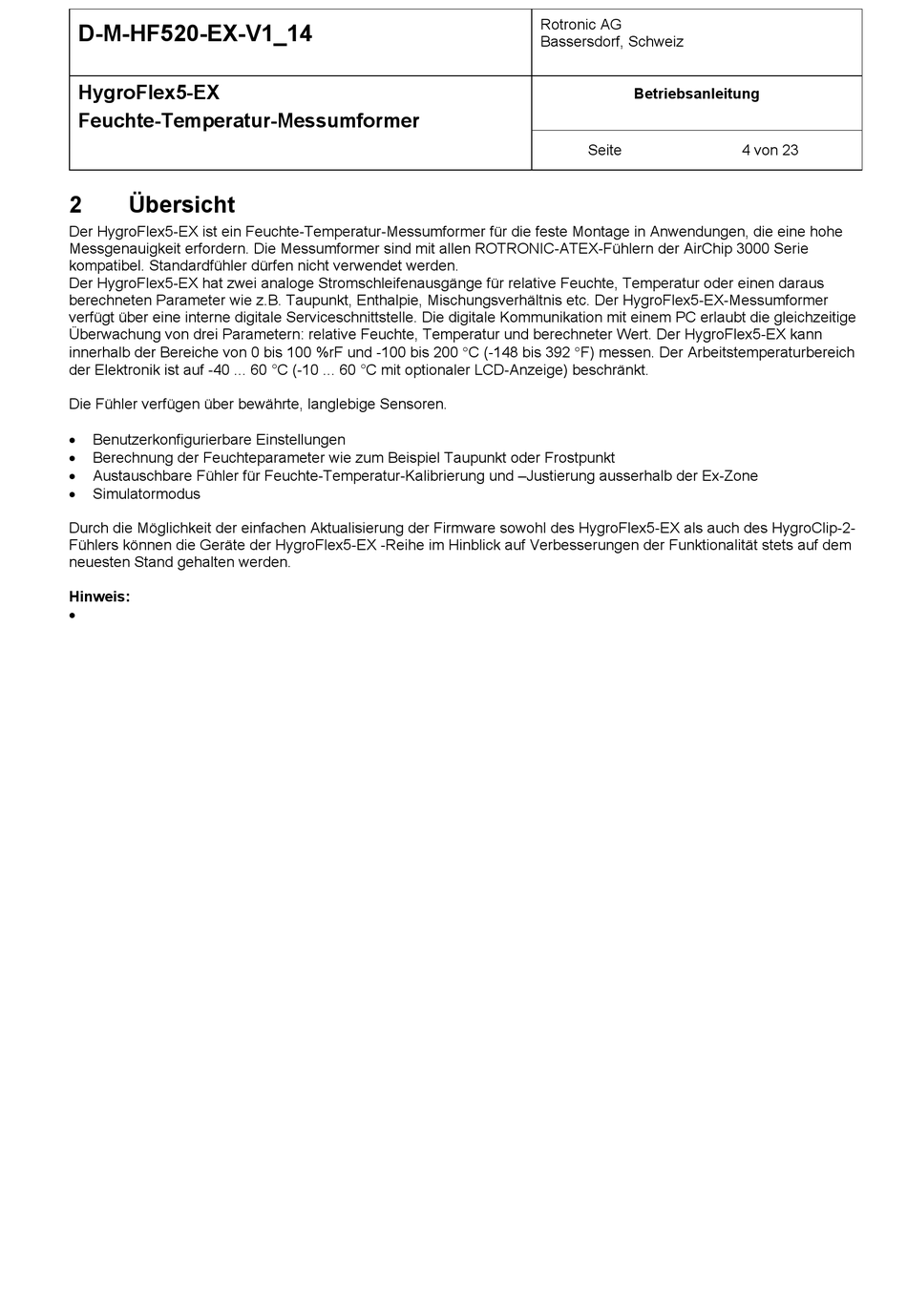

2 Übersicht
Der HygroFlex5-EX ist ein Feuchte-Temperatur-Messumformer für die feste Montage in Anwendungen, die eine hohe
Messgenauigkeit erfordern. Die Messumformer sind mit allen ROTRONIC-ATEX-Fühlern der AirChip 3000 Serie
kompatibel. Standardfühler dürfen nicht verwendet werden.
Der HygroFlex5-EX hat zwei analoge Stromschleifenausgänge für relative Feuchte, Temperatur oder einen daraus
berechneten Parameter wie z.B. Taupunkt, Enthalpie, Mischungsverhältnis etc. Der HygroFlex5-EX-Messumformer
verfügt über eine interne digitale Serviceschnittstelle. Die digitale Kommunikation mit einem PC erlaubt die gleichzeitige
Überwachung von drei Parametern: relative Feuchte, Temperatur und berechneter Wert. Der HygroFlex5-EX kann
innerhalb der Bereiche von 0 bis 100 %rF und -100 bis 200 C (-148 bis 392 F) messen. Der Arbeitstemperaturbereich
der Elektronik ist auf -40 ... 60 °C (-10 ... 60 °C mit optionaler LCD-Anzeige) beschränkt.
Die Fühler verfügen über bewährte, langlebige Sensoren.

Benutzerkonfigurierbare Einstellungen

Berechnung der Feuchteparameter wie zum Beispiel Taupunkt oder Frostpunkt

Austauschbare Fühler für Feuchte-Temperatur-Kalibrierung und –Justierung ausserhalb der Ex-Zone

Simulatormodus
Durch die Möglichkeit der einfachen Aktualisierung der Firmware sowohl des HygroFlex5-EX als auch des HygroClip-2-
Fühlers können die Geräte der HygroFlex5-EX -Reihe im Hinblick auf Verbesserungen der Funktionalität stets auf dem
neuesten Stand gehalten werden.
Hinweis:

Rotronic AG
Bassersdorf, Schweiz
Betriebsanleitung
Seite 4 von 23
