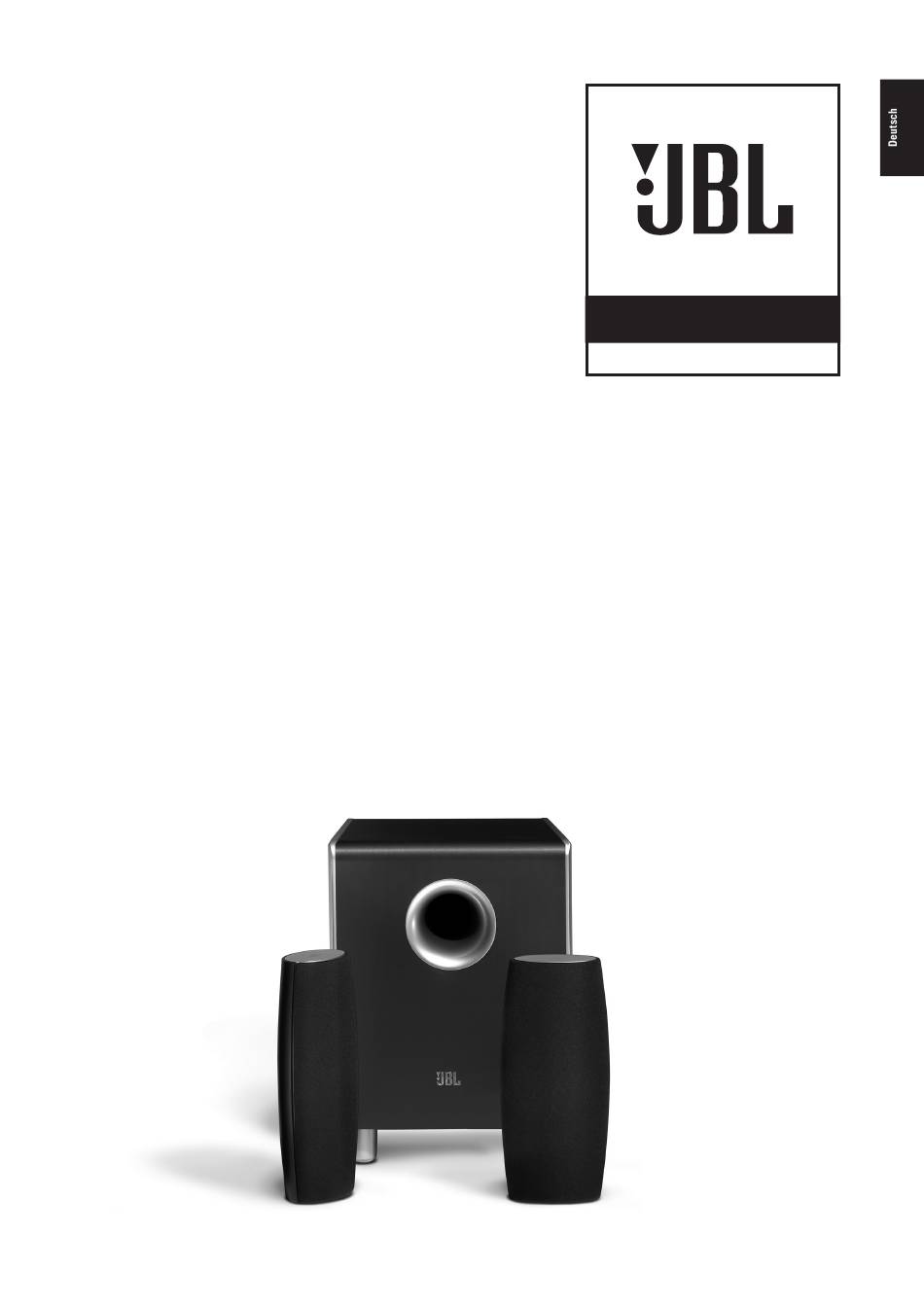

- Seite 1 ® JBL CINEMA SOUND SPEAKERS CS68 (230V) BEDIENUNGS- ANLEITUNG...
- Seite 2 WICHTIGE Sicherheitsmaßnahmen 7. Wand- oder Deckenmontage. Montieren 16. Eindringen von Fremdkörpern und Was- ACHTUNG Sie die Lautsprecher nur dann an einer ser. Achten Sie darauf, dass niemals irgend- Wand oder an der Decke, wenn es der Her- welche Fremdkörper durch die Öffnungen GEFAHR DURCH ELEKTRIZITÄT steller empfiehlt und folgen Sie dabei seinen ins Geräteinnere fallen.
- Seite 3 JBL ENTSCHIEDEN HABEN Verschaffen Sie sich einen Überblick über Ihren Wohnraum und stu- Seit über 60 Jahren befasst sich JBL mit allen Aspekten von Musik dieren Sie die Abbildungen 1 bevor Sie sich entscheiden wo Sie die und Film, sei es nun Aufnahme oder Wiedergabe, vom Live-Konzert Lautsprecher aufstellen wollen.
- Seite 4 Drehen Sie an diesem Standfuß, um den Neigungs- winkel des Centers zu justieren und ihn so auf Ihren Hörplatz aus- zurichten. Die CS68 Satellitenlautsprecher sind für die Wandmontage vorbe- reitet. Hierzu stehen Ihnen für jeden dieser Lautsprecher jeweils eine starre und eine einstellbare Wandhalterung zur Verfügung. Für die Montage benötigen Sie also vier 38 mm lange Schrauben, die Sie...
- Seite 5 BEFESTIGUNG DER SATELLITENLAUTSPRECHER AN DER WAND Die CS68 Satellitenlautsprecher sind für die Wandmontage vor- Schritt 4. Schrauben Sie die Überwurfmutter (C) ab. bereitet. Hierzu stehen Ihnen für jeden dieser Lautsprecher jeweils eine starre und eine einstellbare Wandhalterung zur Verfügung. Für die Montage benötigen Sie also vier 38 mm lange Schrauben, die Sie...
- Seite 6 VERKABELUNG DER SATELLITEN Alle HiFi-Komponenten ausschalten Wichtig! Haben Sie Ihre Lautsprecher platziert, können Sie mit der Ver- Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen: Ver- kabelung Ihres Systems beginnen. binden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Schalten Sie zuerst alle HiFi-Komponenten Ihrer Anlage aus.
- Seite 7 SUBWOOFER-BEDIENELEMENTE Bedienfeld und Anschlussterminal Subwoofer-Verkabelung Setzen Sie einen Dolby ® Digital- oder DTS ® Receiver/Prozessor mit auf der Rückseite einem speziellen Subwoofer-Ausgang (LFE) ein, nehmen Sie bitte folgende Verbindungen vor: RECEIVER/PROZESSOR RECEIVER/PROCESSOR ¡ Subwoofer- oder SUBWOOFER OR LFE-ausgang LFE OUTPUT PHASE ™...
- Seite 8 BEDIENUNG Surround-Modi Klangwiedergabe ausgeglichen sein sonst wirkt die Musik nicht Setzen Sie CS68 in einem Dolby Digital- oder DTS-System ein, sollten natürlich. Erfahrene Hörer stellen den Subwoofer so ein, dass er Sie alle Lautsprecher als „Small“ konfigurieren. immer hörbar jedoch nicht aufdringlich ist.
- Seite 9 TECHNISCHE DATEN CS68 SATELLITEN-LAUTSPRECHER Frequenzbereich (-6 dB): 100 Hz – 20 kHz Empfohlene Verstärkerleistung: 10 – 100 Watt Wirkungsgrad (2,83 V bei 1 Meter): 88 dB Nennimpedanz: 8 Ohm Übergabefrequenz: 3,0 kHz; 12 dB/Oktave Hochtöner: 13-mm-Hochtonkalotte aus Titan-Verbundmaterial, magnetisch abgeschirmt Mitteltöner:...
- Seite 10 Alle Leistungsmerkmale und Spezifikationen können sich ohne vorherige Ankündigung ändern. JBL ist eine eingetragene Marke von Harman International Industries, Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Pro Sound Comes Home ist eine Marke der Harman International Industries, Incorporated. Dolby und Pro Logic sind eingetragene Marken der Dolby Laboratories.
