JBL CINEMA SOUND
SPEAKER
CS46 (230V)
BEDIENUNGS-
ANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für JBL CINEMA SOUND CS46

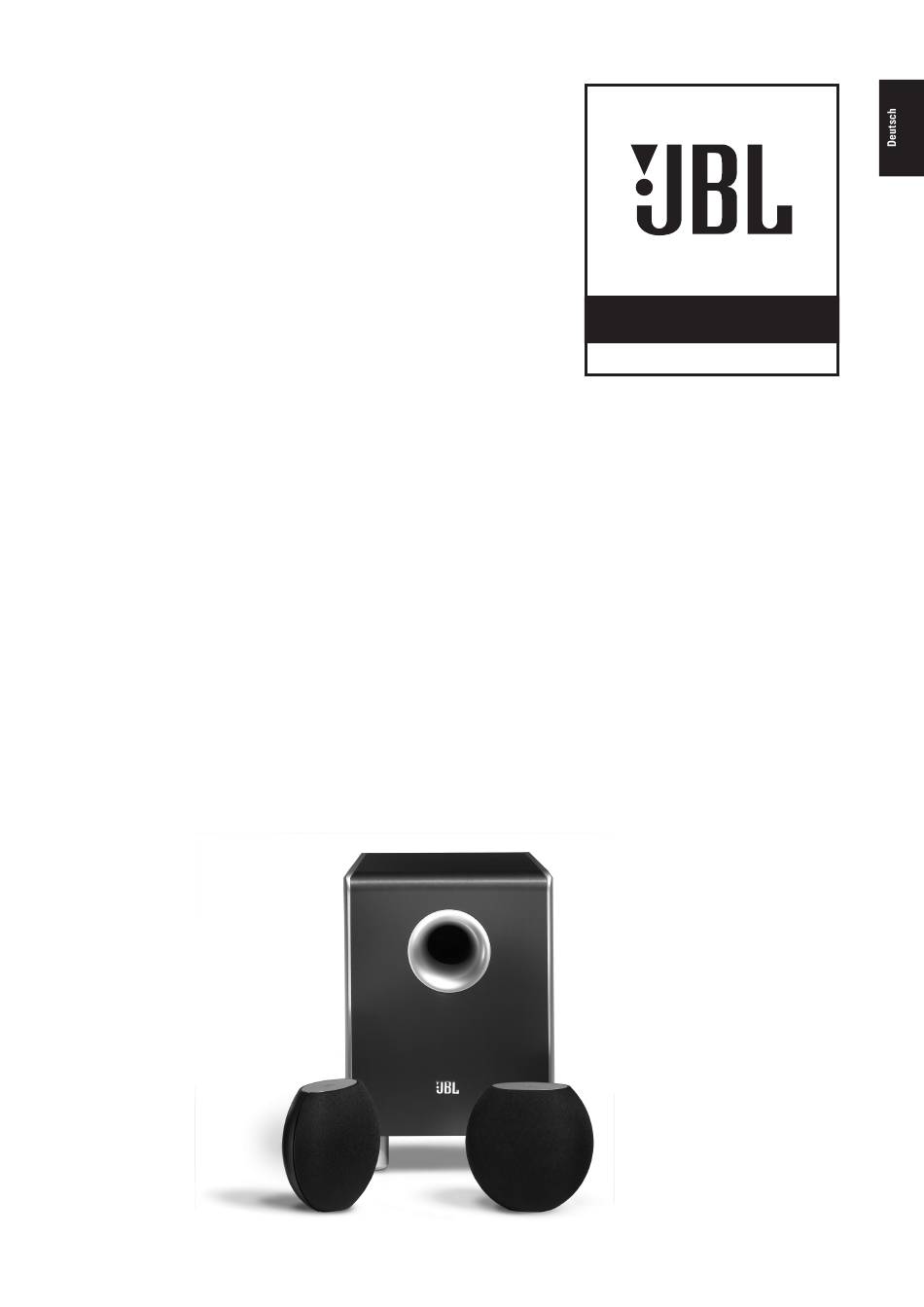

  • Seite 1 ® JBL CINEMA SOUND SPEAKER CS46 (230V) BEDIENUNGS- ANLEITUNG...
  • Seite 2 WICHTIGE Sicherheitsmaßnahmen 7. Wand- oder Deckenmontage. Montieren 16. Eindringen von Fremdkörpern und ACHTUNG Sie die Lautsprecher nur dann an einer Wasser. Achten Sie darauf, dass niemals Wand oder an der Decke, wenn es der irgendwelche Fremdkörper durch die GEFAHR DURCH ELEKTRIZITÄT Hersteller empfiehlt und folgen Sie dabei Öffnungen ins Geräteinnere fallen.
  • Seite 3: Systemplanung

    SYSTEMPLANUNG DASS SIE SICH FÜR JBL ENTSCHIEDEN HABEN Seit über 60 Jahren befasst sich JBL mit allen Aspekten von Musik Verschaffen Sie sich einen Überblick über Ihren Wohnraum und und Film, sei es nun Aufnahme oder Wiedergabe, vom Live-Konzert studieren Sie die Abbildungen 1 bevor Sie sich entscheiden wo Sie bis hin zu Aufnahmen, die Sie Zuhause spielen, im Auto oder bei der die Lautsprecher aufstellen wollen.
  • Seite 4: Platzierung

    PLATZIERUNG Linker und rechter Frontlautsprecher Stellen Sie zwei Satellitenlautsprecher (linker und rechter Front- lautsprecher) an der Stirnwand Ihres Wohnraums auf, jeweils links und rechts vom Fernseher (siehe Abbildung 1). Da die Lautsprecher magnetisch abgeschirmt sind, lassen sie sich auch sehr nahe am Fernseher aufstellen ohne Bildstörungen zu verursachen.
  • Seite 5: Wandmontage Der Satelliten-Lautsprecher

    WANDMONTAGE DER SATELLITEN-LAUTSPRECHER Die CS46 Satellitenlautsprecher sind für die Wandmontage Einstellbare Wandhalterung vorbereitet. Hierzu stehen Ihnen für jeden dieser Lautsprecher Schritt 1. Nehmen Sie den Stopfen aus der Bohrung auf der jeweils eine starre und eine einstellbare Wandhalterung zur Rückseite des Lautsprechers heraus. Verfügung.
  • Seite 6: Verkabelung Der Satelliten

    VERKABELUNG DER SATELLITEN Alle HiFi-Komponenten ausschalten Wichtig! Haben Sie Ihre Lautsprecher platziert, können Sie mit der Ver- Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen: Ver- kabelung Ihres Systems beginnen. binden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Schalten Sie zuerst alle HiFi-Komponenten Ihrer Anlage aus.
  • Seite 7 SUBWOOFER-BEDIENELEMENTE Bedienfeld und Anschlussterminal Subwoofer-Verkabelung Setzen Sie einen Dolby ® Digital- oder DTS ® Receiver/Prozessor mit auf der Rückseite einem speziellen Subwoofer-Ausgang (LFE) ein, nehmen Sie bitte folgende Verbindungen vor: RECEIVER/PROZESSOR RECEIVER/PROCESSOR ¡ Subwoofer- oder SUBWOOFER OR LFE-ausgang LFE OUTPUT PHASE ™...
  • Seite 8: Bedienung

    Sie sich an Ihren lokalen Fachhändler. Besuchen Sie überbetont spielt – er sollte sich eher harmonisch in das allgemeine uns im Internet unter www.jbl-audio.de, um einen Fachhändler in Klangbild einfügen. Manche Zuhörer neigen dazu den Subwoofer zu Ihrer Nähe zu finden.
  • Seite 9: Technische Daten

    TECHNISCHE DATEN CS46 SATELLITEN-LAUTSPRECHER Frequenzbereich (-6 dB): 110 Hz – 20 kHz Empfohlene Verstärkerleistung: 10 – 100 Watt Wirkungsgrad (2,83 V bei 1 Meter): 86 dB Nennimpedanz: 8 Ohm Übergabefrequenz: 3,0 kHz; 12 dB/Oktave Hochtöner: 13-mm-Hochtonkalotte aus Titan-Verbundmaterial, magnetisch abgeschirmt Mitteltöner: 89 mm, magnetisch abgeschirmt Maße (H x B x T):...
  • Seite 10 Alle Leistungsmerkmale und Spezifikationen können sich ohne vorherige Ankündigung ändern. JBL ist eine eingetragene Marke von Harman International Industries, Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Pro Sound Comes Home ist eine Marke der Harman International Industries, Incorporated. Dolby und Pro Logic sind eingetragene Marken der Dolby Laboratories.
