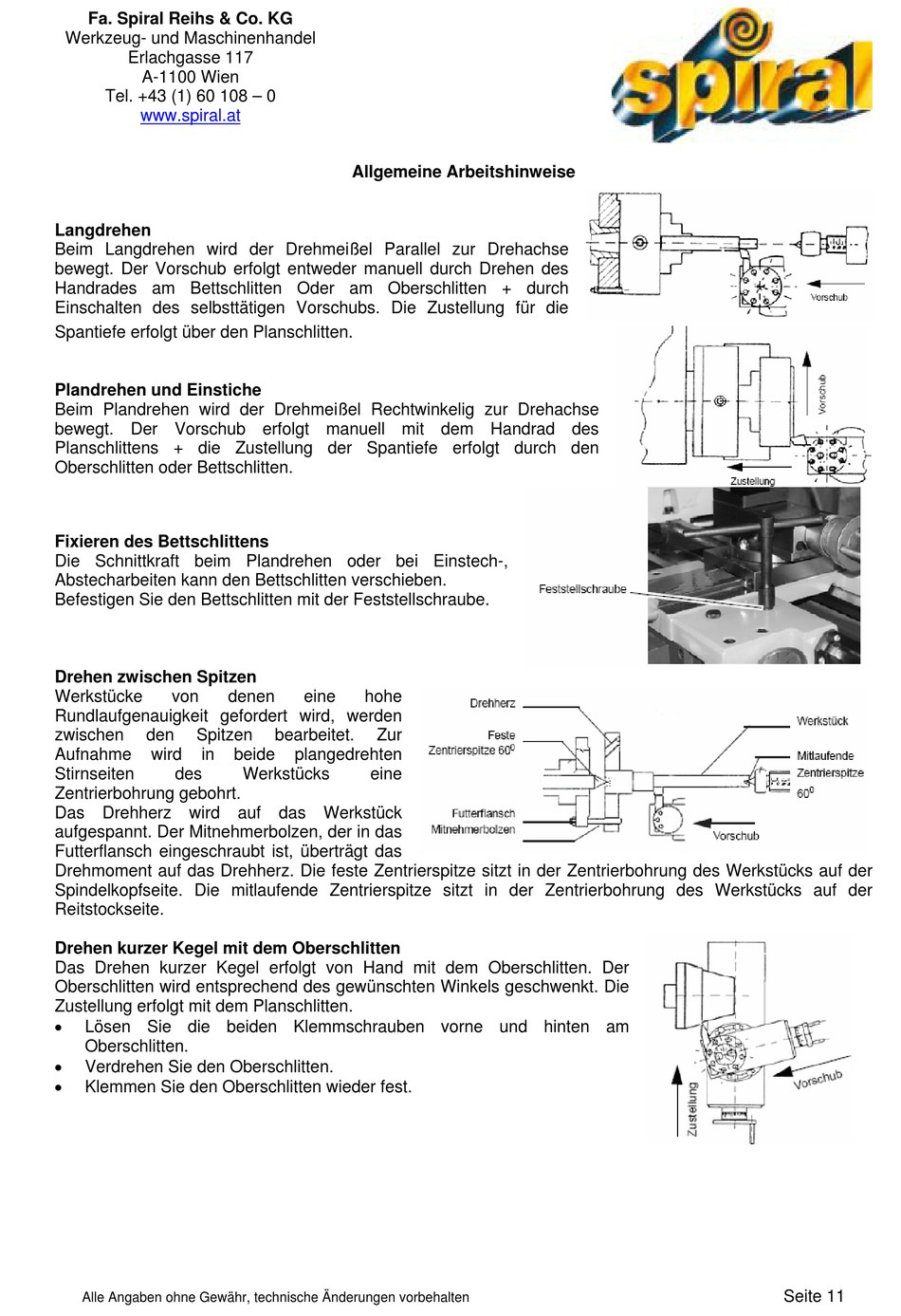

Langdrehen
Beim Langdrehen wird der Drehmeißel Parallel zur Drehachse
bewegt. Der Vorschub erfolgt entweder manuell durch Drehen des
Handrades am Bettschlitten Oder am Oberschlitten + durch
Einschalten des selbsttätigen Vorschubs. Die Zustellung für die
Spantiefe erfolgt über den Planschlitten.
Plandrehen und Einstiche
Beim Plandrehen wird der Drehmeißel Rechtwinkelig zur Drehachse
bewegt. Der Vorschub erfolgt manuell mit dem Handrad des
Planschlittens + die Zustellung der Spantiefe erfolgt durch den
Oberschlitten oder Bettschlitten.
Fixieren des Bettschlittens
Die Schnittkraft beim Plandrehen oder bei Einstech-,
Abstecharbeiten kann den Bettschlitten verschieben.
Befestigen Sie den Bettschlitten mit der Feststellschraube.
Drehen zwischen Spitzen
Werkstücke
von
Rundlaufgenauigkeit gefordert wird, werden
zwischen
den
Spitzen
Aufnahme
wird
in
Stirnseiten
des
Zentrierbohrung gebohrt.
Das Drehherz wird auf das Werkstück
aufgespannt. Der Mitnehmerbolzen, der in das
Futterflansch eingeschraubt ist, überträgt das
Drehmoment auf das Drehherz. Die feste Zentrierspitze sitzt in der Zentrierbohrung des Werkstücks auf der
Spindelkopfseite. Die mitlaufende Zentrierspitze sitzt in der Zentrierbohrung des Werkstücks auf der
Reitstockseite.
Drehen kurzer Kegel mit dem Oberschlitten
Das Drehen kurzer Kegel erfolgt von Hand mit dem Oberschlitten. Der
Oberschlitten wird entsprechend des gewünschten Winkels geschwenkt. Die
Zustellung erfolgt mit dem Planschlitten.
Lösen Sie die beiden Klemmschrauben vorne und hinten am
Oberschlitten.
Verdrehen Sie den Oberschlitten.
Klemmen Sie den Oberschlitten wieder fest.
Alle Angaben ohne Gewähr, technische Änderungen vorbehalten
Allgemeine Arbeitshinweise
denen
eine
hohe
bearbeitet.
Zur
beide
plangedrehten
Werkstücks
eine
