SET-UP DATEN
Empfohlenes Set-up
Federvorspannung
Dämpfer-Zugstufe

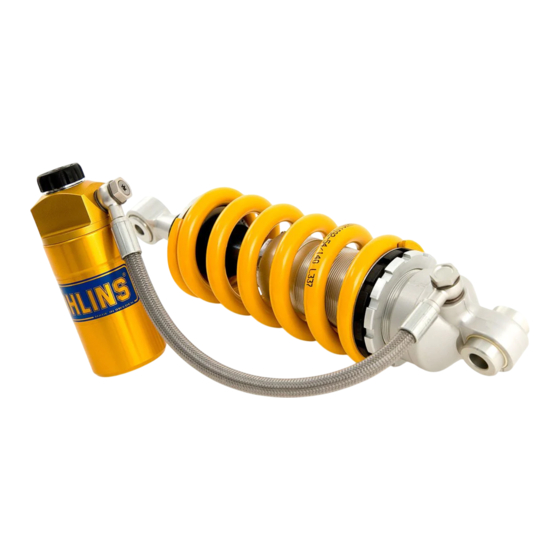

Stoßdämpfer-Daten
Länge
Hub
Feder
Federlänge unbelastet
Feder-Rate
Lesen Sie mehr über die Feder-Rate und
den Negativ-Federweg in der ÖHLINS-
Bedienungsanleitung.
WARNUNG!
Stellen Sie vor der Fahrt immer sicher, dass Ihr
ÖHLINS-Produkt gemäß der Set-up-
Empfehlungen von ÖHLINS eingestellt ist. Lesen
Sie alles genau über Einstellung und
Anpassungen in der ÖHLINS-
Bedienungsanleitung, bevor Sie weitere
Verstellungen vornehmen. Falls Sie Fragen zum
Set-up haben, wenden Sie sich bitte an einen
ÖHLINS-Händler.
ÖHLINS-Produkte werden
permanent verbessert und weiter
entwickelt. Wir haben uns bemüht,
diese Montage-Anleitung bis
Druckschluss so aktuell wie möglich
zu halten. Dennoch kann es zu
gewissen Unterschieden zwischen
Ihrem Stoßdämpfer und dieser
Vorlage kommen.
© ÖHLINS Racing AB: Alle Rechte
vorbehalten. Jeglicher Nachdruck oder
nicht erlaubte Verwendung ohne schriftliche
Genehmigung von ÖHLINS Racing AB wird
verfolgt!
EINSTELLUNGEN
15 mm
14 Klicks
Einsteller
hydraulische
409,5 mm
Federvorspannung
85,5 mm
01103-59
240 mm
150N/mm
Bitte nehmen Sie Kontakt mit Ihrem
ÖHLINS-Händler auf, falls es irgend
welche Unklarheiten bezüglich dieser
Montage-Anleitung geben sollte.
Part no. BM047_0
Issued 2010-11-15
ÖHLINS Racing AB
S-194 27 Upplands Väsby, Sweden
Phone +46 8 590 025 00
Fax +46 8 590 025 80
Einsteller
Zugstufen-
Dämpfung
Box 722
www.ohlins.com
