Installatiehandleiding

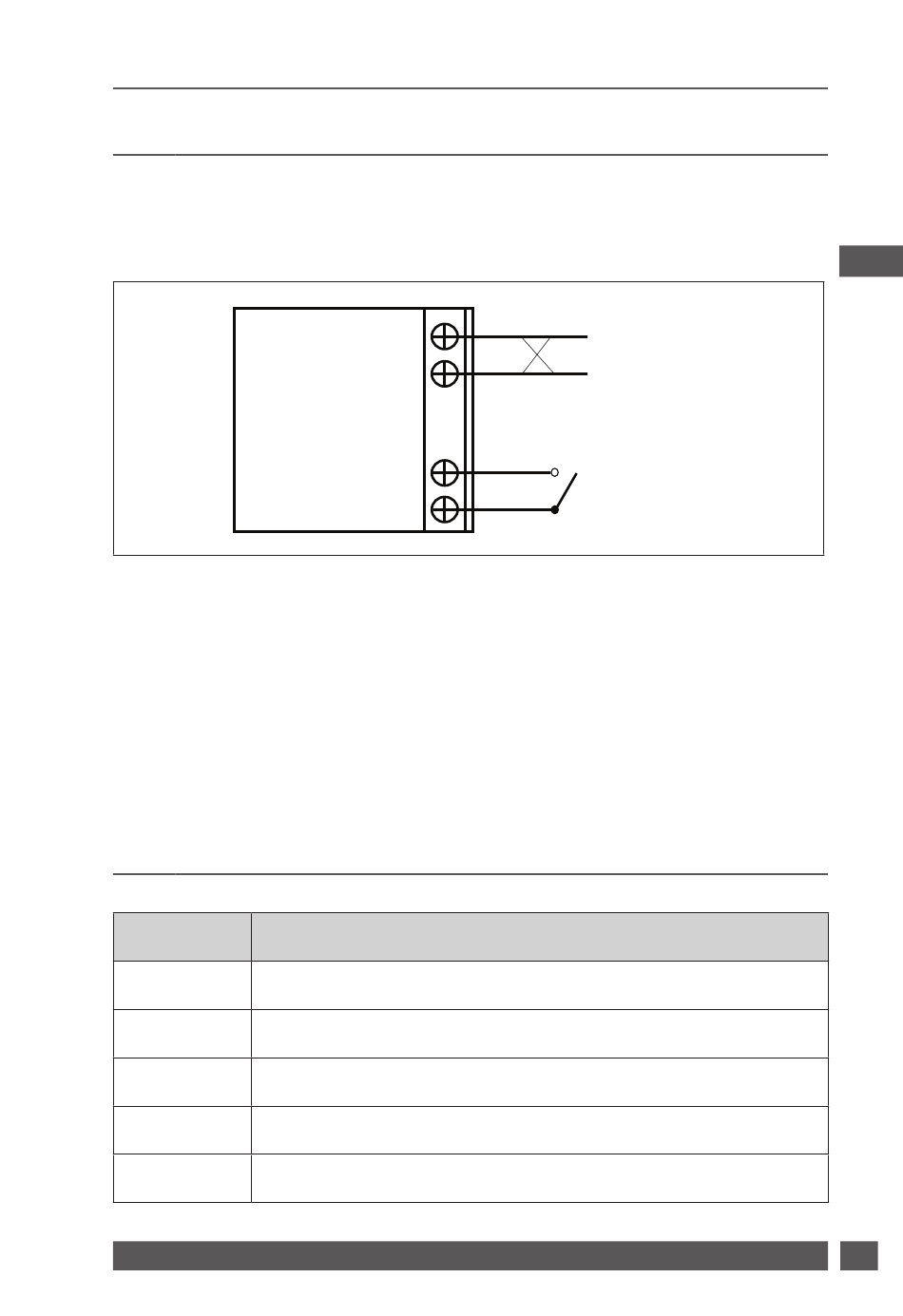

2 . Afmetingen en bedrading
Zie fig . 4 voor de afmetingen op pagina 45 . Bedradings-
schema .
Aansluitklemmen
voor extern (schakel)
contact in RET2001OT
Belangrijk – Om schade aan de ketel en thermostaat te voorko-
men, mag u alleen aansluiten op de OpenTherm-aansluitingen op
de ketel. Niet aansluiten op een andere voedingsbron!
Door een potentiaalvrije schakelaar op klem 1 & 2 aan te sluiten,
kunt u voorzien in externe handbediening voor een geforceerde
lagere temperatuur met vorstbeveiliging bij 5 °C.
3 . Foutcodes
Display Omschrijving
E1
Sensor defect
EE
Storing EEPROM
Lo
Gemeten temperatuur onder 0 °C
Hi
Gemeten temperatuur boven 50 °C
E2
OT Communicatie fout
Danfoss Climate Solutions
RET2001OT - V2
OpenTherm-
OpenTherm
aansluitingen
connections
in RET2001OT
in RET2001OT
Set-back
connections
in RET2001OT
AN30483479654801-010102
A
OpenTherm
OpenTherm-
B
connections
aansluitingen
in boiler
in ketel
Wires can
be crossed
Draden
mogen elkaar
kruisen
Extern potentiaalvrij(e)
1
External volt
(schakel)contact/
2
free contactor/
schakelaar
switch
NL
17
