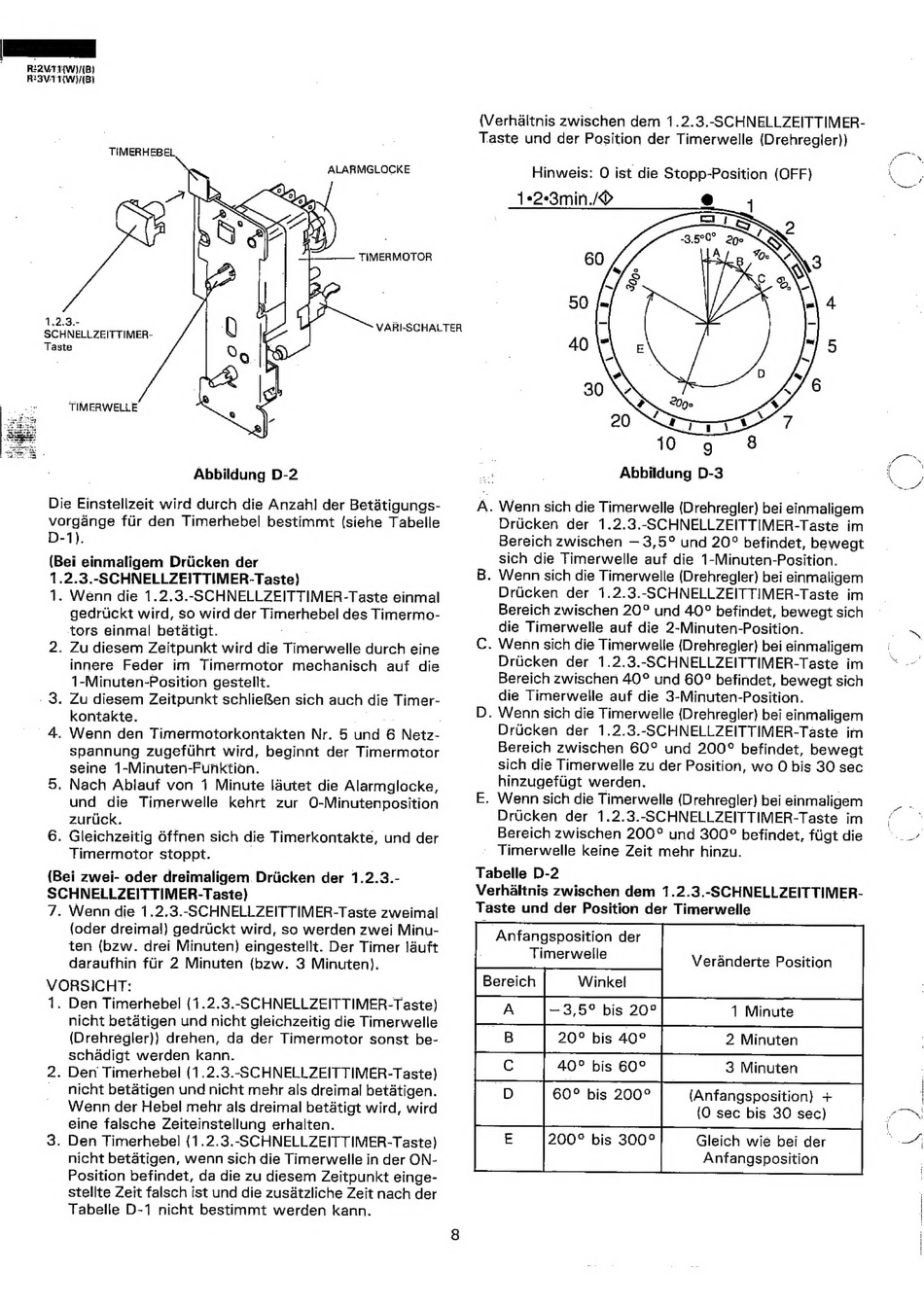

as
REZVeTMWI/IB)
PESV-T TW)/(B)
(Verhdltnis zwischen dem 1.2.3.-SCHNELLZEITTIMER-
Taste und der Position der Timerwelle (Drehregler))
TIMERHEBEL
:
ALARMGLOCKE
Hinweis: O ist die Stopp-Position (OFF)
1°2*3min./b>
@
1
TIMERMOTOR
1,2.3.-
VARI-SCHALTER
SCHNELL ZEITTIMER-
Taste
TIMERWELLE
Abbildung D-2
Die Einstellzeit wird durch die Anzahl der Betatigungs-
vorgange fiir den Timerhebel bestimmt (siehe Tabelle
D-1).
(Bei einmaligem Driicken der
1.2.3.-SCHNELLZEITTIMER-Taste)
1. Wenn die 1.2.3.-SCHNELLZEITTIMER-Taste einmal
gedruckt wird, so wird der Timerhebel des Timermo-
tors einmal betatigt.
B e
d i s
2. Zu diesem Zeitpunkt wird die Timerwelle durch eine
innere Feder im Timermotor
mechanisch
auf die
1-Minuten-Position gestellt.
. 3. Zu diesem Zeitpunkt schlieRen sich auch die Timer-
kontakte.
2.
i e
_ 4. Wenn den Timermotorkontakten Nr. 5 und 6 Netz-
spannung zugefuhrt wird, beginnt der Timermotor
seine 1-Minuten-Funktion.
5. Nach Ablauf von 1 Minute lautet die Alarmglocke,
und
die Timerwelle
kehrt
zur
O-Minutenposition
zuruck.
6. Gleichzeitig 6ffnen sich die Timerkontakte, und der
Timermotor stoppt.
(Bei zwei- oder dreimaligem Driicken der 1.2.3.-
SCHNELLZEITTIMER-Taste}
7. Wenn die 1.2.3.-SCHNELLZEITTIMER-Taste zweimal
(oder dreimal) gedriickt wird, so werden zwei Minu-
ten (bzw. drei Minuten) eingestellt. Der Timer lauft
daraufhin fir 2 Minuten (bzw. 3 Minuten).
VORSICHT:
1. Den Timerhebel (1.2.3.-SCHNELLZEITTIMER-Taste)
nicht betatigen und nicht gleichzeitig die Timerwelle
(Drehregler)) drehen,
da der Timermotor
sonst be-
schadigt werden kann.
2. Den Timerhebel (1.2.3.-SCHNELLZEITTIMER-Taste)
nicht betatigen und nicht mehr als dreimal betatigen.
Wenn der Hebel mehr als dreimal betatigt wird, wird
eine falsche Zeiteinstellung erhalten.
3. Den Timerhebel (1.2.3.-SCHNELLZEITTIMER-Taste}
nicht betatigen, wenn sich die Timerwelle in der ON-
Position befindet, da die zu diesem Zeitpunkt einge-
stellte Zeit falsch ist und die zusatzliche Zeit nach der
Tabelle D-1 nicht bestimmt werden kann.
0
9
8
Abbildung D-3
A. Wenn sich die Timerwelle (Drehregler) bei einmaligem
Drucken
der 1.2.3.-SCHNELLZEITTIMER-Taste
im
Bereich zwischen — 3,5° und 20° befindet, bewegt
sich die Timerwelle auf die 1-Minuten-Position.
B. Wenn sich die Timerwelle (Drehregler) bei einmaligem
Drdcken der 1.2.3.-SCHNELLZEITTIMER-Taste
im
Bereich zwischen 20° und 40° befindet, bewegt sich
die Timerwelle auf die 2-Minuten-Position.
C. Wenn sich die Timerwelle (Drehregler) bei einmaligem
Driicken der 1.2.3.-SCHNELLZEITTIMER-Taste
im
Bereich zwischen 40° und 60° befindet, bewegt sich
die Timerwelle auf die 3-Minuten-Position.
D. Wenn sich die Timerwelle (Drehregler) bei einmaligem
Drucken
der 1,2.3.-SCHNELLZEITTIMER-Taste
im
Bereich zwischen 60° und 200° befindet, bewegt
sich die Timerwelle zu der Position, wo O bis 30 sec
hinzugeflgt werden.
.
E. Wenn sich die Timerwelle (Drehregler) bei einmaligem
Drucken
der 1.2.3.-SCHNELLZEITTIMER-Taste
im
Bereich zwischen 200° und 300° befindet, fiigt die
Timerwelle keine Zeit mehr hinzu.
Tabelle D-2
Verhaltnis zwischen dem 1.2.3.-SCHNELLZEITTIMER-
Taste und der Position der Timerwelle
Anfangsposition der
Timerwelle
Veranderte Position
60° bis 200°
{(Anfangsposition)
+
(0 sec bis 30 sec)
200° bis 300°
Gleich wie bei der
Anfangsposition
