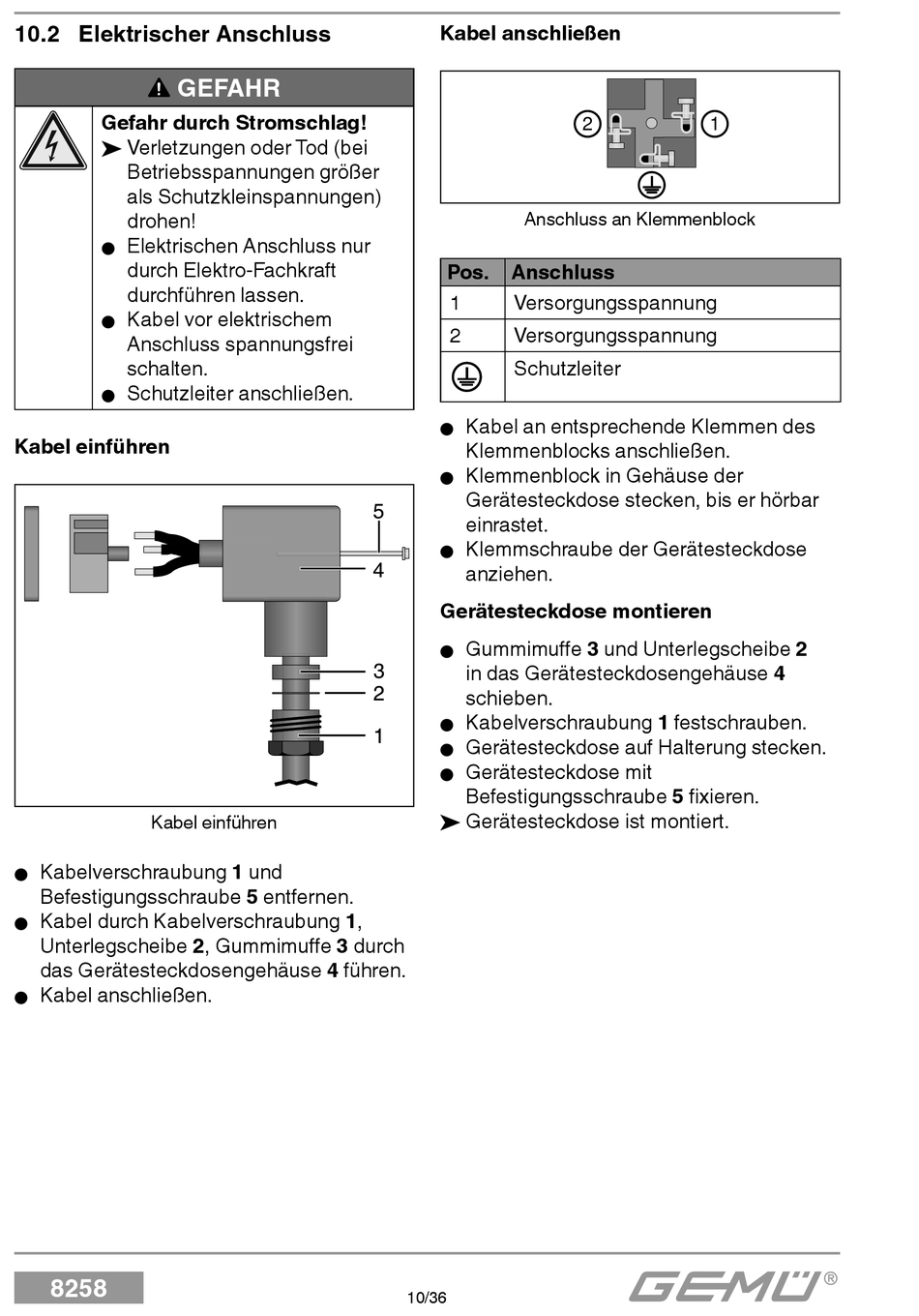

10.2 Elektrischer Anschluss

GEFAHR
Gefahr durch Stromschlag!
® Verletzungen oder Tod (bei
Betriebsspannungen größer
als Schutzkleinspannungen)
drohen!
Elektrischen Anschluss nur
G
durch Elektro-Fachkraft
durchführen lassen.
Kabel vor elektrischem
G
Anschluss spannungsfrei
schalten.
Schutzleiter anschließen.
G
Kabel einführen
Kabel einführen
Kabelverschraubung 1 und
G
Befestigungsschraube 5 entfernen.
Kabel durch Kabelverschraubung 1,
G
Unterlegscheibe 2, Gummimuff e 3 durch
das Gerätesteckdosengehäuse 4 führen.
Kabel anschließen.
G
8258
Kabel anschließen
Anschluss an Klemmenblock
Pos. Anschluss
1 Versorgungsspannung
2 Versorgungsspannung
Schutzleiter
Kabel an entsprechende Klemmen des
G
Klemmenblocks anschließen.
Klemmenblock in Gehäuse der
G
Gerätesteckdose stecken, bis er hörbar
einrastet.
Klemmschraube der Gerätesteckdose
G
anziehen.
Gerätesteckdose montieren
Gummimuff e 3 und Unterlegscheibe 2
G
in das Gerätesteckdosengehäuse 4
schieben.
Kabelverschraubung 1 festschrauben.
G
Gerätesteckdose auf Halterung stecken.
G
Gerätesteckdose mit
G
Befestigungsschraube 5 fi xieren.
® Gerätesteckdose ist montiert.
