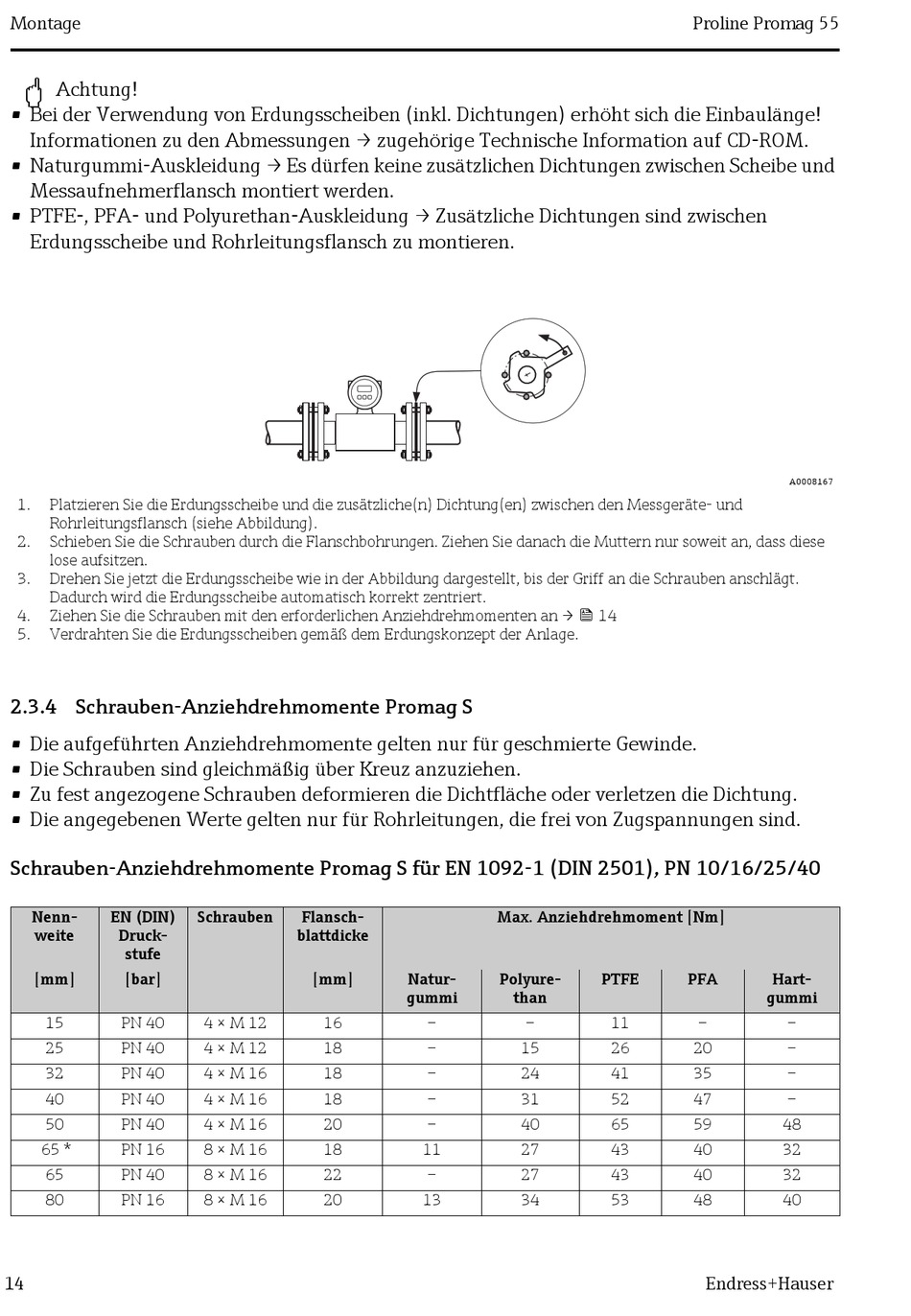

Endress+Hauser Proline Promag 55 Kurzanleitung Seite 14

Montage
"
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Informationen zu den Abmessungen → zugehörige Technische Information auf CD-ROM.
• Naturgummi-Auskleidung → Es dürfen keine zusätzlichen Dichtungen zwischen Scheibe und
Messaufnehmerflansch montiert werden.
• PTFE-, PFA- und Polyurethan-Auskleidung → Zusätzliche Dichtungen sind zwischen
Erdungsscheibe und Rohrleitungsflansch zu montieren.
1. Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen den Messgeräte- und
Rohrleitungsflansch (siehe Abbildung).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur soweit an, dass diese
lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in der Abbildung dargestellt, bis der Griff an die Schrauben anschlägt.
Dadurch wird die Erdungsscheibe automatisch korrekt zentriert.
4. Ziehen Sie die Schrauben mit den erforderlichen Anziehdrehmomenten an →  14
5. Verdrahten Sie die Erdungsscheiben gemäß dem Erdungskonzept der Anlage.
2.3.4 Schrauben-Anziehdrehmomente Promag S
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Werte gelten nur für Rohrleitungen, die frei von Zugspannungen sind.
Schrauben-Anziehdrehmomente Promag S für EN 1092-1 (DIN 2501), PN 10/16/25/40
Nenn- EN (DIN)
weite Druck-
stufe
[mm] [bar]
15 PN 40
25 PN 40
32 PN 40
40 PN 40
50 PN 40
65 * PN 16
65 PN 40
80 PN 16
14
Schrauben Flansch-
blattdicke
[mm]
4 × M 12 16
4 × M 12 18
4 × M 16 18
4 × M 16 18
4 × M 16 20
8 × M 16 18
8 × M 16 22
8 × M 16 20
Max. Anziehdrehmoment [Nm]
Natur- Polyure-
gummi than
– –
– 15
– 24
– 31
– 40
11 27
– 27
13 34
Proline Promag 55
PTFE PFA Hart-
gummi
11 –
26 20
41 35
52 47
65 59
43 40
43 40
53 48
Endress+Hauser
A0008167
–
–
–
–
48
32
32
40
