ROLLO- / JALOUSIE-MOTORSTEUERUNG

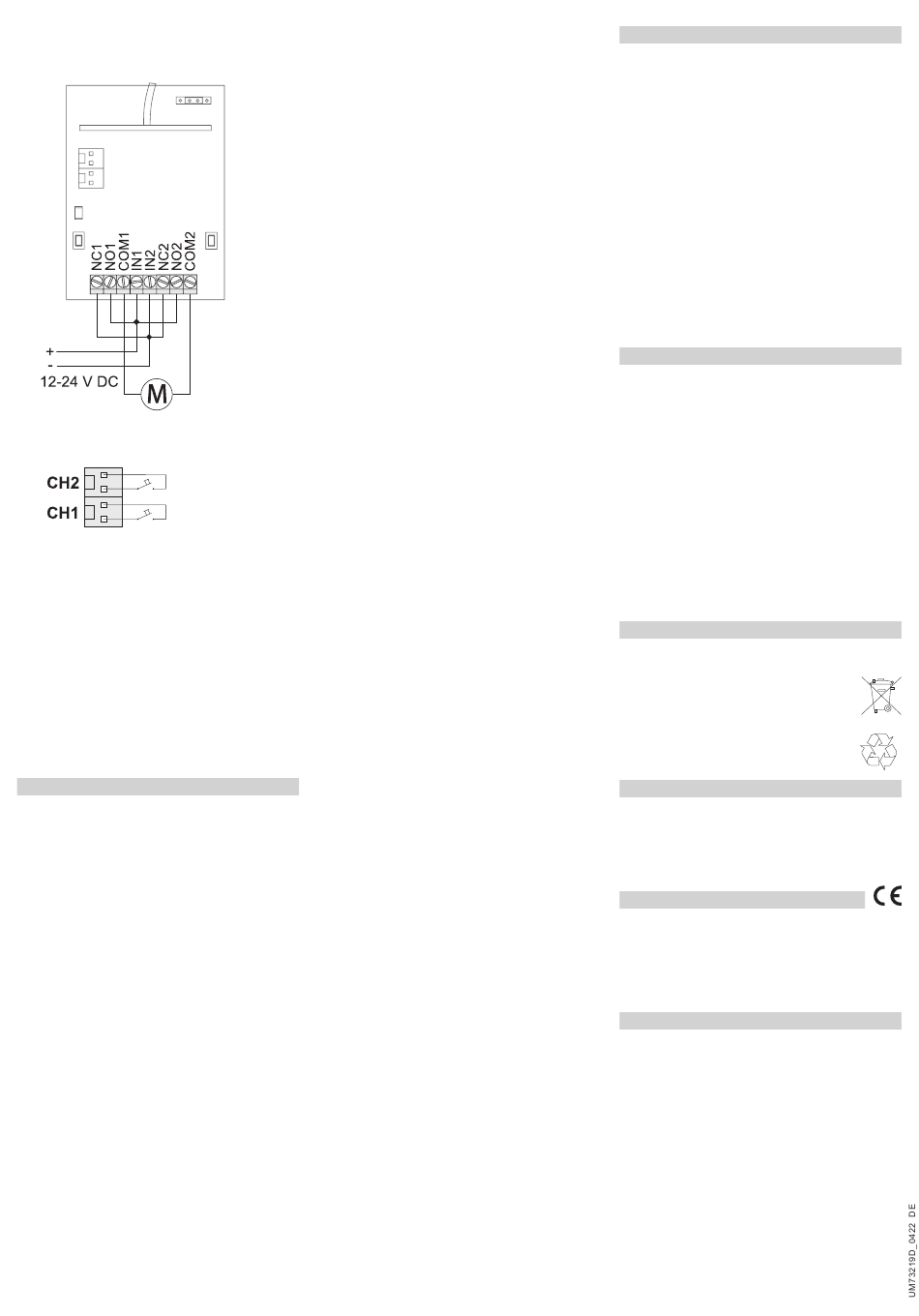

In dieser Betriebsart darf der Empfänger nur mit
12-24 V DC betrieben werden.
5. Schließen Sie bei Bedarf die externen
Impuls-Taster wie folgt an:
- Impuls-Taster 1 (für Relais 1): CH1
- Impuls-Taster 2 (für Relais 2): CH2
Hinweis: Mit den externen Impulstastern wer-
den die Relais entsprechend der gewählten
Betriebsart geschaltet.
Hinweis: (nur RCL04) Führen Sie alle An-
schlusskabel durch die Öffnung an der Un-
terseite über die wasserdichte PG-Verschrau-
bung in das Gerät ein.
6. Übertragen Sie die Codes der Sendertasten
auf den Empfänger (siehe „Sender einlernen
(Programmierung)").
7. Setzen Sie den Gehäusedeckel wieder auf.
Sender einlernen (Programmierung)
Im Modus „Sender einlernen" übertragen Sie die
Codes Ihrer Sendertasten auf den Empfänger.
Die eingestellte Betriebsart wird mit dem Spei-
chervorgang übernommen und ist für den aktuell
gespeicherten Sendecode gültig. Insgesamt kön-
nen max. 32 Sendecodes gespeichert werden.
TOTMAN, IMPULS:
1. Drücken Sie kurz (< 1,6 Sekunden) die Pro-
grammiertaste TA1 (für den Kanal 1) bzw. TA2
(für den Kanal 2). Der Programmiermodus
wird aktiviert. Die LED blinkt.
2. Drücken Sie eine Taste Ihres Senders und
halten Sie diese gedrückt. Wenn der Code
gespeichert wurde, leuchtet die LED für 4 Se-
kunden und blinkt dann wieder. Lassen Sie
die Sendertaste los.
3. Wiederholen Sie Schritt 2 mit Ihren weiteren
Sendern.
4. Wechseln Sie durch erneutes kurzes Drü-
cken der Programmiertaste TA1 oder TA2
(< 1,6 Sekunden) in den Betriebsmodus.
EIN/AUS:
1. Drücken Sie kurz (< 1,6 Sekunden) die Pro-
grammiertaste TA1 (für den Kanal 1) bzw. TA2
(für den Kanal 2). Der Programmiermodus
wird aktiviert. Die LED blinkt.
2. Drücken Sie die Taste A oder C Ihres Sen-
ders und halten Sie diese gedrückt. Wenn der
Code gespeichert wurde, leuchtet die LED für
4 Sekunden und blinkt dann wieder. Lassen
Sie die Sendertaste los.
Hinweis: Der Code der zugehörigen Sender-
taste B bzw. D wird automatisch zugeordnet.
3. Wiederholen Sie Schritt 2 mit Ihren weiteren
Sendern.
4. Wechseln Sie durch erneutes kurzes Drü-
cken der Programmiertaste TA1 oder TA2
(< 1,6 Sekunden) in den Betriebsmodus.
Wenn alle Speicherplätze belegt sind, blinkt
die LED für ca. 4 Sekunden schnell.
Hinweis: Auch bei längerem Stromausfall
bleibt die Programmierung erhalten.
ROLLO-/JALOUSIE-MOTORSTEUERUNG
2-Tast-Bedienung:
1. Drücken Sie kurz (< 1,6 Sekunden) die Pro-
grammiertaste TA1 bzw. TA2. Der Program-
miermodus wird aktiviert. Die LED blinkt.
2. Drücken Sie die Taste A oder C Ihres Sen-
ders und halten Sie diese gedrückt. Wenn der
Code gespeichert wurde, leuchtet die LED für
4 Sekunden und blinkt dann wieder. Lassen
Sie die Sendertaste los.
Hinweis: Der Code der zugehörigen Sender-
taste B bzw. D wird automatisch zugeordnet.
3. Wiederholen Sie Schritt 2 mit Ihren weiteren
Sendern.
4. Wechseln Sie durch erneutes kurzes Drü-
cken der Programmiertaste TA1 oder TA2
(< 1,6 Sekunden) in den Betriebsmodus.
ROLLO-/JALOUSIE-MOTORSTEUERUNG
3-Tast bzw. 4-Tast-Bedienung:
1. Drücken Sie kurz (< 1,6 Sekunden) die Pro-
grammiertaste TA1 (für den Kanal 1) bzw. TA2
(für den Kanal 2). Der Programmiermodus
wird aktiviert. Die LED blinkt.
2. Drücken Sie eine Taste Ihres Senders und
halten Sie diese gedrückt. Wenn der Code
gespeichert wurde, leuchtet die LED für 4 Se-
kunden und blinkt dann wieder. Lassen Sie
die Sendertaste los.
Hinweis: Der Code der zugehörigen Tasten
(AUF, ZU, STOPP) wird automatisch zuge-
ordnet.
3. Wiederholen Sie Schritt 2 mit Ihren weiteren
Sendern.
4. Wechseln Sie durch erneutes kurzes Drü-
cken der Programmiertaste TA1 oder TA2
(< 1,6 Sekunden) in den Betriebsmodus.
Einzelne Sendecodes löschen
Im Löschmodus können Sie einzelne Sendecodes
im Empfänger gezielt löschen.
1. Halten Sie die Programmiertaste TA1 (für Ka-
nal 1) bzw. TA2 (für Kanal 2) länger als 1,6
Sekunden gedrückt. Der Löschmodus wird
aktiviert. Die LED blinkt sehr schnell.
2. Drücken Sie die gewünschte Sendertaste.
Wenn der Sendecode gelöscht wurde, leuch-
tet die LED für ca. 4 Sekunden und blinkt
dann weiter schnell.
Hinweis: Bei den Betriebsarten „Rollo-/Jalou-
sie-Motorsteuerung" und „EIN/AUS" wird der
Code der zugehörigen Sendertaste ebenfalls
gelöscht.
3. Wiederholen Sie Schritt 2 mit einem anderen
Sender oder drücken Sie kurz die Program-
miertaste TA1 oder TA2 (< 1,6 Sekunden), um
in den Betriebsmodus zurückzukehren.
Alle Sendecodes löschen (RESET)
Im Reset-Modus können Sie alle gespeicherten
Sendecodes gleichzeitig löschen.
1. Halten Sie die Programmiertaste TA1 oder
TA2 länger als 1,6 Sekunden gedrückt. Der
Löschmodus wird aktiviert. Die LED blinkt
sehr schnell.
2. Drücken Sie die Programmiertaste TA1 oder
TA2 erneut länger als 1,6 Sekunden. Wenn
der Speicher komplett gelöscht wurde, leuch-
tet die LED für ca. 4 Sekunden und blinkt
dann weiter.
3. Drücken Sie kurz die Programmiertaste TA1
oder TA2 (< 1,6 Sekunden), um in den Be-
triebsmodus zurückzukehren
Entsorgungshinweise
Altgeräte dürfen nicht mit dem Hausmüll
entsorgt werden!
Entsorgen Sie Altgeräte über eine Sam-
melstelle für Elektronikschrott oder über
Ihren Fachhändler.
Entsorgen Sie das Verpackungsmaterial
in die Sammelbehälter für Pappe, Papier
und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit beseiti-
gen wir unentgeltlich Mängel des Gerätes, die auf
Material- oder Herstellungsfehler beruhen, durch
Reparatur oder Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Hiermit erklärt ELDAT EaS GmbH, dass der Funk-
anlagentyp RCL03/RCL04 der Richtlinie 2014/53/
EU entspricht.
Der vollständige Text der EU-Konformitätserklä-
rung ist unter der folgenden Internetadresse ver-
fügbar: www.eldat.de
Kundendienst
Sollten trotz sachgerechter Handhabung Störun-
gen auftreten oder wurde das Gerät beschädigt,
wenden Sie sich bitte an Ihren Händler oder an
den Hersteller.
ELDAT EaS GmbH
Schmiedestraße 2
15745 Wildau
Deutschland
Telefon: + 49 (0) 33 75 / 90 37-310
Telefax:
+ 49 (0) 33 75 / 90 37-90
Internet: www.eldat.de
