Eldat Easywave neo RCJ35 Bedienungsanleitung

RCJ35 Unterputz-Empfänger
DE
Ausführungen
LED P
rot|grün
RCJ35EN5001A01
1,5 1,5
µ µ

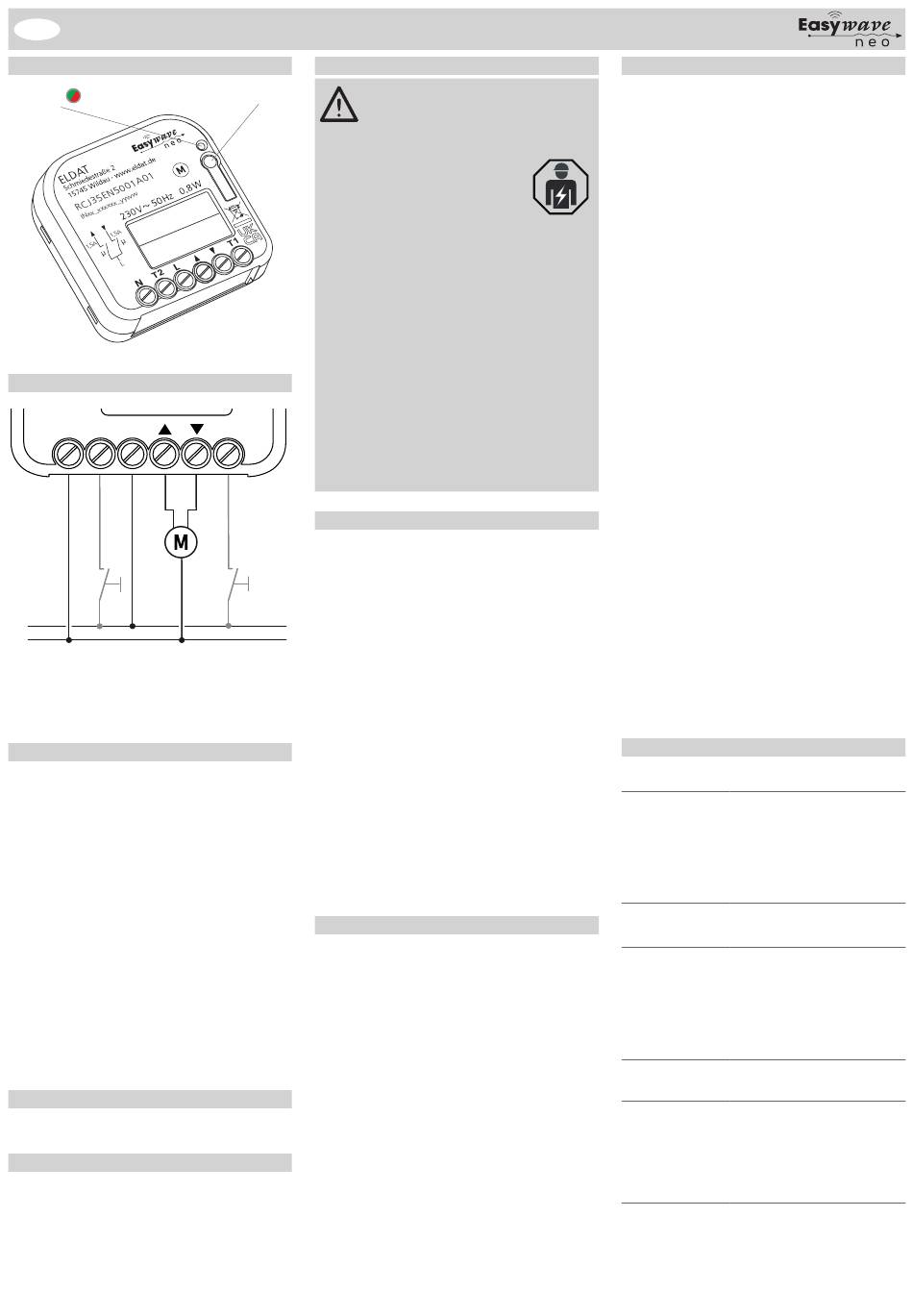

Anschlussplan
L
N T2 L
230 V AC
50 Hz
L
N
Leitungsquerschnitt
Es dürfen nur Leitungen mit einem Kabelquer-
schnitt von 0,5 mm² bis 2,5 mm² angeschlossen
werden. Die Abisolierlänge der Anschlussdrähte
beträgt 6 bis 7 mm.
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 6,38 mW
Modulation: FSK
Codierung: Easywave neo
POTA
Geräte-Typ: motor control
Spannungsversorgung: 230 V AC, 50 Hz
Eingang: 2 externe Taster
Ausgang: 2 potentialbehaftete
Relaiskontakte
(Schließer)
Leistungsaufnahme: 0,4 W Stand by
0,8 W max. ohne Last
max. Kontaktbelastung:
5 A / 1.150 VA
- ohmsche Last cosφ = 1,0
1,5 A /
- induktive Last cosφ = 0,8
Betriebstemperatur: -20 °C bis +45 °C
Abmessungen (B/L/H): 43,0 / 42,0 / 17,5 mm
Gewicht: ca. 31 g
Lieferumfang
Unterputz-Empfänger RCJ35,
Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich zur Ansteuerung
von Rohrmotoren und nur in Innenräumen ver-
wendet werden! Die Bedienung erfolgt mit Easy-
wave-Funksendern oder externen Tastern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Programmiertaste P
- Die elektrische Installation darf
ausschließlich durch eine zuge-
lassene Elektrofachkraft vorge-
nommen werden.
- Der Stromkreis, an dem das Gerät
betrieben wird, muss mit einem Leitungs-
schutzschalter gemäß EN60898-1 (Aus-
lösecharakteristik B oder C) mit max. 5 A
Nennstrom abgesichert sein.
- Bei Sach- oder Personenschäden, die
durch Nichtbeachten der Bedienungsanlei-
tung und insbesondere der Sicherheitshin-
weise verursacht werden, übernehmen wir
keine Haftung!
- Beachten Sie die geltenden Gesetze, Nor-
men und Vorschriften sowie die Hersteller-
hinweise für das zu steuernde Gerät!
- Öffnen Sie nicht das Gehäuse des Gerätes!
T1
- Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
- Nehmen Sie keine eigenmächtigen Verän-
derungen am G erät vor!
Funktion
Mit dem bidirektionalen Unterputz-Empfänger
RCJ35 kann ein Rohrmotor per Funk oder über
zwei Tasteingänge angesteuert werden.
Es können bis zu 32 Easywave-Sendecodes in
den Empfänger eingelernt werden.
Der RCJ35 verfügt über die Betriebsarten
AUF/ZU, AUF/STOPP/ZU und IMPULSFOLGE.
Optional steht zusätzlich die Funktion „Lamellen-
verstellung" zur Verfügung, wodurch der Motor in
den ersten 2 Sekunden der Senderbetätigung im
TOTMANN-Betrieb angesteuert wird und erst da-
nach in die Selbsthaltung übergeht.
Die Laufzeit des Motors ist für jede Fahrtrichtung
separat einstellbar. Ab Werk beträgt die Laufzeit
jeweils 90 Sekunden.
Mit der integrierten Fernlernfunktion POTA (Pro-
gramming Over The Air), kann ein bereits ver-
bauter und nicht mehr zugänglicher Empfänger
umprogrammiert werden. Eine detaillierte POTA-
Programmierbeschreibung finden Sie auf unse-
rer WEB-Seite: https://www.eldat.de/pota_de.pdf
oder lassen Sie sich von unserem Kundendienst
unterstützen.
Tasteingänge T1 und T2
Der RCJ35 verfügt über zwei Tasteingänge (T1
und T2), welche mit L beschaltet werden.
Im Werkszustand arbeiten die Tasteingänge in
der Betriebsart AUF/ZU 2-Tast-Bedienung ohne
Lamellenverstellung. Die externen Taster können
345 VA
jederzeit in eine andere Betriebsart eingelernt
oder auch gelöscht werden. Dies erfolgt analog
zum Einlernen von Easywave-Sendern.
Wird der externe Taster gelöscht, arbeitet er wie-
der in der werksseitigen Betriebsart.
Der Tasteingang T1 verhält sich wie eine Sender-
taste mit dem Tastencode A, der Tasteingang T2
verhält sich wie Tastencode B.
In der 1-Tast- und 2-Tast-Bedienung erfolgt der
Fahrbefehl durch kurze Betätigung der ange-
schlossenen Taster.
In der 3-Tast-Bedienung müssen die Taster bzw.
Schalter über die gewünschte Verfahrdauer hin-
weg betätigt bleiben. So lange ein Tasteingang
aktiv ist, werden in der 3-Tast-Bedienung keine
Funk-Befehle akzeptiert.
230V Motor potenzialbehaftet
Bevor S ie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorg-
fältig durch! Bei Nichtbeachtung der
Hinweise können Brände oder andere
Gefahren entstehen.
Bedienung
Durch (mehrmaliges) kurzes Drücken der Taste
P wird der Programmiermodus für die gewünsch-
te Betriebsart gestartet. Anschließend kann ein
Easywave-Sender in diese Betriebsart eingelernt
werden. Jedem Sender kann eine eigene Be-
triebsart zugewiesen werden.
2-Tast-Bedienung
In dieser Betriebsart werden Fahrbefehle durch
2 zusammengehörige Tasten eines Senders
ausgelöst. Das Stoppen der Bewegung erfolgt
durch Drücken der Taste für die Gegenrichtung.
Es muss nur eine Sendertaste in den Empfänger
ein gelernt werden, der Code der zugehörigen
Taste wird automatisch zugeordnet..
3-Tast-Bedienung
In der 3-Tast-Bedienung werden Fahrbefehle und
der Stopp-Befehl jeweils durch eine eigene Sen-
dertaste ausgelöst. Damit ist diese Betriebsart
besonders für Zentralsteuerungen und den Ein-
satz von Repeatern geeignet.
Es wird zwingend ein Sender mit mind. drei zu-
sammengehörigen Tasten
muss nur eine Sendertaste in den Empfänger ein-
gelernt werden, der Code der zugehörigen Tasten
wird automatisch zuge ordnet.
1-Tast-Bedienung
Mit einer Sender-Taste werden bei jeder Betä-
tigung, in einer festgelegten Folge, Fahr- bzw.
Stopp-Befehle ausgelöst.
Mit einem Sender mit vier Tasten (A, B, C, D)
könnten somit z.B. vier verschiedene Geräte ge-
steuert werden
Timeout
(1)
Erfolgt während der Programmierung innerhalb
von 30 Sekunden keine Tastenbetätigung, geht
der RCJ35 automatisch in die Betriebsbereit-
schaft. Die Einstellungen werden nicht gespei-
chert.
Betriebsarten
2-Tast-Bedienung
AUF/ZU
Sendecode A oder C Rollladen fährt AUF
Sendecode B oder D Rollladen fährt ZU
STOPP mit Gegenrichtung
optional mit Lamellenverstellung
3-Tast-Bedienung
AUF/STOPP/ZU
Sendecode A Rollladen fährt AUF
Sendecode C oder D Rollladen STOPP
Sendecode B Rollladen fährt ZU
optional mit Lamellenverstellung
1-Tast-Bedienung
IMPULSFOLGE
Sendecode A/B/C/D
Rollladen führt Fahrbefehle nacheinander aus:
AUF → STOPP → ZU → STOPP → AUF → ...
benötigt. Hiervon
