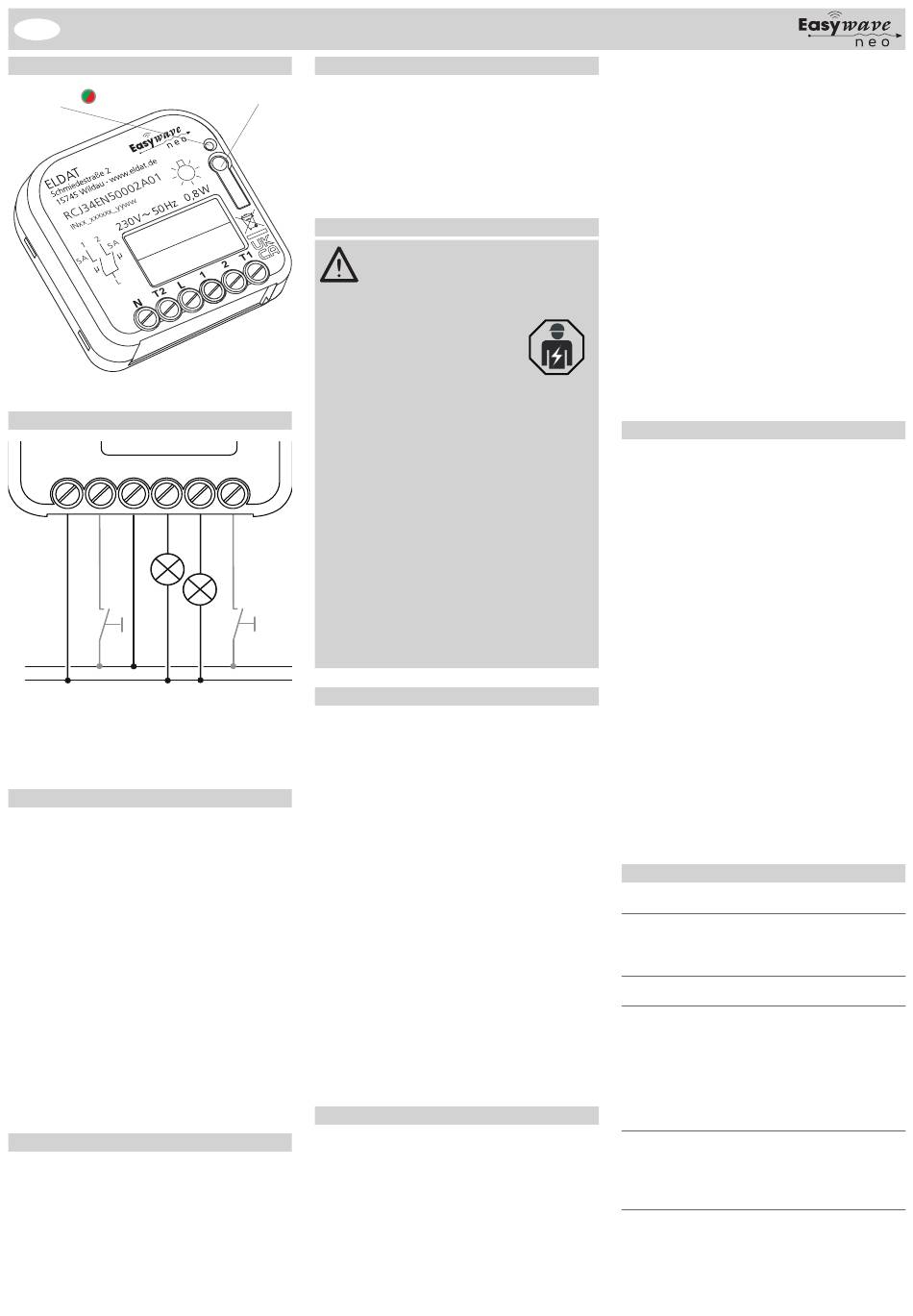

Eldat Easywave neo RCJ34 Bedienungsanleitung

RCJ34 Unterputz-Empfänger
DE
Ausführungen
LED rot|grün
1 2
RCJ34EN5002A01
5 5
µ µ
Anschlussplan
L
N T2 L 1
230 V AC
50 Hz
L
N
Leitungsquerschnitt
Es dürfen nur Leitungen mit einem Kabelquer-
schnitt von 0,5 mm² bis 2,5 mm² angeschlossen
werden. Die Abisolierlänge der Anschlussdrähte
beträgt 6 bis 7 mm
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 6,38 mW
Modulation: FSK
Codierung: Easywave neo,
POTA
Geräte-Typ: dual switch
Spannungsversorgung: 230 V AC
Eingang: 2 externe Taster
Ausgang: 2 potentialbehaftete
Relaiskontakte
(Schließer)
Leistungsaufnahme: 0,4 W Stand by
0,79 W max. ohne Last
max. Kontaktbelastung:
ohmsche Last: 5 A / 1.150 VA
induktive Last: 1,5 A /
Betriebstemperatur: -20 °C bis +45 °C
Abmessungen (B/L/H): 43,0 / 42,0 / 17,5 mm
Gewicht: ca. 31 g
Lieferumfang
Unterputz-Empfänger RCJ34, Bedienungsanlei-
tung
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur in Innenräumen als Funkemp-
Programmiertaste P
fänger in Verbindung mit Netzspannungsverbrau-
chern verwendet werden. Die Bedienung erfolgt
mit Easywave-Funksendern oder externen Tas-
tern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
- Die elektrische Installation darf
ausschließlich durch eine zuge-
lassene Elektrofachkraft vorge-
nommen werden.
- Der Stromkreis, an dem das Gerät betrieben
wird, muss mit einem Leitungsschutzschal-
ter gemäß EN60898-1 (Auslösecharakte-
ristik B oder C) mit max. 10 A Nennstrom
abgesichert sein.
2 T1 - Bei Sach- oder Personenschäden, die durch
Nichtbeachten der Bedienungsanleitung
und insbesondere der Sicherheitshinweise
verursacht werden, übernehmen wir keine
Haftung!
- Beachten Sie die geltenden Gesetze, Nor-
men und Vorschriften sowie die Hersteller-
hinweise für das zu steuernde Gerät!
- Öffnen Sie nicht das Gehäuse des Gerätes!
- Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
- Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
Funktion
Der Unterputz-Empfänger RCJ34 dient zum EIN-
und AUS-Schalten zweier elektrischer Geräte mit-
tels Funksender oder externer Taster.
Es stehen die Betriebsarten EIN/AUS und TOT-
MANN zur Verfügung (siehe Abschnitt „Betriebs-
arten").
Je Ausgang können 32 Easywave-Sendecodes in
den Empfänger eingelernt werden.
Mit der integrierten Fernlernfunktion POTA (Pro-
gramming Over The Air), kann ein bereits verbau-
ter und nicht mehr zugänglicher Empfänger um-
programmiert werden. Die Fernlernfunktion wird
für jeden Ausgang separat behandelt. Ein Sender
kann also nur den Ausgang in den Fernlernmodus
versetzen, in den er auch eingelernt ist.
Ist ein Sender in beide Ausgänge eingelernt,
werden auch beide Ausgänge gleichzeitig in den
Fernlernmodus versetzt und Sender gleichzeitig
in beide Ausgänge eingelernt/gelöscht. Eine de-
taillierte POTA-Programmierbeschreibung finden
Sie auf unserer WEB-Seite:
https://www.eldat.de/pota_de.pdf
345 VA
oder lassen Sie sich von unserem Kundendienst
unterstützen.
Tasteingang T
Der RCJ34 verfügt über zwei Tasteingänge T1
und T2, welche mit L beschaltet werden.
Im Werkszustand arbeiten die Tasteingänge in
der Betriebsart EIN/AUS 1-Tast-Bedienung, wo-
bei Tasteingang T1 den Ausgang 1 und Tastein-
gang T2 den Ausgang 2 ansteuert (s. „Betriebs-
arten").
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch! Bei Nichtbeachtung der Hinwei-
se können Brände oder andere Gefah-
ren entstehen.
Die externen Taster können jederzeit in eine an-
dere Betriebsart oder einen anderen Ausgang
eingelernt oder auch gelöscht werden. Dies er-
folgt analog zum Einlernen/Löschen von Easy-
wave-Sendern.
Wird der externe Taster gelöscht, arbeitet er wie-
der in der werksseitigen Betriebsart EIN/AUS
1-Tast-Bedienung.
Die Tasteingänge verhalten sich wie eine Sender-
taste mit dem Tastencode B und sollten grund-
sätzlich in der 1-Tast-Bedienung genutzt werden.
Wird ein Tasteingang in der Betriebsart EIN/AUS
2-Tast-Bedienung eingelernt, kann er den zuge-
hörigen Ausgang blockieren. Solange der Ein-
gang geschlossen ist, bleibt der Schaltausgang
ausgeschaltet. Funk-Befehle werden während-
dessen ignoriert.
Wird ein Tasteingang in die Betriebsart TOT-
MANN eingelernt, so schaltet er den zugehörigen
Ausgang unbegrenzt EIN, so lange er geschlos-
sen ist. Funksender können den Ausgang aber
jederzeit wieder AUS schalten.
Bedienung
Durch (mehrmaliges) kurzes Drücken der Taste
P wird der Programmiermodus für die gewünsch-
te Betriebsart und den gewünschten Ausgang
gestartet. Anschließend kann ein beliebiger Ea-
sywave-Sender in diese Betriebsart eingelernt
werden. Jedem Sender oder jeder Sendertaste
kann eine eigene Betriebsart / eigener Ausgang
zugewiesen werden.
Zur Vor-Ort-Bedienung, ist der Anschluss eines
externen Tasters möglich.
In der 2-Tast-Bedienung (2-TB) schalten die
Sendertasten A oder C EIN. Die Sendertasten B
oder D schalten AUS. Es muss nur eine Sender-
taste in den Empfänger eingelernt werden, der
Code der zweiten Taste wird automatisch zuge-
ordnet.
In der 1-Tast-Bedienung (1-TB) wird jede Funkti-
on mit nur einer Sendertaste ausgelöst. Jede Tas-
te muss einzeln in den Empfänger eingelernt wer-
den, es erfolgt keine automatische Zuordnung.
Timeout
(1)
Erfolgt innerhalb von 30 Sekunden keine Tasten-
betätigung, geht der RCJ34 automatisch in die
Betriebsbereitschaft. Die Einstellungen werden
nicht gespeichert.
Betriebsarten
2-Tast-Bedienung
EIN/AUS
Sendecode A oder C schaltet EIN.
Sendecode B oder D schaltet AUS.
1-Tast-Bedienung
EIN/AUS
Jeder Sendecode (A/B/C/D) schaltet im Wechsel
EIN und AUS.
Wird die Sendertaste länger als 2 Sekunden be-
tätigt, schaltet der Ausgang unabhängig von sei-
nem vorherigen Zustand AUS (Synchronisierung
mehrerer Empfänger).
TOTMANN
Der Ausgang schaltet solange die Sendertaste
betätigt wird, maximal jedoch 36 Sekunden (un-
begrenzt bei Auslösung durch Tasteingang).
