Inhaltszusammenfassung für Jinbei MSN TTL 600

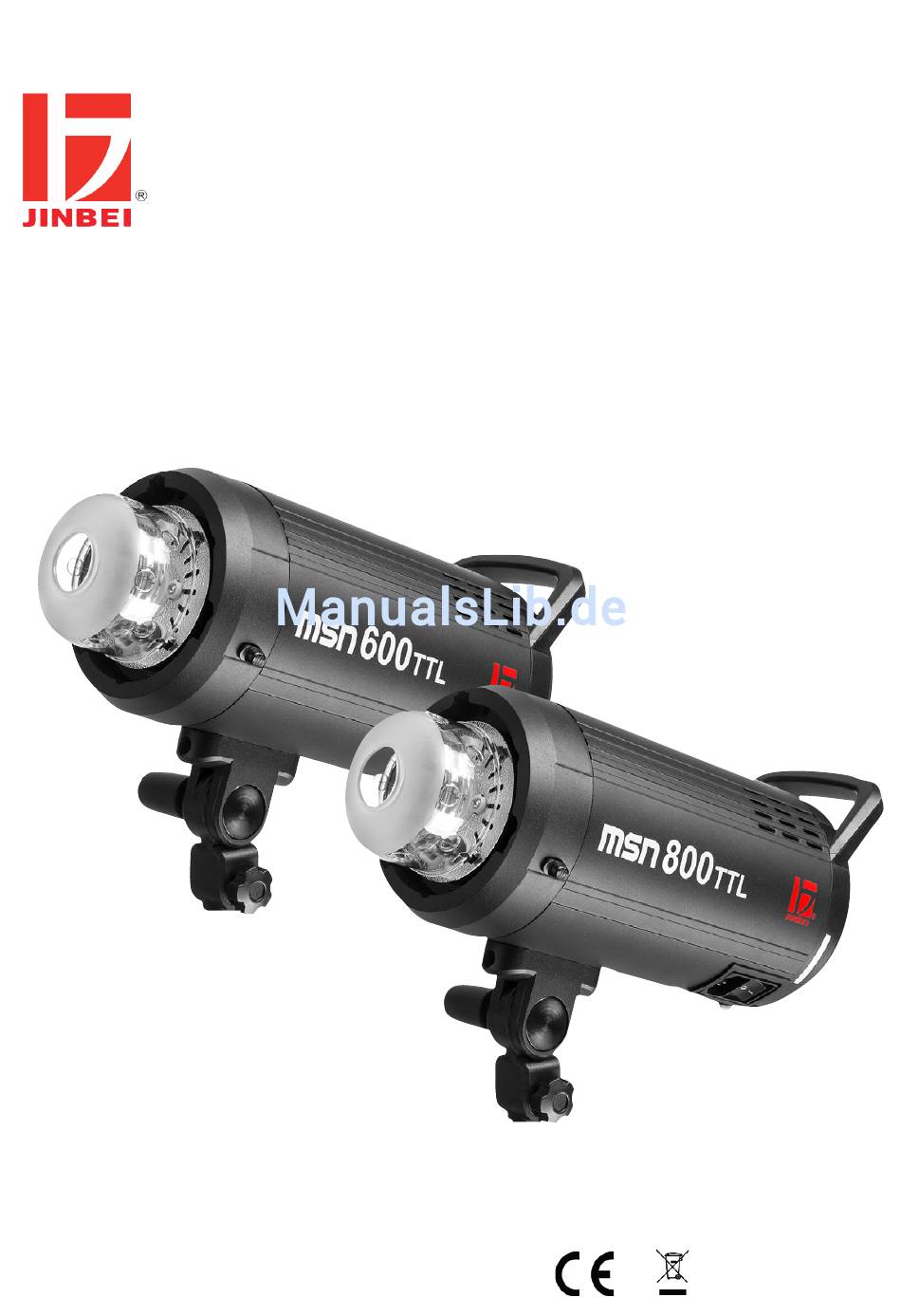

- Seite 1 MSN TTL 600 / 800 Studioblitzgeräte Bedienungsanleitung RoHS...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Informationen -------------------------------------------------- 3 Wichtige Kennzeichnungen am Gerät ------------------------------------- 4 Warn- und Sicherheitshinweise -------------------------------------------- 5 Hinweise zum Aufsetzen der Schutzglocke -------------------------------- 7 Hinweise zum Wechsel der Blitzröhre -------------------------------------- 8 Teilebezeichnung ----------------------------------------------------------- 9 Display-Anzeigen ----------------------------------------------------------- 11 Betrieb ---------------------------------------------------------------------- 12 Bedienung ------------------------------------------------------------------ 15 Störungssuche / Fehlerbehebung ------------------------------------------ 19 Technische Details ---------------------------------------------------------- 20 Anbieterkennzeichnung ---------------------------------------------------- 22... -
Seite 3: Allgemeine Informationen
Allgemeine Informationen Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für einen Jinbei MSN TTL 600 / 800 Studioblitz entschieden haben. Mit dem Jinbei MSN TTL 600 / 800 haben Sie einen Studioblitz erworben, der mit seiner Schnelligkeit, seiner Flexibilität und seiner Technik-Ausstattung überzeugt. -
Seite 4: Wichtige Kennzeichnungen Am Gerät
TTL 600 / 800 Blitz verwendet werden soll. Stellen Sie sicher, dass diese ein- gehalten werden. EU-Konformitätserklärung Hiermit erklärt Jinbei, dass das Funkgerät vom Typ Jinbei MSN TTL 600 / 800 die Richtlinie 2014/53/EU erfüllt. Der vollständige Wortlaut der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung: http://goldenshell.com.cn/... -
Seite 5: Warn- Und Sicherheitshinweise
Veränderungen oder Umbauten am Gerät sind verboten. Stellen Sie ein Problem am Blitzgerät fest, wenden Sie sich sofort an Ihren Jinbei Händler! Sicherheitshinweise zur Verwendung und Aufbewahrung des Gerätes Bitte entfernen Sie vor Gebrauch die Schutzkappe und achten Sie darauf, dass die Lüftungsschlitze des Geräts bei Gebrauch nicht ver-... - Seite 6 Warn- und Sicherheitshinweise Bitte beachten Sie, dass die Blitzröhre, das Einstelllicht und ein an- geschlossener Reflektor im Betrieb sehr heiß werden können. Bitte fassen Sie diese Geräteteile während oder unmittelbar nach dem Be- trieb nicht an. Lassen Sie die Geräteteile erst abkühlen, bevor Sie die Blitzröhre oder den Reflektor wechseln.
-
Seite 7: Hinweise Zum Aufsetzen Der Schutzglocke
Warn- und Sicherheitshinweise Bitte achten Sie auf herunterhängende Kabel. Sorgen Sie dafür, dass niemand über sie stolpern kann. Achten Sie darauf, dass die Kabel nicht mit spitzen oder heißen Gegenständen in Berührung kommen. Beschädigte Kabel tauschen Sie bitte sofort aus. Bitte lassen Sie das Blitzgerät abkühlen, bevor Sie es zum Transport oder für die Lagerung verpacken. -
Seite 8: Hinweise Zum Wechsel Der Blitzröhre
Hinweise zum Wechsel der Blitzröhre Bitte beachten Sie für den Wechsel der Blitzröhre folgende Hinweise: Stellen Sie sicher, dass das Gerät ausgeschaltet und von der Stromversor- gung getrennt ist. Warten Sie, bis die Blitzröhre abgekühlt ist, bevor Sie diese wechseln. Abb. -
Seite 9: Teilebezeichnung
Teilebezeichnung 1) Tragegriff 2) Gruppen-Indikator (LED) 3) Lampenstativ-Verriegelung 4) Schirmhalterung 5) Neiger-Feststellung 6) Schutzglocke 7) Blitzröhre 8) LED-Einstelllicht... - Seite 10 Teilebezeichnung 9) Menü-Taste 10) Testblitz-Taste 11) Einstellknopf 12) Netzkabel-Anschluss 13) Ein-/Aus-Schalter 14) LC-Display 15) Funktions-Taste 16) Funktions-Taste 17) Funktions-Taste 18) Einstelllicht 19) Sync-Anschluss 20) Fotozelle (Infrarot-Sensor) 21) mini USB-Anschluss...
-
Seite 11: Display-Anzeigen
Display-Anzeigen 22) Gruppen A / B / C / D / E / F 23) Funkkanäle 00 – 15 24) Leistungsabgabe TTL: ± 3.0 / M: 1.0 –9.0 / HSS: 4.0 – 9.0 25) Überhitzungsschutz 26) Blitzmodi M / TTL 27) Synchronisationsmodi „NOR“... -
Seite 12: Betrieb
1) Allgemeine Hinweise zur Inbetriebnahme • Prüfen Sie bitte den Lieferumfang auf Vollständigkeit: 1 x Jinbei MSN TTL 600 / 800 Studioblitz, 1 x Schutzkappe, 1 x Netzkabel 4,5 m, 1 x Bedienungsanleitung. • Vor der ersten Inbetriebnahme lesen Sie bitte die Bedienungsanleitung komplett durch und beachten Sie alle Warn- und Sicherheitshinweise. - Seite 13 Blitzkopf als Slave-Blitz über den Lichtimpuls eines anderen Blitzes aus. • den in den Blitz eingebauten Funkempfänger (2,4 GHz). Dazu benöti- gen Sie für Ihre Kamera die kompatiblen Jinbei Funkfernbedienungen TR-Q6C / N / S, TR-611 / TR-612, TR-A6, TRS-V, TRS.
- Seite 14 Download-Ordner Ihres Rechners herunter. Beachten Sie dabei bitte die Hinweise zum Betriebssystem. • Auf der gleichen Seite im Jinbei Service Center finden Sie auch eine Liste der kompatiblen Kameras. • Entpacken Sie die „bin“-Datei nicht und ändern Sie bitte auf keinen Fall den Dateinamen der „bin“...
-
Seite 15: Bedienung
Bedienung 1) Einstellung der Blitzleistung • Die Blitzleistung von 1.0 bis 9.0 lässt sich in 1/10- oder ganzen Blenden- schritten einstellen Die maximale Leistung wird im Display [14] mit 9.0 an- gezeigt. • Für die Verstellung in 1/10-Blendenschritten drehen Sie am Einstellknopf [11] bis zum gewünschten Wert. - Seite 16 Für Canon / Nikon Kameras (Jinbei TR-A6) Für Kameras mit Standard ISO-Blitzschuh (Jinbei TRS-V) TRS Für Kameras mit Standard ISO-Blitzschuh (Jinbei TRS) • Drücken Sie die Menü-Taste [9] und wählen Sie „MENU 1“ aus. • Drücken Sie die Funktions-Taste [15] unter „MODE“, um den Blitzmodus „M“...
- Seite 17 Bedienung • Die High Speed Synchronisation HSS erlaubt beim Blitzen den Einsatz kürzerer Verschlusszeiten als die üblichen Kamera-Synchronzeiten. Je nach Kameramodell reicht das bis zu 1/8000 Sekunde. HSS gestattet das gezielte Aufhellblitzen gegen die Sonne, ermöglicht das Reduzieren / Eliminieren des Umgebungslicht, erlaubt geblitzte Aufnahmen bei Offen- blende für die Freistellung des Motivs vom Hintergrund und friert schnelle Bewegungen ein.
- Seite 18 Bedienung Akustisches Signal Ein / Aus Fotozelle Ein / Aus (Slave-Modus) Einstelllicht: Proportional PRO / Unabhängig 1.0 – 9.0 • Drücken Sie die Funktions-Taste [15] unter , um das akustische Signal ein- oder auszuschalten. Auf dem Display erscheint das Symbol [28]. •...
-
Seite 19: Störungssuche / Fehlerbehebung
• Überprüfen Sie bitte, ob am Blitz und an der Funkfernbedienung iden- tische Funkkanäle und Gruppen eingestellt sind. • Prüfen Sie bitte, ob andere Geräte in der Umgebung mit der gleichen Funkfrequenz arbeiten und schalten Sie diese ggf. aus. Falls ein Problem weiterbesteht, kontaktieren Sie bitte Ihren Jinbei Händler. -
Seite 20: Technische Details
Abbrennzeit (t 0,5): Normal: 1/2200 – 1/8000 s Freeze (nur bei „M“): 1/2000 – 1/19.000 s Blitzladezeit: MSN TTL 600: 0,05 – 0,8 s MSN TTL 800: 0,05 – 1,0 s Farbtemperatur: Normal: 5500 ± 150 K Freeze: 5500 ± 800 K... - Seite 21 Tragegriff Stromversorgung: 90 – 250 V, 50 / 60 Hz Sicherung 10 A Temperatur-Arbeitsbereich: 0 – 35 °C Kompatible Funkfernbedienungen: Jinbei TR-611 / TR-612 Jinbei TR-Q6C / TR-Q6N / TR-Q6S Jinbei TR-A6 Jinbei TRS-V Jinbei TRS Maße: 36,5 x 13,6 x 20,0 cm (L x B x H)
-
Seite 22: Anbieterkennzeichnung
Foto-Morgen GmbH Harkortstr. 25 40880 Ratingen Deutschland Tel.: +49 2102 53297-0 Fax: +49 2102 53297-19 e-Mail: info@foto-morgen.de www.foto-morgen.de...
