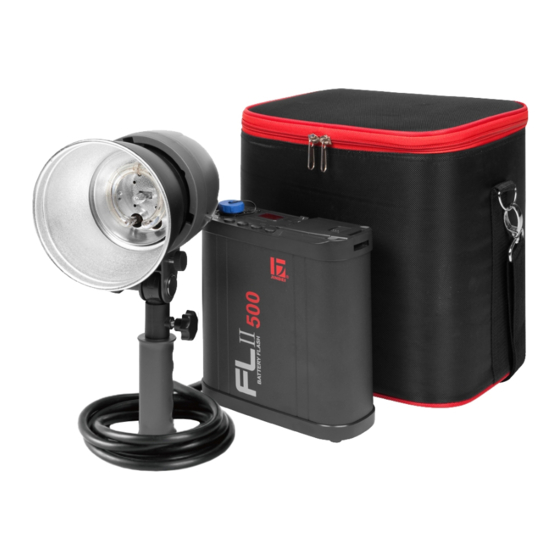

Jinbei FL-II 500 Anleitung

Vorschau ausblenden Andere Handbücher für FL-II 500:

Diese Anleitung herunterladen

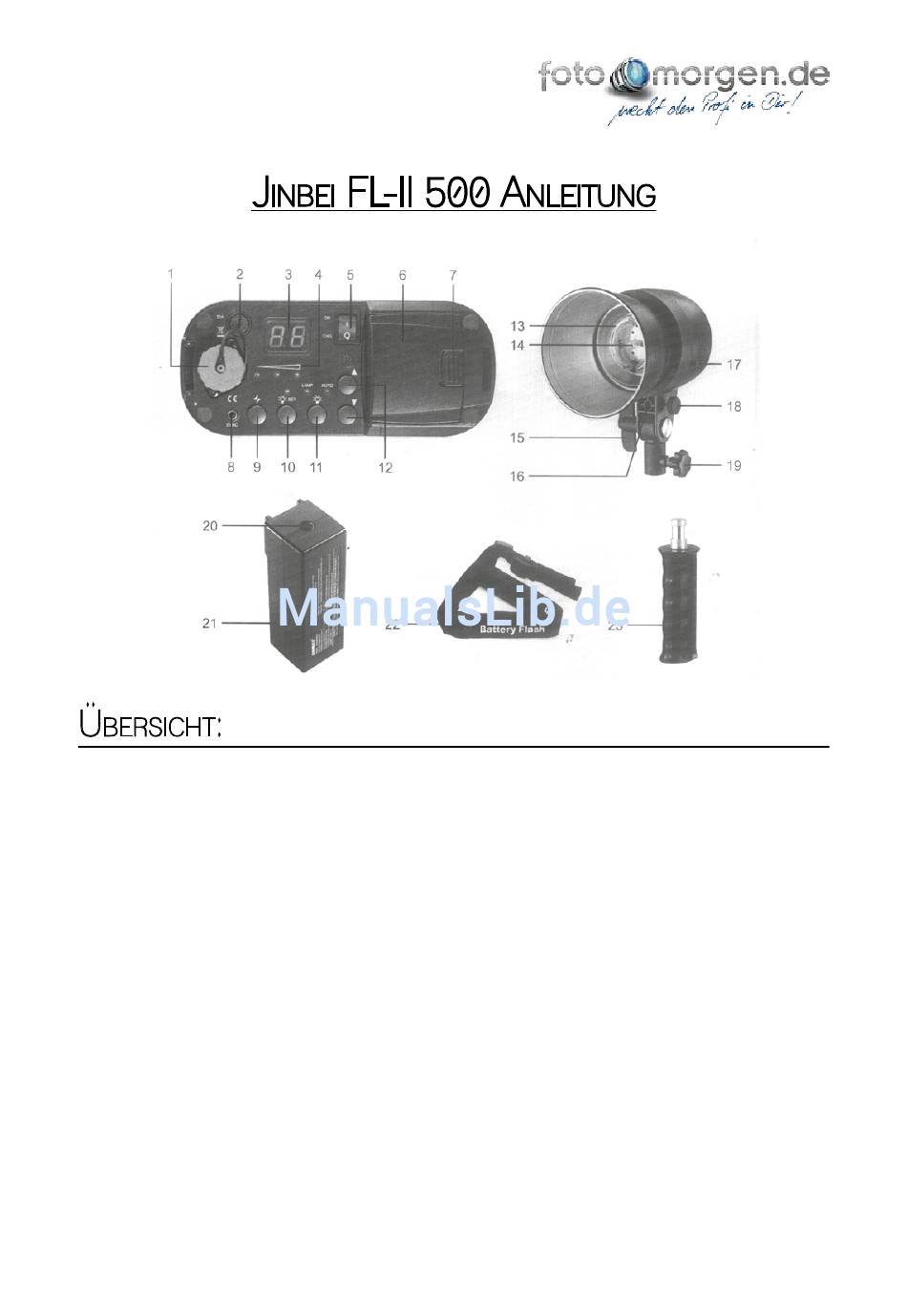

bersicht

01. Anschluss Blitzkopf

02. Fach für Sicherung

03. LED Display

04. Ladestandsanzeige

05. Hauptschalter

06. Batteriefach

07. Batteriefach Verschluss

08. 3,5 mm Klinkenstecker für Auslöseranschluss

09. Blitz-Testknopf

10. Knopf für automatische Abschaltung der Einstelllam-

11. AN/AUS Schalter für Einstelllicht

12. Knöpfe zur Leistungsregelung

13. Blitzröhre

14. Einstelllicht

15. Verriegelung des Schirmneigers

FL-ii 500 A

inbei

nLeitung

16. Befestigung für Reflex- oder Durchlichtschirm

17. Entriegelung des Blitzvorsatz Bajonetts

18. Feststellrad für Schirmhalterung

19. Feststellrad für Lampenstativ Spigotanschluss

20. Anschluss Ladekabel

21. Li-Polymer Akku

22. Tragegurt

23. Haltegriff mit Spigotanschluss

Seite 1 FL-ii 500 A inbei nLeitung Ü bersicht 01. Anschluss Blitzkopf 16. Befestigung für Reflex- oder Durchlichtschirm 02. Fach für Sicherung 17. Entriegelung des Blitzvorsatz Bajonetts 03. LED Display 18. Feststellrad für Schirmhalterung 04. Ladestandsanzeige 19. Feststellrad für Lampenstativ Spigotanschluss 05. Hauptschalter 20.
Seite 2 Asis perAtiOnen Den Blitzkopf anschließen Verbinden Sie ein Ende des mitgelieferten Kabels mit dem Anschluss am Power Pack (1). Bitte beachten Sie dabei die Ausrichtung des Kabels am Anschluss und arretieren Sie beide Enden mit den Feststellschrauben. Anschluss der Batterie Das Batteriefach durch Lösen der Verriegelung (6) öffnen und den Akku (21) mit den Kontakten voran in das Gerät führen.
Seite 3 Beachten Sie hierbei die Synczeiten eines ggf. verwendeten Funkempfängers. Über den USB Anschluss Über den integrierten USB Anschluss kann der Empfänger des Jinbei TR-A4 angeschlossen werden. Es gilt, die korrekte Kanalwahl am Sender und Empfänger zu beachten. Näheres dazu entnehmen Sie der Bedienungsanleitung des TR-A4.
Seite 4 Sicherheitshinweise: • Die Batterie nicht zerlegen, das Gehäuse nicht quetschen oder einstechen • Die Batterie nicht kurzschließen • Die Batterie nicht in Kontakt mit offenen Flammen oder Flüssigkeiten kommen lassen • Die Batterie nicht einer Temperatur von über 60° Celsius aussetzen •...
