Inhaltszusammenfassung für Trix 22127

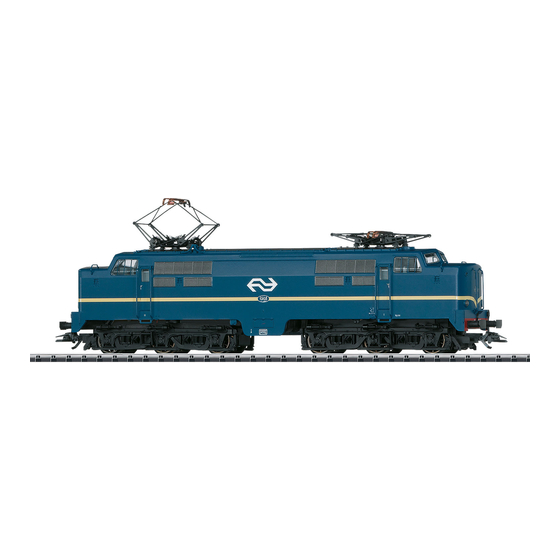

- Seite 1 Modell der Elektrolok Serie 1200, 22127...
- Seite 3 Seite Sommaire : Page Inhaltsverzeichnis: Informationen zum Vorbild Informations concernant la locomotive réelle Remarques importantes sur la sécurité Sicherheitshinweise Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page Pagina Table of Contents:...
- Seite 4 Informationen zum Vorbild Information about the prototype Ab 1951 wurde die von der amerikanischen Firma The class 1200 electric locomotive developed by the Ameri- Baldwin/ Westinghouse entwickelte Elektro-Lokomotive der can firms Baldwin / Westinghouse was built starting in 1951 Serie 1200 von Werkspoor in Amsterdam für die niederlän- by Werkspoor in Amsterdam for the Dutch State Railways dischen Eisenbahnen (NS) hergestellt.
- Seite 5 Informations concernant le modèle réel Informatie over het voorbeeld La locomotive électrique de la série 1200, conçue par la Vanaf 1951 werd de elektrische locomotief serie 1200 firme américaine Baldwin/ Westinghouse, fut construite à die door de Amerikaanse firma Baldwin/Westinghouse partir de 1951 pour les chemins de fer néerlandais (NS) par ontwikkeld was, door Werkspoor in Amsterdam voor de Werkspoor à...
- Seite 6 Priorität 3: DC werden. Hinweis: Beachten Sie, dass nicht alle Funktionen in allen • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Digital-Protokollen möglich sind. Unter mfx und DCC können Ihren Trix-Fachhändler. einige Einstellungen von Funktionen, welche im Analog- • Gewährleistung und Garantie gemäß der beiliegenden Betrieb wirksam sein sollen, vorgenommen werden. Garantieurkunde. • Entsorgung: www.maerklin.com/en/imprint.html Hinweise zum Digitalbetrieb • Der volle Funktionsumfang ist nur unter Trix Systems,...
- Seite 7 • Die ab Werk eingestellten Werte sind für mfx gewählt, so mfx-Protokoll dass ein bestmöglichstes Fahrverhalten gewährleistet ist. Adressierung Für andere Betriebssysteme müssen gegebenenfalls • Keine Adresse erforderlich, jeder Decoder erhält eine Anpassungen getätigt werden. einmalige und eindeutige Kennung (UID). • Der Betrieb mit gegenpoliger Gleichspannung im • Der Decoder meldet sich an einer Central Station oder Bremsabschnitt ist mit der werkseitigen Einstellung Mobile Station mit seiner UID automatisch an. nicht möglich.
- Seite 8 DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden. • Jede Adresse ist manuell programmierbar. • Die logische Funktionsabschaltung ABV kann über das • Kurze oder lange Adresse wird über die CVs ausgewählt.
- Seite 9 f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen STOP mobile station Spitzensignal Funktion f0 Funktion f0 Geräusch: Bahnhofsansage — Funktion 1 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2 Geräusch: Signalhorn 1 — Funktion 3 Funktion f3 Funktion f3 ABV aus —...
- Seite 10 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
- Seite 11 Several settings for functions, which are well as transferred along with the product to others. supposed to be active in analog operation, can be done • Please see your authorized Trix dealer for repairs or under mfx and DCC. spare parts. • The warranty card included with this product specifies Notes on digital operation the warranty conditions.
- Seite 12 ristics. mfx Protocol Adjustments may have to be made for other operating Addresses systems. • No address is required; each decoder is given a one- • The setting done at the factory does not permit operation time, unique identifier (UID). with opposite polarity DC power in the braking block. • The decoder automatically registers itself on a Central If you want this characteristic, you must do without Station or a Mobile Station with its UID.
- Seite 13 DCC Protocol done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address Acceleration / Braking Delay • Address range: • The acceleration and braking times can be set separately 1 – 127 (short address, m.u. address) from each other. 1 – 10239 (long address) • The logical function shut off for ABV (Acceleration / • Every address can be programmed manually. Braking Delay) can be assigned to any function button by • A short or a long address is selected using the CVs.
- Seite 14 f0 f8 f0 - f3 f4 - f7 Controllable Functions STOP mobile station Headlights Function f0 Function f0 Sound effect: Station announcements — Function 1 Function f1 Function f1 Sound effect: Operating sounds — Function 2 Function f2 Function f2 Sound effect: Horn 1 — Function 3 Function f3 Function f3 ABV off —...
- Seite 15 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
- Seite 16 Remarques importantes sur la sécurité • L’intégralité des fonctions est disponible uniquement en exploitation Trix Systems, DCC et mfx. • La locomotive ne peut être utilisée qu‘avec le système • Feux de signalisation s‘inversant selon le sens de mar- d‘exploitation indiqué. che; feux commutables en exploitation digital. • Analogique max. 15 Volt =, digital max. 22 Volt ~. • Rayon minimal d’inscription en courbe 360 mm. • La locomotive ne peut pas être alimentée électriquement par plus d‘une source de courant à la fois. Mode multiprotocole • Il est impératif de tenir compte des remarques sur la Mode analogique sécurité...
- Seite 17 dans le cadre de l’exploitation analogique. Protocole mfx Remarques relatives au fonctionnement en mode digital Adressage • En ce qui concerne la procédure de réglage des divers • Aucune adresse n’est nécessaire, le décodeur reçoit tou- paramètres, veuillez vous référer au mode d‘emploi de tefois une identification unique et non équivoque (UID). votre centrale de commande multitrain. • Avec son UID, le décodeur indique automatiquement • Les valeurs paramétrées d’usine sont choisies pour à...
- Seite 18 Protocole DCC • Pour toute information complémentaire, voir le tableau des CVs, protocole DCC. Adressage Il est recommandé, de réaliser la programmation, fonda- • Adresse possibles: Courtes, longues et adresses de traction mentalement, sur la voie de programmation. • Catégorie d’adresse : Fonctions logiques 1 à 127 (adresses courtes, adresses de traction) 1 à 10239 (adresses longues) Temporisation d’accélération et de freinage (TAF) • Chaque adresse est programmable manuellement.
- Seite 19 f0 f8 f0 - f3 f4 - f7 Fonctions commutables STOP mobile station Fanal éclairage activé Fonction f0 Fonction f0 Bruitage : Annonce en gare — Fonction 1 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation — Fonction 2 Fonction f2 Fonction f2 Bruitage : trompe, signal 1 — Fonction 3 Fonction f3 Fonction f3 ABV, désactivé...
- Seite 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
- Seite 21 • Afdanken:www.maerklin.com/en/imprint.html Aanwijzingen voor digitale besturing • De volledige toegang tot alle functies is alleen mogelijk met Trix Systems, DCC of met mfx bedrijf. • Het op de juiste wijze instellen van de diverse parame- • Ingebouwde, rijrichtingsafhankelijke frontverlichting is in ters staat beschreven in de handleiding van uw digitale Centrale. het digitaalsysteem schakelbaar.
- Seite 22 • Fabrieksmatig zijn de waarden voor mfx zo ingestelt dat Mfx-protocol optimale rijeigenschappen gegarandeerd zijn. Adressering Voor andere bedrijfssystemen moeten eventueel aanpas- • Een adres is niet nodig, elke decoder heeft een éénmalig singen uitgevoerd worden. en éénduidig kenmerk (UID). • Het bedrijf met tegengepoolde gelijkspanning in de afrem- • De decoder meldt zich vanzelf aan bij het Central Station sectie is met de fabrieksinstelling niet mogelijk. Indien deze of Mobile Station met zijn UID. eigenschap wenselijk is, dan moet worden afgezien van het conventioneel gelijkstroombedrijf (CV 29/Bit 2 = 0).
- Seite 23 DCC-protocol programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres Optrek en afremvertraging • Adresbereik: • De optrek- en afremvertraging kunnen onafhankelijk van 1 – 127 (kort adres, tractieadres) elkaar ingesteld worden. 1 – 10239 (lange adres) • De logische uitschakelfunctie ABV (optrek- en afremver- • Elk adres is handmatig programmeerbaar. traging) kan met de functiemapping aan elke gewenste • Kort of lang adres wordt via de CV gekozen.
- Seite 24 f0 f8 f0 - f3 f4 - f7 Schakelbare functies STOP mobile station Frontverlichting Functie f0 Functie f0 Geluid: stationsomroep — Functie 1 Functie f1 Functie f1 Geluid: bedrijfsgeluiden — Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn 1 — Functie 3 Functie f3 Functie f3 ABV uit —...
- Seite 25 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
- Seite 28 Trix 66626 Märklin...
- Seite 31 1 Antenne — Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Stromabnehmer E662 450 Farbgebung angeboten. 3 Isolator E662 500 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 4 Abstandshülse E277 970 einer Reparatur im Märklin-Reparatur-Service repariert 5 Schraube E750 200 werden. 6 Haken E282 390 7 Puffer rechts E229 949...
- Seite 32 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 244307/0814/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
