Raumluftsteuerung RLS 2
Montage und Bedienung

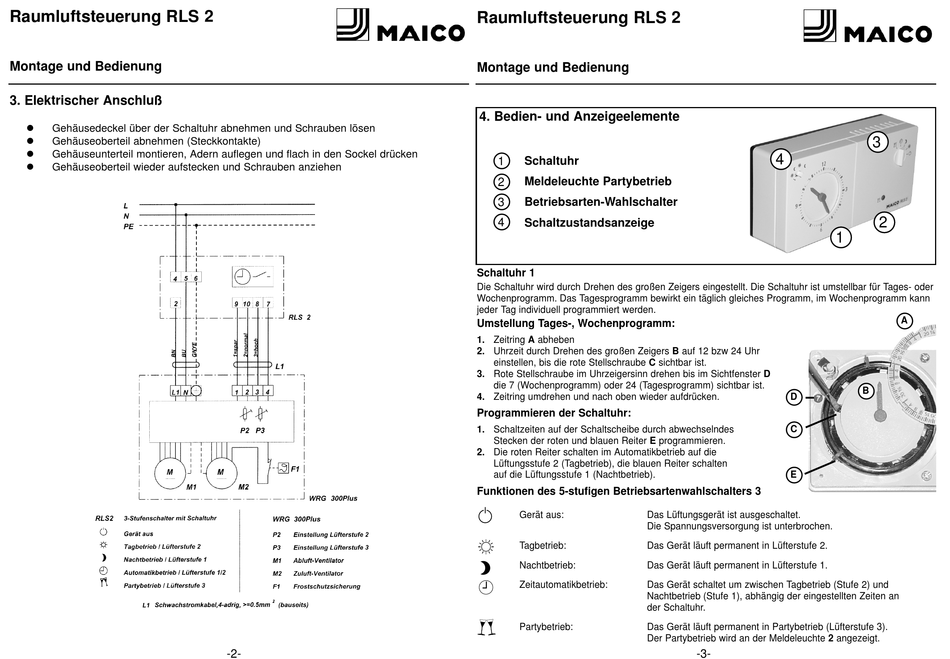

3. Elektrischer Anschluß
!
Gehäusedeckel über der Schaltuhr abnehmen und Schrauben lösen
!
Gehäuseoberteil abnehmen (Steckkontakte)
!
Gehäuseunterteil montieren, Adern auflegen und flach in den Sockel drücken
!
Gehäuseoberteil wieder aufstecken und Schrauben anziehen
-2-
Raumluftsteuerung RLS 2
Montage und Bedienung
4. Bedien- und Anzeigeelemente
1 Schaltuhr
Meldeleuchte Partybetrieb
2
3 Betriebsarten-Wahlschalter
4
Schaltzustandsanzeige
Schaltuhr 1
Die Schaltuhr wird durch Drehen des großen Zeigers eingestellt. Die Schaltuhr ist umstellbar für Tages- oder
Wochenprogramm. Das Tagesprogramm bewirkt ein täglich gleiches Programm, im Wochenprogramm kann
jeder Tag individuell programmiert werden.
Umstellung Tages-, Wochenprogramm:
1. Zeitring A abheben
2. Uhrzeit durch Drehen des großen Zeigers B auf 12 bzw 24 Uhr
einstellen, bis die rote Stellschraube C sichtbar ist.
3. Rote Stellschraube im Uhrzeigersinn drehen bis im Sichtfenster D
die 7 (Wochenprogramm) oder 24 (Tagesprogramm) sichtbar ist.
4. Zeitring umdrehen und nach oben wieder aufdrücken.
Programmieren der Schaltuhr:
1. Schaltzeiten auf der Schaltscheibe durch abwechselndes
Stecken der roten und blauen Reiter E programmieren.
2. Die roten Reiter schalten im Automatikbetrieb auf die
Lüftungsstufe 2 (Tagbetrieb), die blauen Reiter schalten
auf die Lüftungsstufe 1 (Nachtbetrieb).
Funktionen des 5-stufigen Betriebsartenwahlschalters 3
Gerät aus: Das Lüftungsgerät ist ausgeschaltet.
Die Spannungsversorgung ist unterbrochen.
Tagbetrieb: Das Gerät läuft permanent in Lüfterstufe 2.
Nachtbetrieb: Das Gerät läuft permanent in Lüfterstufe 1.
Zeitautomatikbetrieb: Das Gerät schaltet um zwischen Tagbetrieb (Stufe 2) und
Nachtbetrieb (Stufe 1), abhängig der eingestellten Zeiten an
der Schaltuhr.
Partybetrieb: Das Gerät läuft permanent in Partybetrieb (Lüfterstufe 3).
Der Partybetrieb wird an der Meldeleuchte 2 angezeigt.
3
4
1
B
D
C
E
-3-
