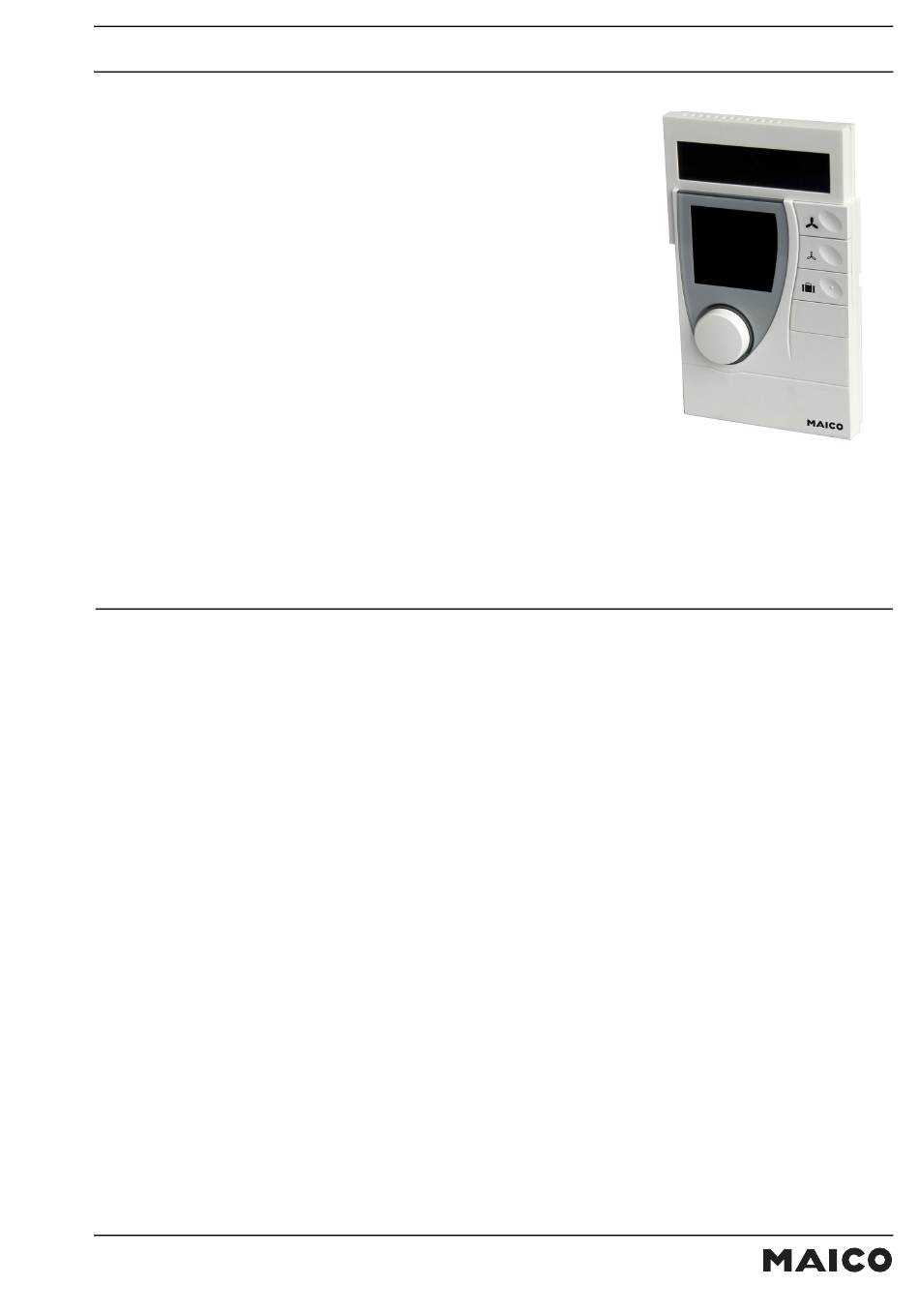

Produktbeschreibung
RLS RC Raumluftsteuerung
Anwendung
Solarenergie gespeiste Raumluftsteuerung mit LCD-Display und Bedie-
nelementen, mit intelligentem Sendemanagement zur Erfassung der
Raumtemperatur und der drahtlosen Übertragung von Präsenz und
Ansteuerung von dreistufigen Ventilatorsystemen.
Das RLS RC verfügt über eine integrierte Funkschnittstelle auf Basis
des herstellerneutralen EnOcean-Funkprotokolls.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Funkschnittstelle ..................................................................................................................................................4
Installation..............................................................................................................................................................5
Allgemeine Installationshinweise .........................................................................................................................5
Montage.................................................................................................................................................................6
Demontage ............................................................................................................................................................7
Anzeigen im Display ..............................................................................................................................................8
Bedienung und Einstellung ....................................................................................................................................9
Gerät einschalten.................................................................................................................................................9
Allgemein .............................................................................................................................................................9
Uhrzeit und Datum einstellen.............................................................................................................................10
Display Grundanzeige Uhrzeit oder Temperatur ...............................................................................................10
Störmeldung quittieren.......................................................................................................................................10
Betriebsmeldungen............................................................................................................................................11
Serviceeinstellungen..........................................................................................................................................11
Urlaubsmode .....................................................................................................................................................12
Batteriewechsel ...................................................................................................................................................13
Anlernen des RLS RC an einen Funkpartner (Ventilator)....................................................................................14
