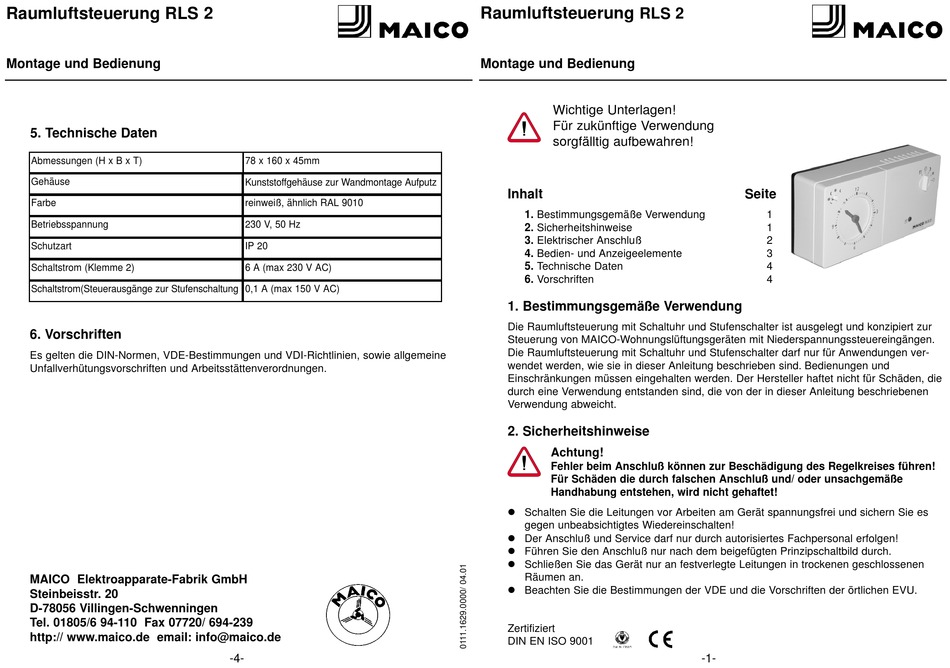

Raumluftsteuerung RLS 2
Montage und Bedienung
5. Technische Daten
Abmessungen (H x B x T)
Gehäuse
Farbe
Betriebsspannung
Schutzart
Schaltstrom (Klemme 2)
Schaltstrom(Steuerausgänge zur Stufenschaltung 0,1 A (max 150 V AC)
6. Vorschriften
Es gelten die DIN-Normen, VDE-Bestimmungen und VDI-Richtlinien, sowie allgemeine
Unfallverhütungsvorschriften und Arbeitsstättenverordnungen.
MAICO Elektroapparate-Fabrik GmbH
Steinbeisstr. 20
D-78056 Villingen-Schwenningen
Tel. 01805/6 94-110 Fax 07720/ 694-239
http:// www.maico.de email: info@maico.de
78 x 160 x 45mm
Kunststoffgehäuse zur Wandmontage Aufputz
reinweiß, ähnlich RAL 9010
230 V, 50 Hz
IP 20
6 A (max 230 V AC)
-4-
Raumluftsteuerung
RLS 2
Montage und Bedienung
Wichtige Unterlagen!
Für zukünftige Verwendung
sorgfälltig aufbewahren!
Inhalt
1. Bestimmungsgemäße Verwendung
2. Sicherheitshinweise
3. Elektrischer Anschluß
4. Bedien- und Anzeigeelemente
5. Technische Daten
6. Vorschriften
1. Bestimmungsgemäße Verwendung
Die Raumluftsteuerung mit Schaltuhr und Stufenschalter ist ausgelegt und konzipiert zur
Steuerung von MAICO-Wohnungslüftungsgeräten mit Niederspannungssteuereingängen.
Die Raumluftsteuerung mit Schaltuhr und Stufenschalter darf nur für Anwendungen ver-
wendet werden, wie sie in dieser Anleitung beschrieben sind. Bedienungen und
Einschränkungen müssen eingehalten werden. Der Hersteller haftet nicht für Schäden, die
durch eine Verwendung entstanden sind, die von der in dieser Anleitung beschriebenen
Verwendung abweicht.
2. Sicherheitshinweise
Achtung!
Fehler beim Anschluß können zur Beschädigung des Regelkreises führen!
Für Schäden die durch falschen Anschluß und/ oder unsachgemäße
Handhabung entstehen, wird nicht gehaftet!
! Schalten Sie die Leitungen vor Arbeiten am Gerät spannungsfrei und sichern Sie es
gegen unbeabsichtigtes Wiedereinschalten!
! Der Anschluß und Service darf nur durch autorisiertes Fachpersonal erfolgen!
! Führen Sie den Anschluß nur nach dem beigefügten Prinzipschaltbild durch.
! Schließen Sie das Gerät nur an festverlegte Leitungen in trockenen geschlossenen
Räumen an.
! Beachten Sie die Bestimmungen der VDE und die Vorschriften der örtlichen EVU.
Zertifiziert
DIN EN ISO 9001
Seite
1
1
2
3
4
4
-1-
