Version: N1

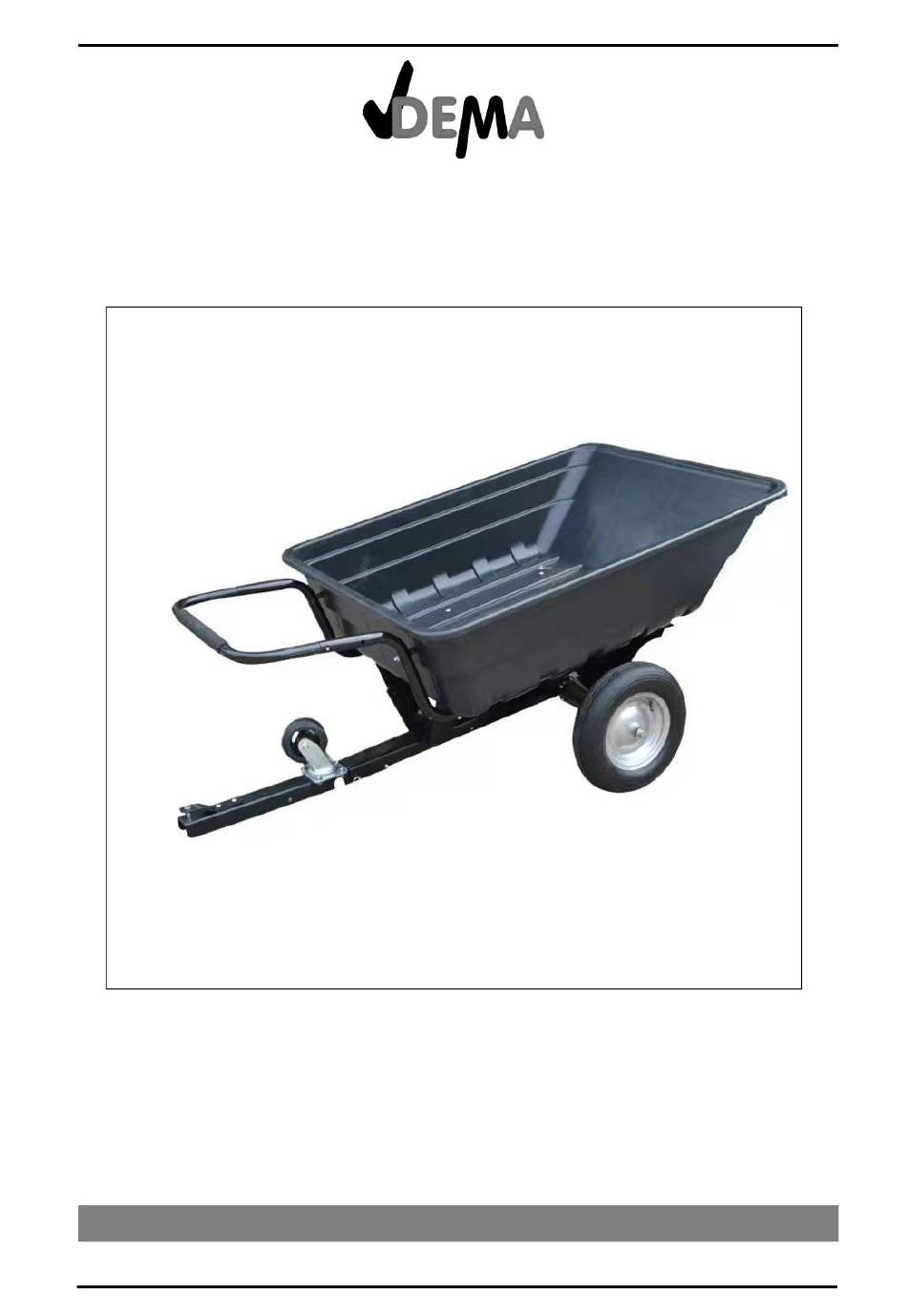

XXL SCHUBKARRE / ANHÄNGER
ARTIKEL-NR. 20889
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 14.03.2023
Werbung
Verwandte Anleitungen für Dema 20889
Inhaltszusammenfassung für Dema 20889
- Seite 1 Version: N1 XXL SCHUBKARRE / ANHÄNGER ARTIKEL-NR. 20889 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 14.03.2023...
- Seite 2 20889 – SK/A 220 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 TECHNISCHE DATEN ......................... 3 3 AUFBAU & MONTAGE ........................4 4 TEILELISTE ............................7 5 WARTUNG ............................8 SEITE 2 VON 8...
- Seite 3 20889 – SK/A 220 SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. •...
- Seite 4 20889 – SK/A 220 AUFBAU & MONTAGE • Verwenden Sie folgenden Montagezeichnungen und die darauffolgende Teileliste und die Teileliste beim Zusammenbau. • Falls möglich sollten Sie eine weitere Person als Hilfe für den Aufbau hinzuziehen. • Schützen Sie sich beim Aufbau vor Verletzungen mit einer persönlichen Schutzausrüstung, wie z.B.
- Seite 5 20889 – SK/A 220 SEITE 5 VON 8...
- Seite 6 20889 – SK/A 220 SEITE 6 VON 8...
- Seite 7 20889 – SK/A 220 TEILELISTE ABBILDUNG BEZEICHNUNG Wanne Schutzplatte Untere Säule I Verbindungsplatte Untere Säule II Hebel Stützfuß Achse Griffstange Seitenstange SEITE 7 VON 8...
- Seite 8 20889 – SK/A 220 Lenkrolle ABBILDUNG BEZEICHNUNG Schraube 10x20mm Unterlegscheibe 10mm O-Ring 10mm Mutter 10 mm Schraube 8x50mm Schraube 8x60mm Schraube 8x15mm Unterlegscheibe 8mm O-Ring 8mm Mutter 8mm Unterlegscheibe 20mm Kunststoffbuchse WARTUNG • Überprüfen Sie regelmäßig die Schraubverbindungen der Schubkarre. Ziehen Sie die Schrauben und Muttern eventuell nach.
