Jura GIGA X8c Technische Dokumentation

Technische Dokumentation
GIGA X8c
220
Lieferumfang

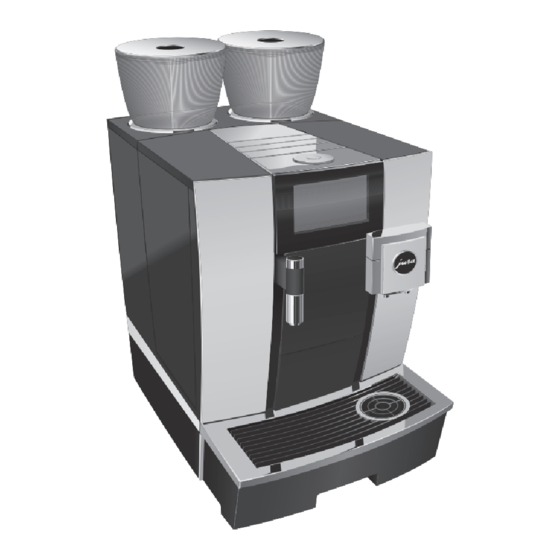

Z Kaffeespezialitäten-Vollautomat
N O P
Z
Milchsystem-Reiniger, 100 ml
Z Behälter für Milchsystem-Reinigung
Z Welcome Pack:
U Bedienungsanleitung
U Reinigungstabletten
U
Luftansaugstutzen
U Silikonschlauch und Anschlussteil
U Schlüssel mit Sechskantöffnung
(für Milchsystem)
GIGA X8c
JURA Elektroapparate AG, Kaffeeweltstraße 10, CH-4626 Niederbuchsiten, www.jura.com
Q R S
22
Festwasseranschluss
Restwasserablauf
-
-
-
-
Rev. Date Vis. Change Nr. Change Description
Anforderungen an den Aufstellort
GIGA X8c GII komplett
0565 N 002
Jura Elektroapparate AG
Z Waagerechte, gegen Wasser unempfindliche Fläche
CH-4626 Niederbuchsiten
www.jura.com
T V
U
Z
Umgebungsbedingungen:
U Luftfeuchtigkeit max. 80 %
U Umgebungstemperatur 10–35 °C
E Die bauseitig notwendigen Anschlüsse müssen durch
eine konzessionierte Fachperson ausgeführt werden,
bevor der JURA-Servicetechniker das Gerät bei Ihnen
vor Ort ordnungsgemäß in Betrieb nehmen kann.
E Achten Sie bitte darauf, dass die bauseitigen Anschlüsse
möglichst nah am Aufstellort des Geräts liegen (siehe
Länge der Anschlussschläuche).
Beachten Sie unbedingt die Hinweise in der Bedienungs-
anleitung Ihres Kaffeevollautomaten (Kapitel 1 »Vorberei-
ten und in Betrieb nehmen« – »Gerät aufstellen«).
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Created D. Kayser 07.09.2017
Released D. Kayser 14.09.2017
System "E" Volume Format Scale
Unit: A0 1:2
16
mm
Revision / Version Sheet
00-00 1 / 1
W 14.09.2017 d.kayser
1 / 3
