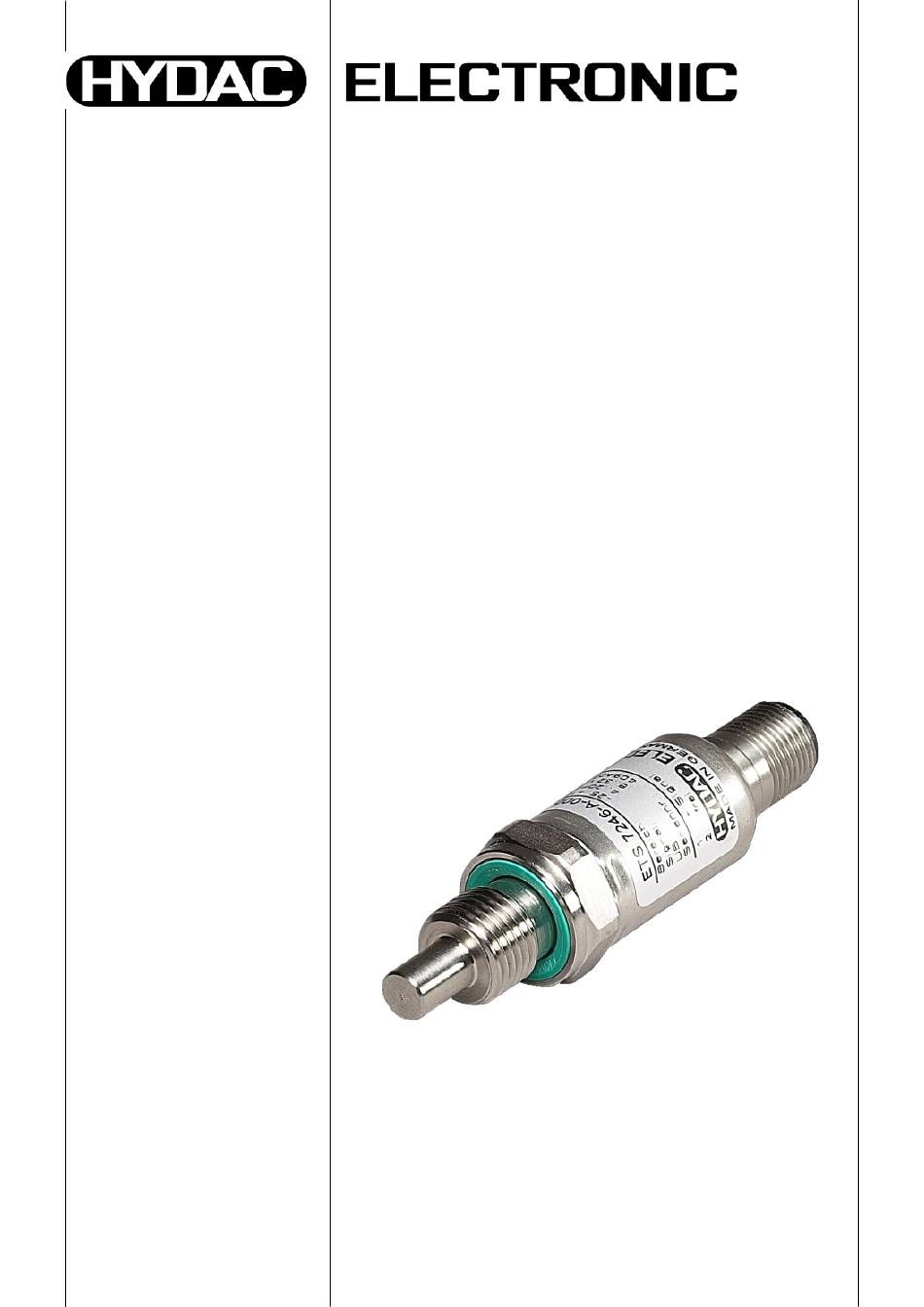

- Seite 1 Temperatur- messumformer ETS 7200 Kompakt- anleitung (Originalanleitung) Mat –Nr. 670040 / Stand: 19.10.2023...
-
Seite 2: Vorbemerkung
Bestimmungen zur Produkthaftung und Produktsicherheit, die für den Einsatz des Produktes zu beachten sind. Sie erhalten die detaillierte Bedienungsanleitung und ein Datenblatt zum Produkt über www.hydac.com (Eingabe von „ETS 7200“ im Suchfeld). Sicherheitshinweis Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des Zubehörs. -
Seite 3: Qualifikation Des Personals
Arten der Tätigkeiten zuständig sind (z.B. Montage, Installation, Inbetriebnahme, und Bedienung) Es besteht Beaufsichtigungspflicht bei zu schulendem oder anzulernendem Personal! ● Vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten Zubehörs prüfen. Stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist. ●... -
Seite 4: Lieferumfang
Bedienungsanleitung und ein Datenblatt. Beide Dokumente stehen über www.hydac.com (Eingabe von „ETS 7200“ im Suchfeld) zur Verfügung. Montage Der ETS 7200 kann über den G 1/4“ Gewindeanschluss direkt an der Hydraulikanlage montiert werden. Einbau Es ist darauf zu achten, dass sich der Messfühler (im Zapfen vor dem Gewinde) in der Mediumsströmung befindet. -
Seite 5: Anschlussbelegung
Der Lastwiderstand RL ergibt sich aus dem intern im Auswertegerät befind- lichen Messwiderstand und dem Leitungswiderstand der Anschlussleitung. Kontakt Fragen zu Produkten und Dokumenten Fragen zu Reparatur / Service HYDAC ELECTRONIC GMBH HYDAC SYSTEMS & SERVICES GMBH Hauptstr. 27 Sonnenallee 1 D-66128 Saarbrücken D-66287 Quierschied-Göttelborn... -
Seite 6: Technische Daten
Technische Daten Eingangskenngrößen Messprinzip Silizium-Halbleiterelement Messbereich -25 .. +100 °C Fühlerlänge 10 mm Fühlerdurchmesser 6,7 mm Druckfestigkeit 600 bar Überlastbereich 900 bar Mechanischer Anschluss G1/4 A ISO 1179-2 (außen) Anzugsdrehmoment, empfohlen 20 Nm Medienberührende Teile Anschlussstück: Edelstahl Dichtung: FKM Ausgangsgrößen Ausgangssignal, zulässige Bürde 4 ..
