ALLGEMEINE BESCHREIBUNG
•
Das Gerät ist ein elektrischer Tester, das hilft Diagnosezeiten in allen elektrischen Fahrzeug-
Systemen (6 bis 30 Volt) zu verkürzen. Nach einem einfachen Anschluss des Geräts an die
Fahrzeugbatterie sind folgende Tätigkeiten möglich:
Stellen Sie auf einen Blick fest, ob ein Stromkreis positiv, negativ oder offen ist, ohne die
o
Klemmen von einem Batteriepol zum anderen umklemmen zu müssen.
Prüfen Sie den Durchgang mit dem eingebauten Hilfsmassekabel.
o
Durch Drücken des Hauptschalters kann ein positiver oder negativer Batteriestrom an die
o
Sondenspitze geleitet werden, um die Funktion eines elektrischen Bauteils ohne
Überbrückungskabel zu prüfen.
Das Gerät ist auch gegen Kurzschluss geschützt, sein interner Schutzschalter löst aus,
o
wenn es überlastet wird.
Verfolgen und lokalisieren Sie Kurzschlüsse, ohne Sicherungen zu verschwenden. Mit
o
dem langen Kabel können Sie über die gesamte Länge des Fahrzeugs prüfen, ohne
ständig nach einer geeigneten Fahrzeugmasse suchen zu müssen.
4
INBETRIEBNAHME
• Das Gerät wird über die Fahrzeugbatterie mit Strom versorgt. Schließen Sie die ROTE
Batterieklemme an den Pluspol der Fahrzeugbatterie und die schwarze Klemme an den Minuspol
an.
5
SCHNELLER SELBSTTEST
•
Bevor Sie einen Schaltkreis oder eine Komponente testen, vergewissern Sie sich durch einen
kurzen Selbsttest, dass Ihr Gerät in Ordnung ist.
•
Führen Sie bei angeschlossenem Gerät einen kurzen Selbsttest durch. Der Netzschalter ist ein
Kippschalter, der sich am Gehäuse des Geräts befindet,
•
An der Seite des Schalters befinden sich Markierungen für Plus und Minus.
•
Drücken Sie den Netzschalter nach vorne, um die Spitze mit einer positiven Spannung zu
aktivieren. Die rote LED sollte aufleuchten und das Display zeigt die Batteriespannung an. Wenn
die Tonfunktion eingeschaltet ist, ertönt ein hoher Ton.
•
Drücken Sie den Netzschalter nach hinten, um die Spitze mit einer negativen Spannung zu
aktivieren. Die grüne LED sollte aufleuchten und auf der Display-Anzeige wird "0,0 V" (Masse)
angezeigt. Wenn die Tonfunktion eingeschaltet ist, ertönt ein tiefer Ton. Wenn Sie den
Netzschalter loslassen, erlischt die LED und der tiefe Ton verstummt.
•

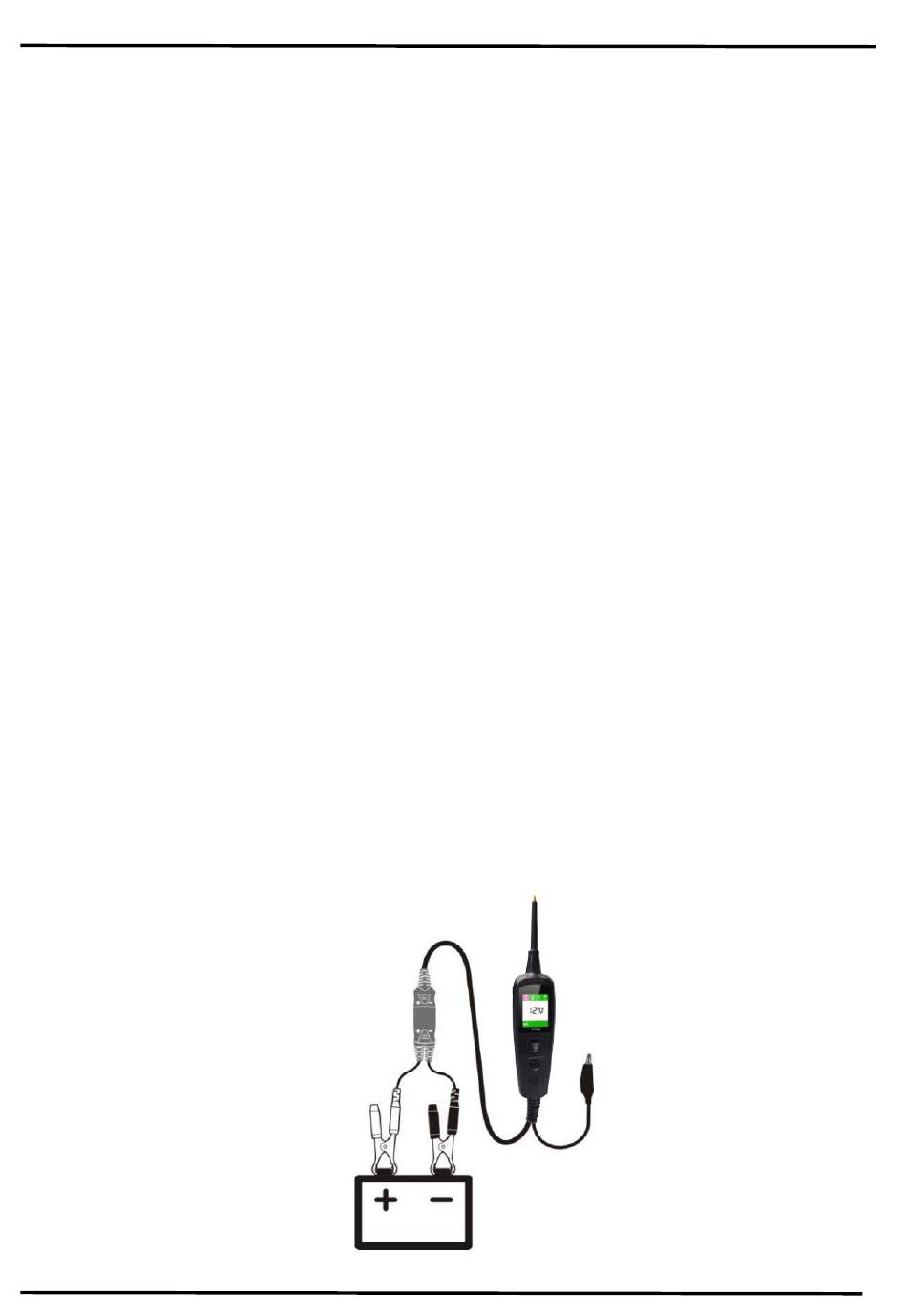

Ihr Gerät funktioniert korrekt und ist nun einsatzbereit (Abbildung 1).
94237 – DMP8
Abb. 1
SEITE 6 VON 16
