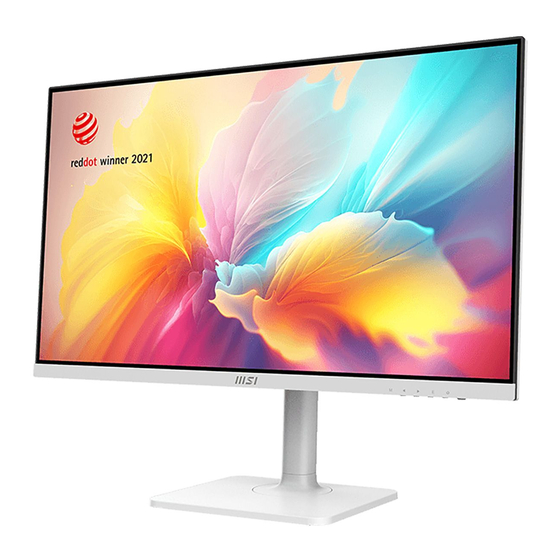

- Seite 1 Modern Serie LCD-Monitor Modern MD2712PW (3PA4) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 OSD-Tasten ......................9 OSD-Menü ......................10 Professional (Professionell) ................. 10 Image (Bild) ......................13 Input Source (Eingangsquelle) ................ -
Seite 3: Erste Schritte
Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor Modern MD2712PW Dokumentation Kurzanleitung Standfuß Zubehör Standfußbasis mit Schraube(n) Netzkabel &... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die zusammengebaute Standhalterung an der Monitornut aus. 2. Schieben Sie die Halterung in Richtung der Monitornut bis sie einrastet. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ -5° 20° 30° 30°... -
Seite 6: Monitorübersicht
Monitorübersicht... - Seite 7 Power-Taste und Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. OSD-Tasten Kensington-Schloss USB Typ-C Anschluss Dieser Anschluss unterstützt den alternativen DisplayPort-Modus (DP Alt) und kann Strom bis zu 5V / 3A (15 W) liefern.
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 9: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. OSD-Tasten Der Monitor ist mit denen OSD-Tasten ausgestattet, mit denen Sie das On-Screen- Display (OSD)-Menü steuern können. Hotkey OSD-Einrichtung OSD-... -
Seite 10: Osd-Menü
OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nacht-Modus) Contrast (Kontrast) ∙ ∙ MPRT Low Blue Light (Blaulichtfilter) ∙ ∙ HDCR (hoher Dynamikumfang) Color Temperature (Farbtemperatur) ∙ ∙ Brightness (Helligkeit) ∙ Professional (Professionell) 1. Menüebene 2./3. - Seite 11 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz ON (Ein) oder höher aktiviert werden. ∙ Die Aktivierung von MPRT hat Auswirkungen auf: Betroffene Funktion Funktionsstatus » Adaptive-Sync wird auf AUS »...
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Eye-Q Check OFF (Aus) ∙ Wählen Sie AUS, um den Eye-Q-Check zu deaktivieren. Amsler Grid (Amslergitter) ∙ Wählen Sie das Amslergitter, um Ihr zentrales Gesichtsfeld zu überprüfen. Astigmatism (Astigmatismus) ∙ Wählen Sie Astigmatismus, um Ihre Posture Correction verschwommene Sicht zu überprüfen.
-
Seite 13: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness ∙ Die Schärfe verbessert Klarheit und Details (Schärfe) von Bildern. -
Seite 14: Input Source (Eingangsquelle)
Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™ ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. Typ C Auto Scan OFF (Aus) ∙ Der Benutzer kann mit der Navigationstaste die (Auto -Scan) Eingangsquelle auswählen: ON (Ein) • Steht “Auto Scan” auf “AUS”, wechselt der Monitor in den Energiesparmodus •... -
Seite 15: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language (Sprache) 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die mittlere Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung von Nutzern überschreibt den Français Werksstandard. Wenn Nutzer „Ja“ in der Menüebene Deutsch „Zurücksetzen“... - Seite 16 1. Menüebene 2. Menüebene Beschreibung Typ C PD-Ladung OFF (Aus) ∙ Mit der Typ-C PD-Charge können Nutzer ihre Geräte über einen USB Typ-C-Anschluss aufladen, der bis ON (Ein) zu 15W (5V/3A) liefern kann. Info. On Screen OFF (Aus) ∙ Die Informationen zum Monitorstatus werden auf der (Info am Bildschirm) rechten Seite des Bildschirms angezeigt.
-
Seite 17: Spezifikationen
Spezifikationen Monitor Modern MD2712PW Größe 27 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920 x 1080 (FHD) Seitenverhältnis 16:9 Helligkeit 300 Nits (max.) Kontrastverhältnis 1000:1 Bildfrequenz 100Hz 1ms (MPRT) Reaktionszeit 4ms (GTG) 14ms (Tr + Tf) ∙ HDMI™ Anschluss x1 E/A Anschluss ∙... -
Seite 18: Betrieb
Monitor Modern MD2712PW ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x T x H) 613,5 x 200,8 x 413,3 mm... -
Seite 19: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Modern MD2712PW Standard Auflösung (Standard) HDMI™ USB-C Full HD 1920x1080 @60Hz @85Hz @100Hz Video- 720P Timing- 1080P @60Hz Auflösung... -
Seite 20: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 21: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙... - Seite 22 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
-
Seite 23: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 24: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 25: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 26: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
