Inhaltszusammenfassung für MSI Modern MD271UL

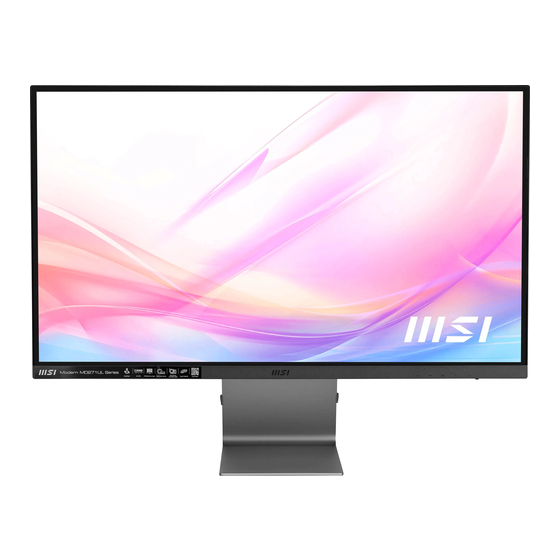

- Seite 1 Modern Serie LCD-Monitor Modern MD271UL (3PB8) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 Navi-Key-Taste ....................... 9 OSD-Menü ......................10 Professional (Professionell) ................. 10 Image (Bild) ......................12 Input Source (Eingangsquelle) ................ -
Seite 3: Erste Schritte
Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor Modern MD271UL Dokumentation Kurzanleitung Stand mit Schraube(n) Zubehör Netzkabel... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß am Monitor aus. 2. Schieben Sie die Halterung in Richtung der Monitornut bis sie einrastet. 3. Vergewissern Sie sich, dass der zusammengebaute Standfuß richtig montiert ist, bevor Sie den Monitor aufstellen. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ -5° 20° Erste Schritte... -
Seite 6: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 7 Navi-Key-Taste Power-Taste Power LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. HDMI™ Anschluss Unterstützt 4K@30Hz wie in HDMI™ 2.0b spezifiziert. DisplayPort Unterstützt 4K@60Hz wie in DisplayPort 1.2a spezifiziert.
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 9: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. OSD- Hotkey (Wenn das OSD-Menü... -
Seite 10: Osd-Menü
OSD-Menü Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die User (Nutzer) Aufwärts- oder Abwärts-Taste. ∙ Drücken Sie zur Bestätigung sRGB und Übernahme Ihres Modustyps die Mitte-Taste. Anti-Blue (Anti-Blau) Movie (Film) Office Schwarz-Weiß... - Seite 11 1. Menüebene 2./3. Menüebene Beschreibung Refresh Rate Location Left Top (Links ∙ Die Position ist im OSD-Menü (Bildfrequenz) (Position) oben) einstellbar. Drücken Sie zur Bestätigung und Übernahme Right Top Ihrer Refreshrate-Position die (Rechts oben) E-Taste. ∙ Dieser Monitor übernimmt die Left Bottom voreingestellte Refreshrate des (Links unten)
-
Seite 12: Image (Bild)
1. Menüebene 2./3. Menüebene Beschreibung Screen Eye-Q OFF (Aus) ∙ Wählen Sie AUS, um den Eye-Q- Assistance Check Check zu deaktivieren. Amsler Grid (Bildschirm- ∙ Wählen Sie das Amslergitter, (Amslergitter) unterst.) um Ihr zentrales Gesichtsfeld zu überprüfen. Astigmatism (Astigmatismus) ∙ Wählen Sie Astigmatismus, um Ihre verschwommene Sicht zu Posture überprüfen. - Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Contrast 0-100 ∙ Stellen Sie den Kontrast richtig ein, (Kontrast) dies entspannt Ihre Augen. Sharpness ∙ Die Schärfe verbessert Klarheit (Schärfe) und Details von Bildern. Image OFF (Aus) ∙ Die Bildverbesserung betont die Enhancement Bildränder zur Steigerung der Weak (Schwach) (Bild- Kantenschärfe.
-
Seite 14: Input Source (Eingangsquelle)
Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™1 ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. HDMI™2 Typ-C Auto Scan (Auto OFF (Aus) ∙ Der Benutzer kann mit der -Scan) Navigationstaste die Eingangsquelle ON (Ein) auswählen: • Steht “Auto Scan” auf “AUS”, wechselt der Monitor in den Energiesparmodus •... -
Seite 15: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und (Sprache) Übernahme der Spracheinstellung die English mittlere Taste drücken. ∙ Die Sprache ist eine unabhängige Français Einstellung. Die Spracheinstellung von Nutzern überschreibt den Werksstandard. Deutsch Wenn Nutzer „Ja“... - Seite 16 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC OFF (Aus) ∙ HDMI CEC (Consumer Electronics Control) unterstützt Sony PlayStation®, Nintendo® ON (Ein) Switch™, Xbox Serie X|S-Konsolen und verschiedene audiovisuelle Geräte, die CEC-fähig sind. ∙ Wenn HDMI™ CEC auf EIN eingestellt ist: •...
-
Seite 17: Spezifikationen
Spezifikationen Monitor Modern MD271UL Größe 27 Zoll Flach Krümmung Bildschirmtyp Auflösung 3840 x 2160 (UHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 300 Nits (TYP) Kontrastverhältnis 1000:1 Refresh Rate 60Hz (Bildfrequenz) 4ms (GTG) Response Time (Reaktionszeit) 14ms (Tr + Tf) ∙ Kopfhöreranschluss x1 ∙... - Seite 18 Monitor Modern MD271UL Netto 5,3 kg Umgebung Brutto 7,4 kg ∙ Temperatur: 0 bis 40℃ ∙ Feuchtigkeit: 20 bis 90%, nicht kondensierend Betrieb ∙ Höhe: 0 ~ 5000m Umgebung ∙ Temperatur: -20 bis 60℃ Lagerung ∙ Feuchtigkeit: 10 bis 90%, nicht kondensierend * Gestützt auf dem Teststandard von CIE 1976.
-
Seite 19: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Modern MD271UL Standard Auflösung (Standard) HDMI™ DP/ Typ-C 1920x1080 @60Hz 2560x1440 @60Hz 3840x2160 @60Hz 720P 1080P 2160P @50Hz @60Hz Voreingestellte Anzeigemodi... -
Seite 20: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 21: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 22 BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 23: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 24: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. - Seite 25 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
-
Seite 26: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
