Verwandte Anleitungen für MSI Modern MD2412P
Inhaltszusammenfassung für MSI Modern MD2412P

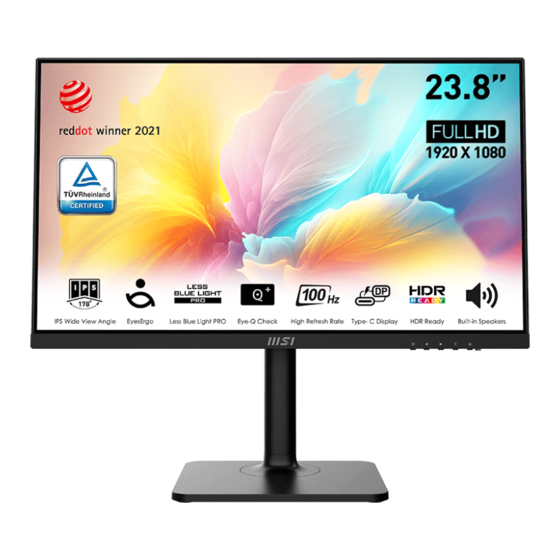

- Seite 1 Modern Serie LCD-Monitor Modern MD2412P (3PA5) Modern MD2412PW (3PA5) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 OSD-Tasten ......................9 OSD-Menü ......................10 Professional (Professionell) ................. 10 Image (Bild) ......................13 Input Source (Eingangsquelle) ................
- Seite 3 Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor Modern MD2412P, Modern MD2412PW Dokumentation Kurzanleitung Schraube(n) für Wandhalterung(en) Zubehör Stand mit Schraube(n) Netzkabel &...
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Schieben Sie die Halterung in Richtung der Monitornut bis sie einrastet. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ 110mm Erste Schritte...
- Seite 6 Monitorübersicht Erste Schritte...
- Seite 7 OSD-Tasten Power-Taste und Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Kensington-Schloss USB Typ-C Anschluss Dieser Anschluss unterstützt den alternativen DisplayPort-Modus (DP Alt) und kann Strom bis zu 5V / 3A (15 W) liefern.
- Seite 8 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 9 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. OSD-Tasten Der Monitor ist mit denen OSD-Tasten ausgestattet, mit denen Sie das On-Screen- Display (OSD)-Menü steuern können. OSD- Hotkey (Wenn das OSD-Menü...
- Seite 10 OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nacht-Modus) Contrast (Kontrast) ∙ ∙ MPRT Low Blue Light (Blaulichtfilter) ∙ ∙ HDCR (hoher Dynamikumfang) Color Temperature (Farbtemperatur) ∙ ∙ Brightness (Helligkeit) ∙ Professional (Professionell) 1. Menüebene 2./3.
- Seite 11 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz ON (Ein) oder höher aktiviert werden. ∙ Die Aktivierung von MPRT hat Auswirkungen auf: Betroffene Funktionsstatus Funktion » Adaptive-Sync (Adaptive-Sync) wird auf AUS gestellt...
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Eye-Q Check OFF (Aus) ∙ Wählen Sie AUS, um den Eye-Q-Check zu deaktivieren. Amsler Grid (Amslergitter) ∙ Wählen Sie das Amslergitter, um Ihr zentrales Gesichtsfeld zu überprüfen. Astigmatism (Astigmatismus) ∙ Wählen Sie Astigmatismus, um Ihre Posture Correction verschwommene Sicht zu überprüfen.
- Seite 13 Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness ∙ Die Schärfe verbessert Klarheit und Details (Schärfe) von Bildern.
- Seite 14 1. Menüebene 2./3. Menüebene Beschreibung Color Temperature Cool (Kühl) ∙ Drücken Sie zur Auswahl und Vorschau von (Farbtemperatur) Moduseffekten die linke oder rechte Taste. Normal (Normal) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die Mitte- Warm (Warm) Taste. Customization R (0-100) ∙...
- Seite 15 Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language (Sprache) 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die mittlere Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung von Nutzern überschreibt den Français Werksstandard. Wenn Nutzer „Ja“ in der Menüebene Deutsch „Zurücksetzen“...
- Seite 16 1. Menüebene 2. Menüebene Beschreibung Typ C PD-Ladung OFF (Aus) ∙ Mit der Typ-C PD-Charge können Nutzer ihre Geräte über einen USB Typ-C-Anschluss aufladen, der bis ON (Ein) zu 15W (5V/3A) liefern kann. Info. On Screen OFF (Aus) ∙ Die Informationen zum Monitorstatus werden auf der (Info am Bildschirm) rechten Seite des Bildschirms angezeigt.
- Seite 17 Spezifikationen Monitor Modern MD2412P, Modern MD2412PW 23,8 Zoll Größe Krümmung Flach Bildschirmtyp 1920 x 1080 (FHD) Auflösung 16:9 Seitenverhältnis 300 Nits Helligkeit Kontrastverhältnis 1000:1 Bildfrequenz 100Hz 1ms (MPRT) Reaktionszeit 4ms (GTG) 14ms (Tr + Tf) ∙ HDMI™ Anschluss x1 E/A Anschluss ∙...
- Seite 18 Monitor Modern MD2412P, Modern MD2412PW ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm 541,90 x 200,80 x 490,10 mm Abmessungen (B x T x H)
- Seite 19 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Modern MD2412P, Modern MD2412PW Standard Auflösung (Standard) HDMI™ USB-C Full HD 1920x1080 @60Hz @85Hz @100Hz Video- 720P Timing- 1080P @60Hz Auflösung Voreingestellte Anzeigemodi...
- Seite 20 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 21 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem...
- Seite 22 BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
- Seite 23 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 24 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 25 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 26 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
