Verwandte Anleitungen für MSI Modern MD272QXP
Inhaltszusammenfassung für MSI Modern MD272QXP

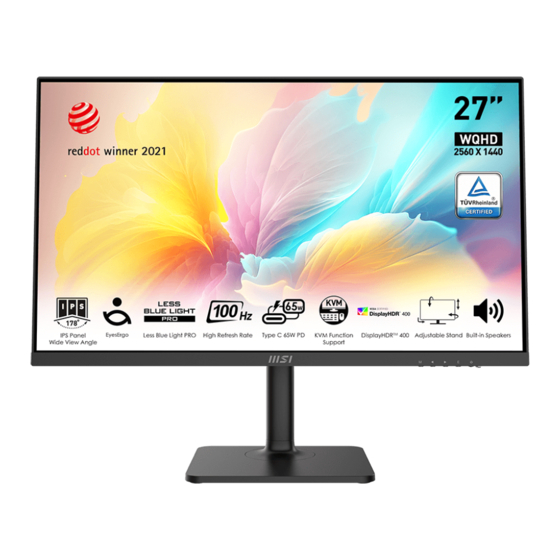

- Seite 1 Modern Serie LCD-Monitor Modern MD272QXP (3PB1) Modern MD272QXPW (3PB1) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................7 Verbinden des Monitors mit einem PC ..............9 OSD Setup (OSD-Einrichtung) .................10 OSD-Tasten ......................10 OSD-Menü ......................11 Professional (Professionell) ................. 11 Image (Bild) ......................14 Input Source (Eingangsquelle) ................
- Seite 3 Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Modern MD272QXP Monitor Modern MD272QXPW Dokumentation Kurzanleitung Stand mit Schraube(n) Standfußbasis mit Schraube(n)
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitornut aus. 2. Schieben Sie die Halterung in Richtung der Monitornut bis sie einrastet. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 ⚠ Wichtig Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display ∙ nicht zerkratzt wird. Verwenden Sie keine scharfkantigen Gegenstände am Monitor. ∙ Dieses Produkt wird OHNE Schutzfolie geliefert! Es darf KEINE Folie von der ∙ Bildfläche entfernt werden! Jegliche mechanische Beschädigung des Produkts, einschließlich des Entfernens der Polarisationsfolie, kann die Garantie beeinträchtigen!
- Seite 6 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ -5° 20° 110 mm 30°...
- Seite 7 Monitorübersicht...
- Seite 8 OSD-Tasten Power-Taste und Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Stromanschluss USB Typ-C Anschluss Dieser Anschluss unterstützt den USB Typ-C alternativen DisplayPort-Modus (DP Alt) und Stromversorgung kann Strom bis zu 20V / 3,25A (65W) liefern.
- Seite 9 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 10 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. OSD-Tasten Der Monitor ist mit denen OSD-Tasten ausgestattet, mit denen Sie das On-Screen- Display (OSD)-Menü steuern können. Hotkey (Wenn das OSD-Menü...
- Seite 11 OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Low Blue Light (Blaulichtfilter) Contrast (Kontrast) ∙ ∙ HDCR (hoher Dynamikumfang) Color Temperature (Farbtemperatur) ∙ ∙ Brightness (Helligkeit) ∙ Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) ∙...
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz oder höher ON (Ein) aktiviert werden. ∙ Die Aktivierung von MPRT hat Auswirkungen auf: Betroffene Funktion Funktionsstatus » Brightness (Helligkeit) Auswahl nicht möglich »...
- Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Eye-Q Check OFF (Aus) ∙ Wählen Sie „Aus“, um den Eye-Q-Check zu deaktivieren. ∙ Die Aktivierung von Eye-Q Check hat Auswirkungen auf: Betroffene Funktion Funktionsstatus » Info. On Screen (Info wird auf „Aus“ gestellt am Bildschirm) Amsler Grid (Amslergitter) ∙...
- Seite 14 Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern.
- Seite 15 Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™ ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. Typ-C Auto Scan (Auto OFF (Aus) ∙ Der Benutzer kann mit der Navigationstaste die -Scan) Eingangsquelle auswählen: ON (Ein) • Steht “Auto Scan” auf Aus, wechselt der Monitor in den Energiesparmodus •...
- Seite 16 Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language (Sprache) 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die mittlere Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung von Nutzern überschreibt den Français Werksstandard. Wenn Nutzer „Ja“ in der Menüebene Deutsch „Zurücksetzen“...
- Seite 17 1. Menüebene 2. Menüebene Beschreibung Typ C PD-Ladung OFF (Aus) ∙ Mit der Typ-C PD-Charge können Nutzer ihre Geräte über einen USB Typ-C-Anschluss aufladen, der bis zu ON (Ein) 65 W (20 V/3,25 A) liefern kann. Info. On Screen (Info OFF (Aus) ∙...
- Seite 18 Spezifikationen Modern MD272QXP Modell Modern MD272QXPW 27 Zoll Größe Krümmung Flach Bildschirmtyp Auflösung 2560 x 1440 (WQHD) Seitenverhältnis 16:9 ∙ Typischer Standard-Dynamikbereich (SDR) 400 Nits Brightness (Helligkeit) ∙ Spitze des hohen Dynamikbereichs (HDR): 400 Nits Kontrastverhältnis 1000:1 Refresh Rate (Bildfrequenz)
- Seite 19 Modern MD272QXP Modell Modern MD272QXPW Anpassung (Schwenken) -30° ~ 30° Anpassung (Drehen) -90° ~ 90° Kensington-Schloss ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm • Gewindedurchmesser: 4 mm VESA-Montage • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm...
- Seite 20 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Modern MD272QXP Modern MD272QXPW Standard (Standard) Auflösung HDMI™ USB-C Full HD 1920x1080 @60Hz 2560x1440 @60Hz @85Hz @100Hz Video-Timing-Auflösung 720P 1080P @60Hz...
- Seite 21 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 22 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 23 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
- Seite 24 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 25 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 26 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 27 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
