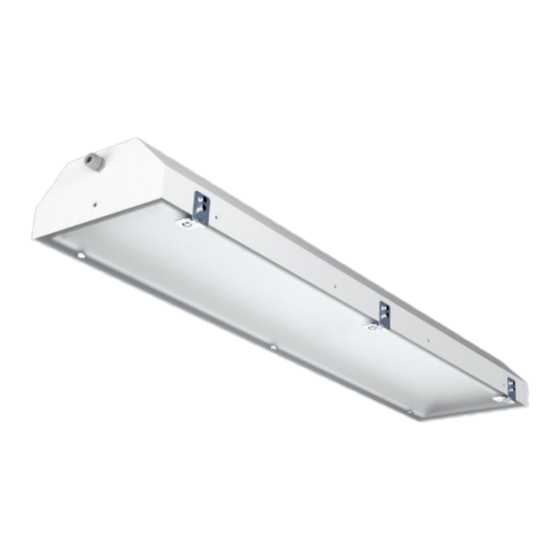

- Seite 1 CROUSE-HINDS Betriebsanleitung Operating instructions SERIES Mode d’emploi Explosionsgeschützte Deckeneinbauleuchten RLF LED 600/1200 Explosion Protected Recessed Ceiling light fittings RLF LED 600/1200 300 8000 2278 D/E (-)
- Seite 2 Schaltplan Serie RLF LED 600/1200 Wiring diagram series RLF LED 600/1200 RLF LED 600-2L / RLF LED 1200-5L RLF LED 600-5L RLF LED 1200-10L...
-
Seite 3: Montagebilder/Maßzeichnung Illustrations For Mounting/Dimensional Drawing
Montagebilder/Maßzeichnung Illustrations for mounting/Dimensional drawing 1 - 4 RLF LED RLF LED 1200 1312 RLF LED RLF LED 1200 -10L 1312 Maße in mm / Dimensions in mm / Dimensions en mm... -
Seite 4: Explosionsgeschützte Deckeneinbauleuchten
Explosionsgeschützte Deckeneinbauleuchten RLF LED 600/1200 Technische Angaben EG-Baumusterprüfbescheinigung: FTZÚ 17 ATEX 0002X Gerätekennzeichnung nach 2014/34/EU und Norm: mit Trennschalter D II 2 G Ex db eb mb op is IIC T4 Gb ohne Trennschalter D II 2 G Ex eb mb op is IIC T4 Gb D II 2 D Ex tb IIIC T67°C Db... -
Seite 5: Montage
Explosionsgeschützte Deckeneinbauleuchten RLF LED 600/1200 2.1 Leuchten mit Durchgangsverdrahtung Maximale zulässige Anzahl an Leuchten mit Durchgangsverdrahtung in Abhängigkeiten von der Anzahl der Phasen/Außenleiter. 1 - phasig 2/3 phasig RLF LED 600 -2L RLF LED 600 -2L RLF LED 600 -5L... -
Seite 6: Instandhaltung / Wartung
Explosionsgeschützte Deckeneinbauleuchten RLF LED 600/1200 Instandhaltung / Wartung - Achten Sie auf korrekten Sitz des verbleibenden Dichtungseinsatzes in der Verschraubung. Die für die Wartung / Instandhaltung von elektrischen Betriebsmit- - Klemmen Sie die Leitungen an den Anschlussklemmen teln in explosionsgefährdeten Bereichen geltenden nationalen PE, N, L(Bild 8) gemäß... -
